EXジョイント免震構造建築用

天井部免震エキスパンションジョイント 天井
本体パネルステンレス製プレートタイプ

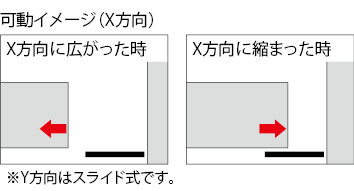

X方向スライド式
Y方向スライド式
エコノミー仕様


MX44E

製品写真

免震エキスパンションジョイント MX44E

製品の特徴

  • 連絡通路の天井や軒天などで使用する、免震エキスパンションジョイントです。
  • 部品点数を減らしたエコノミータイプです。
  • 外部軒天での使用に適しています。

MX44E

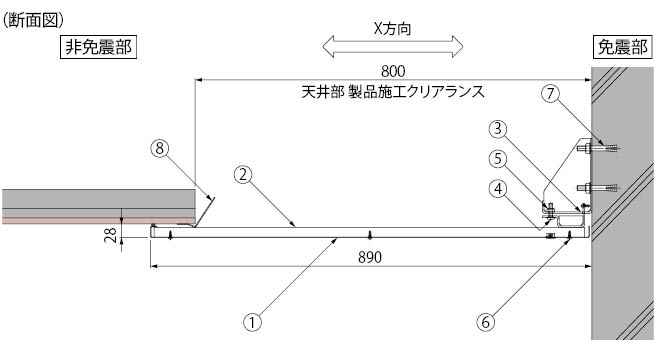

製品図面

MX44E


    部品構成

  1. 本体パネル
    材質:SUS304 処理:ヘアライン仕上
  2. ホルダー
    材質:SUS
  3. ブラケット
    材質:SUS304
  4. 吊りボルト
    材質:SUS
  5. 六角ナット
    材質:SUS
  6. ドリルねじ
    材質:SUS
  7. アンカーボルト
    材質:SUS

寸法表<単位:mm>

可動量
(X・Y方向)
呼称 クリアランスC W 標準長さ 性能指標
500 5065 650 730 3000 C種
600 6075 750 830 3000 C種
700 7085 850 930 3000 C種
800 8095 950 1030 3000 C種
※性能指標について

価格(消費税は含まれておりません)

製品符号−呼称 可動量
(X・Y方向)
クリアランスC 価格 図面等
MX44E−5065 500 650 別途見積り cad図面dxf図面DWG図面DWG図面ご使用願い図
MX44E−6075 600 750 別途見積り cad図面dxf図面DWG図面DWG図面ご使用願い図
MX44E−7085 700 850 別途見積り cad図面dxf図面DWG図面DWG図面ご使用願い図
MX44E−8095 800 950 別途見積り cad図面dxf図面DWG図面DWG図面ご使用願い図
