EXジョイント免震構造建築用

天井部 免震エキスパンションジョイント
本体パネルステンレス製プレートタイプ

X方向固定側せり上がり式
Y方向スライド式
製品符号:MX44U

製品写真


性能確認試験動画

製品の特徴

  • 渡り廊下の天井などで使用する、免震エキスパンションジョイントです。

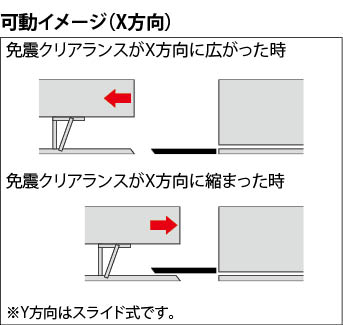

  • 可動時に本体パネルがせり上がり、天井仕上材に傷をつけません。
  • 本体パネルはステンレス製です。
MX44U

納まり図


製品図面

MX44U

部品構成

  1. 本体パネルA
    材質:SUS304
    処理:ヘアライン仕上
  2. 本体パネルB
    材質:SUS304
    処理:ヘアライン仕上
  3. 本体パネルフレーム
    材質:SUS304
  4. 可動ブラケット
    材質:SUS304,溶融亜鉛めっき鋼板
  5. スライドプレート
    材質:SUS304
  6. アンカーボルト
    材質:SUS

寸法表<単位:mm>

設計可動量
(X・Y方向)
製品符号 呼称 本体パネル長さ 性能指標
600 MX44U 6085 1500(標準長さ) A種
※設計可動量600mmは標準例です。
※設計者のご依頼により、他の設計可動量にもご対応させていただきますので、弊社までご相談ください。
※性能指標について

価格

製品符号−呼称 設計可動量
(X・Y方向)
価格(円/m) 図面・施工要領書等
MX44U-6085 600mm 270,000 維持管理と点検について
※価格には消費税は含まれておりません。
※価格は1m当りの材料価格です。なお、端数は0.5m単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
