EXジョイント免震構造建築用

床部免震エキスパンションジョイント 屋内・屋外床
本体パネルステンレス製仕上材貼りタイプ

X方向片側せり上がり式
Y方向スライド式


MX66SP-U
設計荷重:歩行用(3.5kN/u)
仕上材貼りシロ:3mm

製品写真

免震エキスパンションジョイント MX66SP-U

製品の特徴

  • 屋内・屋外床用の免震エキスパンションジョイントです。

MX66SP-U

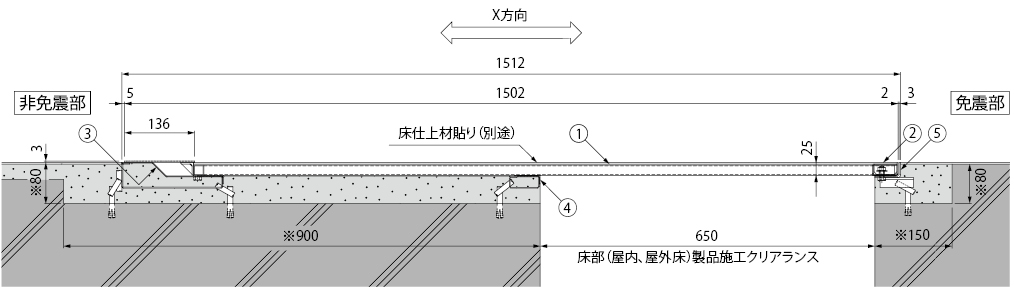

製品図面

MX66SP-U


    部品構成

  1. 本体パネル
    材質:SUS304
  2. キャップ
    材質:SUS304
  3. 受下地A
    材質:SUS304
  4. ナイロンプラグ
    材質:ナイロン
  5. 受下地B
    材質:SUS304
  6. 受枠
    材質:SUS304
  7. アンカーボルト
    材質:SUS304

    設計情報等

  • 免震建築物の残留変位に対して、本体パネルに残留変形が生じます。
  • スライドレール受枠も設定しています。
    ご注文は下記の要領でご指示ください。
    <例>
    スライドレール受枠躯体埋込の場合
    MX66SP-U-RY-6060
    スライドレール受枠側面固定の場合
    MX66SP-U-RK-6060
  • 耐火仕様も製作いたします。
    耐火帯の仕様はこちらをご覧ください。

    施工情報

  • 受枠の正確な寸法出しが行える「専用レベラー」を用意しています。
    ご注文時に「専用レベラー付」とご指示ください。

寸法表<単位:mm>

可動量
(X・Y方向)
呼称 クリアランスC W1 W2 W3 本体パネル標準長さ 本体パネル質量 性能指標
500 5050 500 1135 1127 605 998 42.8kg C種
600 6060 600 1335 1327 705 998 49.3kg A種
700 7070 700 1535 1527 805 998 55.7kg C種
800 8080 800 1735 1727 905 998 63.5kg C種
※性能指標について

価格(消費税は含まれておりません)

製品符号−呼称 可動量
(X・Y方向)
クリアランスC 価格 図面・施工要領書等
MX66SP-U−5050 500 500 別途見積り cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
MX66SP-U−6060 600 600 別途見積り cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
MX66SP-U−7070 700 700 別途見積り cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
MX66SP-U−8080 800 800 別途見積り cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
