EXジョイント免震構造建築用

床部免震エキスパンションジョイント 屋外床
本体パネルスチール製全面縞鋼板タイプ

X方向片側せり上がり式
Y方向スライド式


MX77C-U-6
設計荷重:T-6(車両総重量6,000kgf)

製品写真

免震エキスパンションジョイント MX77C-U-6

製品の特徴

  • 許容残留変位50mmです。
  • 本体パネル全面に滑り止め効果のある縞鋼板を使用し、歩行者通過時の安全性を確保した床部免震エキスパンションジョイントです。
  • スチール製グレーチングに縞鋼板を溶接した構造は、強度に優れ、総重量6,000kgfまでの車両の乗り入れが可能です。
MX77C-U-6

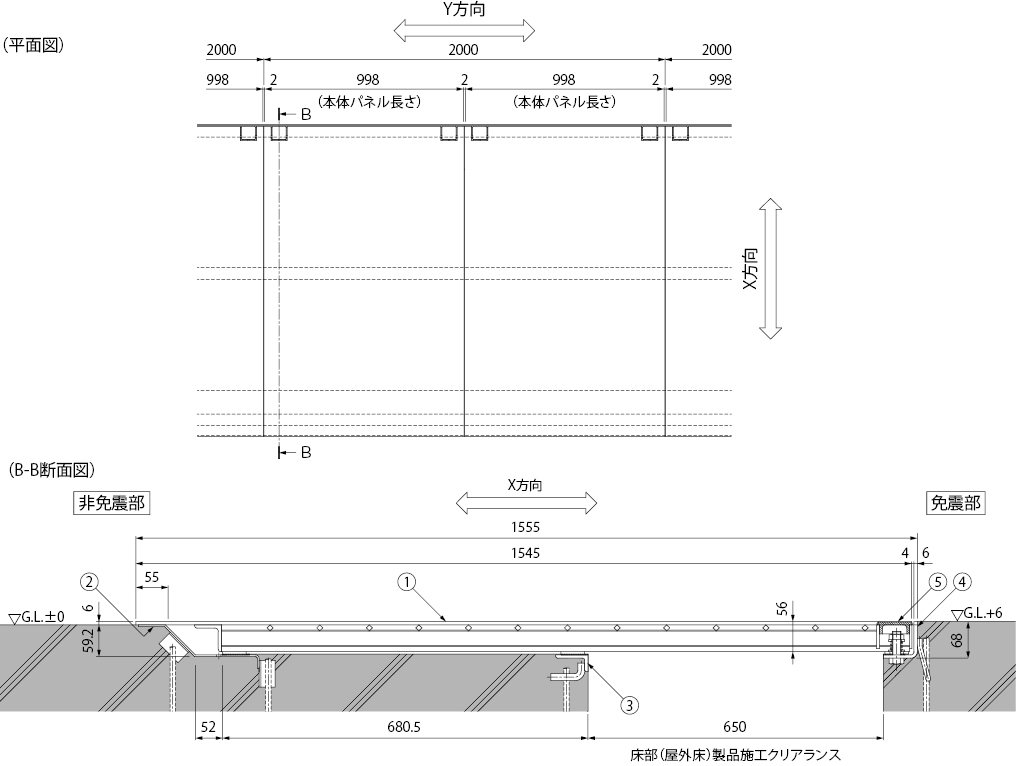

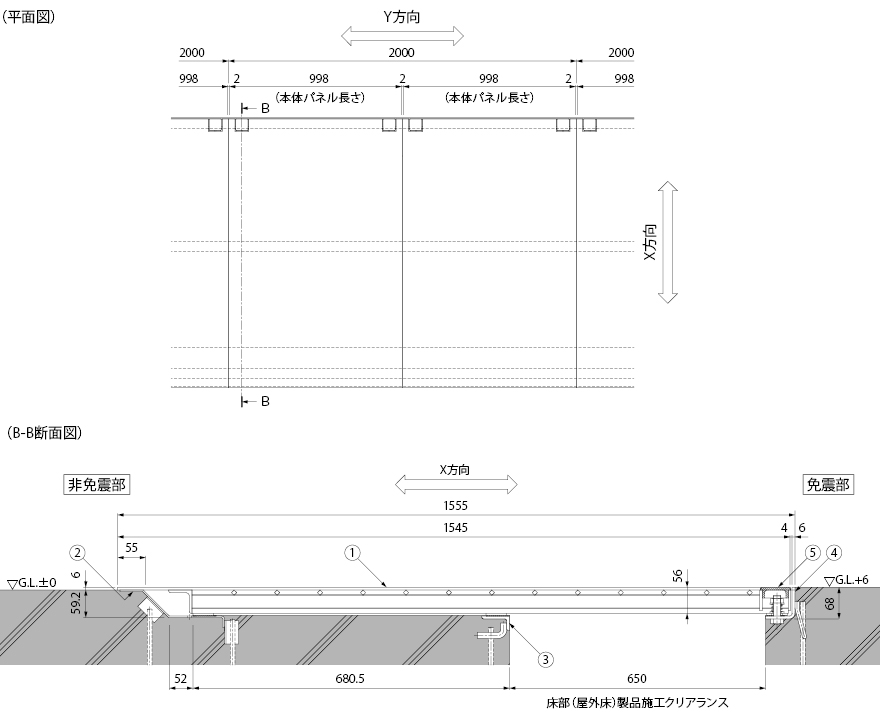

製品図面

MX77C-U-6


    部品構成

  1. 本体パネル
    材質:SS400 処理:溶融亜鉛めっき
  2. 受下地A
    材質:SPHC 処理:溶融亜鉛めっき
  3. 受下地B
    材質:SS400 処理:溶融亜鉛めっき
  4. 受枠
    材質:SPHC 処理:溶融亜鉛めっき
  5. クッション
    材質:クロロプレンゴム
  6. キャップ
    材質:クロロプレンゴム

    設計情報等

  • 設計荷重:T-6(車両総重量6,000kgf)
    設置場所は、公共の車道を除く、建物内、建物敷地内です。
    (コーナー部は歩行用の強度となります。)
  • 許容残留変位は50mmです。
  • 本体パネルの裏面が見える場所での使用には適しません。
  • スライドレール受枠も設定しています。
    ご注文は下記の要領でご指示ください。
    <例>
    スライドレール受枠躯体埋込の場合
    MX77C-U-RY-6-6060
  • 物流施設の車両乗り入れ部への設置に適します。

    施工情報

  • 付属の専用レベラーにより、施工が非常に簡単で、精度良く行えます。

寸法表<単位:mm>

設計可動量
(X・Y方向)
呼称 本体パネル標準長さ 本体パネル質量 性能指標
600 6065 998 167.8kg A種
※性能指標について

価格(消費税は含まれておりません)

製品符号−呼称 設計可動量
(X・Y方向)
価格 図面等
MX77C-U-6−6065 600 別途見積り cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
