EXジョイント免震構造建築用

床部(屋外床) 免震エキスパンションジョイント
本体パネルスチール製グレーチングタイプ 先端カバーのみ縞鋼板

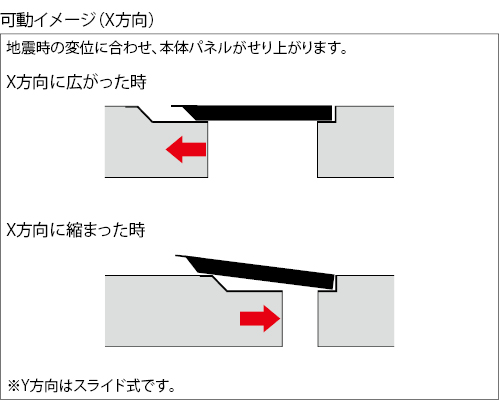

X方向片側せり上がり式
Y方向スライド式
強度(標準時):T-6(車両総重量6,000kgf)
設計者のご依頼により、歩行用荷重や、T-2、R5(輪荷重5トン)の仕様にも対応させていただきます。弊社までご相談ください。
※強度基準について
製品符号:MX77G-U-6

ご採用、ご使用の際の留意点

地震で免震建築物が大きく変位した時、免震エキスパンションジョイントが大きく可動し、その相対変位に追従または吸収する構造ですが、その周辺にいる人に危害を与える可能性を伴います。
建物利用者や通行人に地震時に動く可能性があることが理解され、その範囲内にはできるだけ近づかず、速やかに通過していただけるような注意喚起(屋外サインや表示プレートなど)の表示が必要です。
詳しくは免震エキスパンションジョイントの留意点をご確認ください。

表示プレート内容例
免震エキスパンションジョイント MX22

製品写真

免震エキスパンションジョイント MX77G-U-6


性能確認試験動画

製品の特徴

  • スチール製グレーチングを使用した免震エキスパンションジョイントです。
  • 排水能力、採光・換気性に優れます。
  • 先端カバーは縞鋼板を採用し、グレーチングにも滑り止め模様付を採用しており、車両や歩行者通過時の安全性を確保しています。
MX77G-U-6

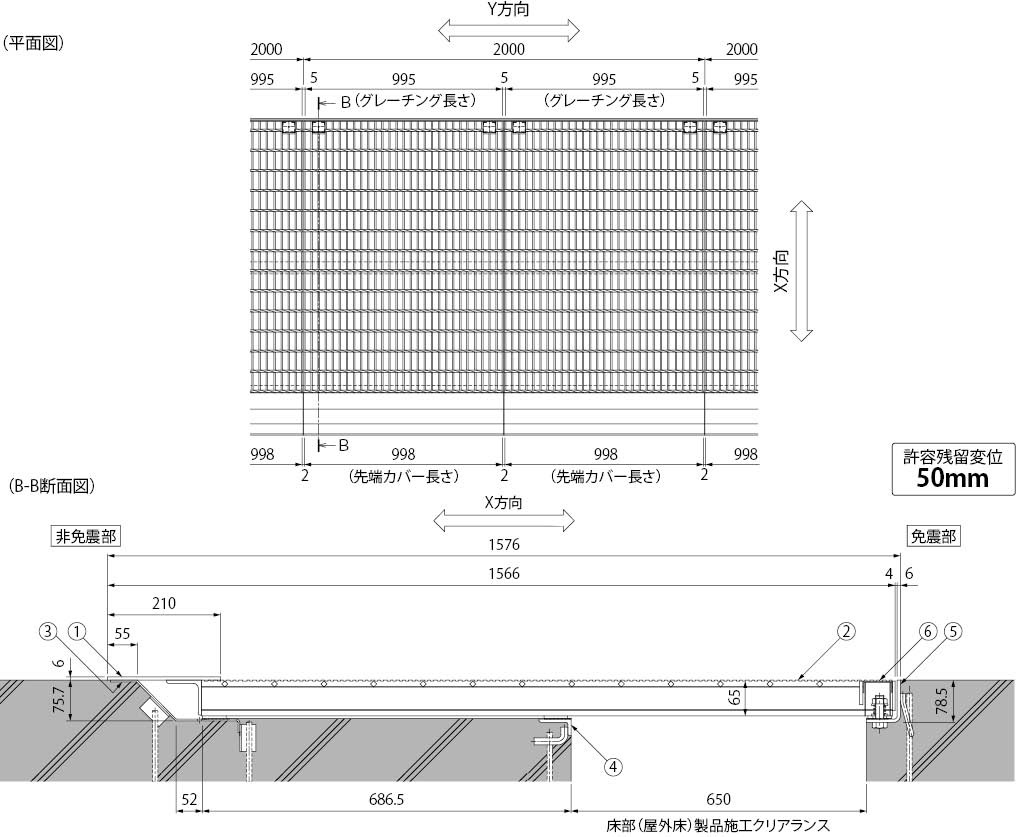

納まり図


製品図面(標準時)

MX77G-U-6

部品構成

  1. 先端カバー
    材質:SS400
    処理:溶融亜鉛めっき
  2. 本体パネル
    材質:SS400
    処理:溶融亜鉛めっき
  3. 受下地A
    材質:SPHC
    処理:溶融亜鉛めっき
  4. 受下地B
    材質:SS400
    処理:溶融亜鉛めっき
  5. 受枠
    材質:SPHC
    処理:溶融亜鉛めっき
  6. キャップ
    材質:SGMHC

付属部品

  1. レベラー

    設計情報

  • 設計荷重(標準時):T-6(車両総重量6,000kgf)
    設置場所は、公共の車道を除く、建物内、建物敷地内です。
    (コーナー部は歩行用の強度となります。)
    車両が制動、転回する場所への設置には、適しません。
  • フォークリフト等の特殊車両が通行する場所に設置される場合、別途、強度設計が必要です。
    諸条件を提示いただき、弊社までご相談ください。
  • 許容残留変位は50mmです。
  • 本体パネルの裏面が見える場所での使用には適しません。
  • レールスライド受枠も設定しています。
    ご注文は下記の要領でご指示ください。
    <例>
    レールスライド受枠躯体埋込の場合
    MX77G-U-RY-6-6065

    施工情報

  • 付属のレベラーにより、受下地と受枠の幅決めが簡単に精度良く行えます。

寸法表<単位:mm>

設計可動量
(X・Y方向)
製品符号 呼称 本体パネル長さ 本体パネル質量 性能指標
600 MX77G-U-6 6065 998(標準長さ) 131.8kg A種
※設計可動量600mmは標準例です。
※設計者のご依頼により、他の設計可動量にもご対応させていただきますので、弊社までご相談ください。
※性能指標について

価格

製品符号−呼称 設計可動量
(X・Y方向)
価格(円/m) 図面等
MX77G-U-6-6065 600mm 390,000 cad図面dxf図面DWG図面ご使用願い図施工要領書維持管理と点検について
※価格には消費税は含まれておりません。
※価格は1m当りの材料価格です。なお、端数は0.5m単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
