EXジョイント免震構造建築用

床部（屋外床）　免震エキスパンションジョイント
本体パネルステンレス製仕上材充填タイプ　目地ズレ防止機能・可動先端カバー付

X方向片側せり上がり式
Y方向スライド式

強度（標準時）：歩行用（5.0kN/㎡）
設計者のご依頼により、T-2、T-6、R5（輪荷重5トン）など、車両の荷重に耐える仕様にも対応させていただきます。弊社までご相談ください。
※強度基準について
充填深さ：30mm

製品符号：MX77VTEF-U-M

ご採用、ご使用の際の留意点

地震で免震建築物が大きく変位した時、免震エキスパンションジョイントが大きく可動し、その相対変位に追従または吸収する構造ですが、その周辺にいる人に危害を与える可能性を伴います。
建物利用者や通行人に地震時に動く可能性があることが理解され、その範囲内にはできるだけ近づかず、速やかに通過していただけるような注意喚起（屋外サインや表示プレートなど）の表示が必要です。
詳しくは免震エキスパンションジョイントの留意点をご確認ください。

表示プレート内容例

製品写真

免震エキスパンションジョイント MX77VTEF-U-M

特徴紹介動画

性能確認試験動画

製品の特徴

本体パネルがズレても元の位置に戻り、目地が美しく揃う、目地ズレ防止機能付。
周囲と同じ舗装材が貼り込める、エントランス床等に適した免震エキスパンションジョイントです。
アスファルト材、ウッドデッキ材を充填する専用仕様も製作可能です。
先端カバー部の段差が3mmで、高齢者や車椅子の通行もスムーズに行えます。
先端カバーは表面に凹凸加工を施した滑り止め模様付です。

納まり図

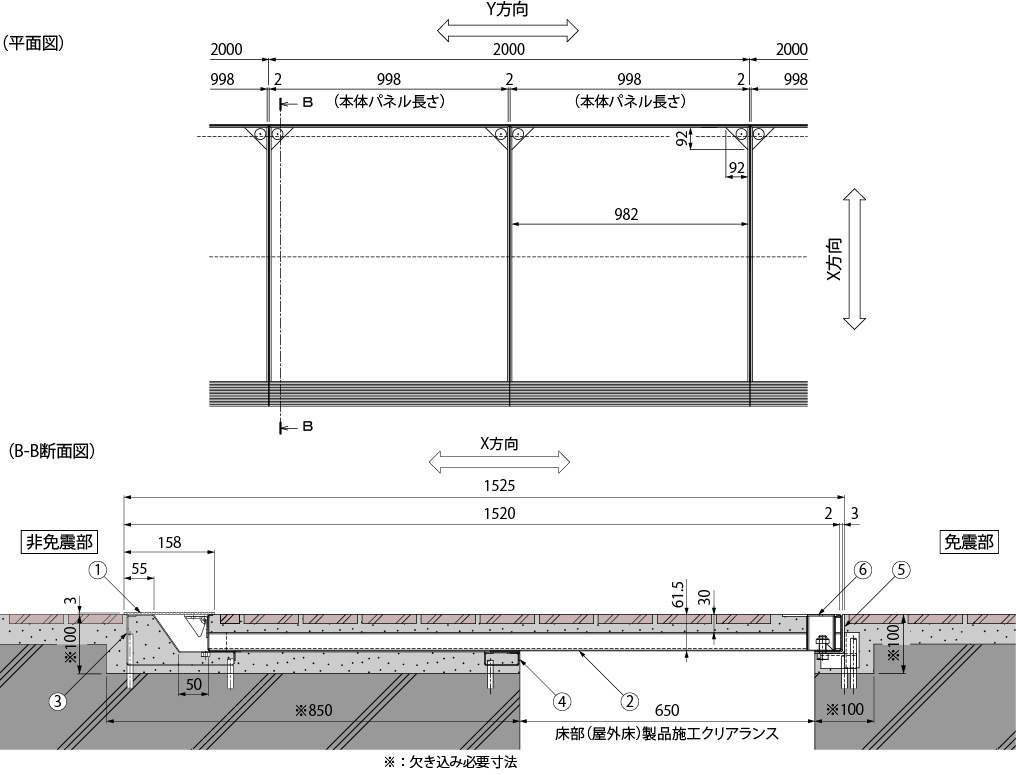

製品図面（標準時）

MX77VTEF-U-M

部品構成

先端カバー
材質：SUS304
本体パネル
材質：SUS304
受下地A
材質：SUS304
受下地B
材質：SUS304
受枠
材質：SUS304
キャップ
材質：SUS304

付属部品

レベラー

設計情報

許容残留変位は50mmです。
敷説およびメンテナンス時の開閉に便利な吊り上げ用ナット付仕様も製作いたします。
上空通路等、本体パネルの裏面が見える場所で使用する場合の製品にも対応できます。
先端カバーの滑り止め模様は、隣合うカバーで、揃わない場合があります。
充填する仕上材、設置場所、納まりなどの施工状況に応じて、本体パネルの水抜き穴付仕様も対応可能です。
ウッドデッキ材仕上仕様も製作可能です。
ウッドデッキ材仕上仕様はこちらをご覧ください。
レールスライド受枠も設定しています。
ご注文は下記の要領でご指示ください。
＜例＞
レールスライド受枠躯体埋込の場合
MX77VTEF-U-RY-M-6065
レールスライド受枠側面固定の場合
MX77VTEF-U-RK-M-6070
側面固定受枠も設定しています。
ご注文は下記の要領でご指示ください。
＜例＞
MX77VTEF-U-K-M-6065

施工情報

本体パネルの補強材は溶接固定された仕様のため、取付現場での固定作業は必要ありません。
付属のレベラーにより、受下地と受枠の幅決めが簡単に精度良く行えます。
本体パネルに充填するタイル、石、ブロック等は、必ずコンクリート、モルタル、接着材で固定してください。

ワンポイント情報

寸法表＜単位：mm＞

設計可動量（X・Y方向）	製品符号	呼称	本体パネル長さ	本体パネル質量	舗装材充填時の本体パネル質量	性能指標
600	MX77VTEF-U-M	6065	998（標準長さ）	37.5kg	約222kg	A種

※設計可動量600mmは標準例です。
※設計者のご依頼により、他の設計可動量にもご対応させていただきますので、弊社までご相談ください。
※性能指標について

価格

製品符号－呼称	設計可動量（X・Y方向）	価格（円/ｍ）	図面・施工要領書等
MX77VTEF-U-M-6065	600mm	223,000

※価格には消費税は含まれておりません。
※価格は1ｍ当りの材料価格です。なお、端数は0.5ｍ単位で切り上げて見積り願います。
※取付工事費は含まれておりません。

BIMデータダウンロード

内容	RFA形式（Revit2017）	SAT形式
蓋2枚入、端部用蓋1枚入、コーナー部のセットです。可動範囲と施工時の欠込寸法の表示非表示が可能です（RFA形式）
