EXジョイント免震構造建築用

床部免震エキスパンションジョイント 屋外床
目地ズレ防止機能付 本体パネルステンレス製仕上材充填タイプ

X方向片側せり上がり式
Y方向スライド式


MX77VTH-U-M
設計荷重:歩行用(5.0kN/u)
充填深さ:30mm
排水スリット:すきま5mm

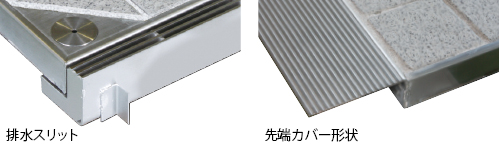

製品写真

免震エキスパンションジョイント MX77VTH-U-M

製品の特徴

  • 許容残留変位50mmです。
  • 目地ズレ防止機能付です。
  • 受枠は、雨水を免震クリアランス内の排水ピットに流すための排水スリット付です。
  • 周囲と同じ舗装材が貼り込める、エントランス床等に適した免震エキスパンションジョイントです。
  • 石貼など舗装材に応じて充填深さを変更することも可能です。
  • アスファルト材、ウッドデッキ材を充填する専用仕様も製作可能です。
  • 先端カバー部の段差が3mmで、高齢者や車椅子の通行もスムーズに行えます。
  • 先端カバーは表面に凹凸加工を施した滑り止め模様付です。
MX77VTH-U-M

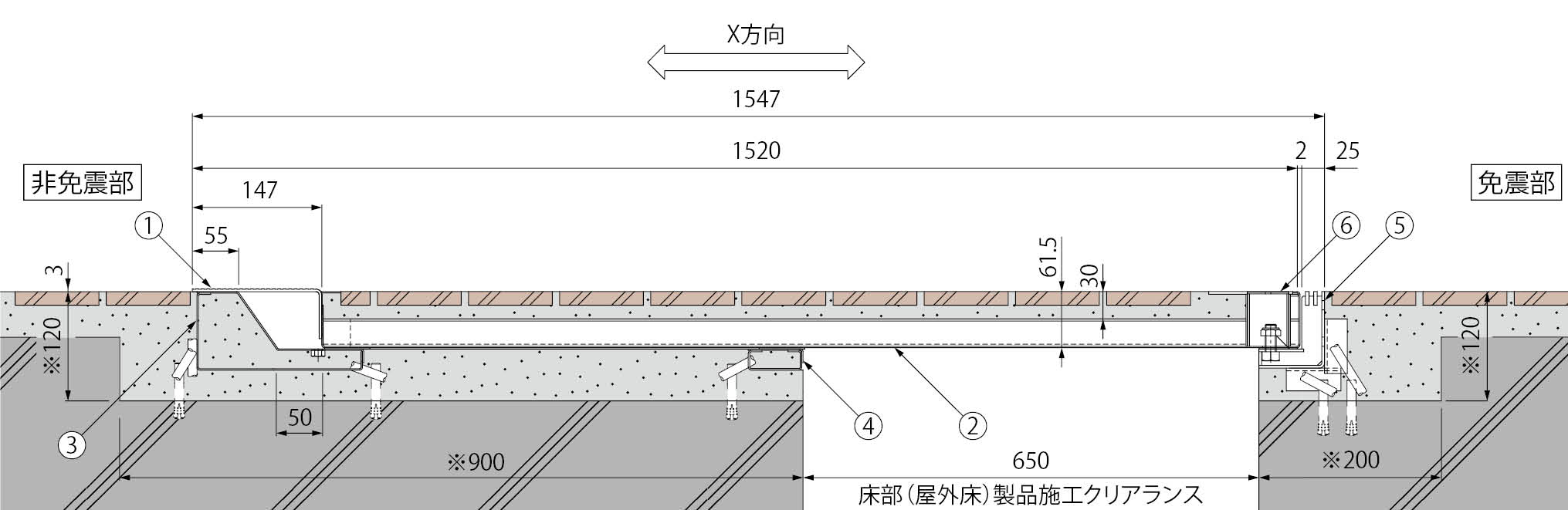

製品図面

MX77VTH-U-M


    部品構成

  1. 先端カバー
    材質:SUS304
  2. 本体パネル
    材質:SUS304
  3. 受下地A
    材質:SUS304
  4. 受下地B
    材質:SUS304
  5. 受枠
    材質:SUS304
  6. キャップ
    材質:SUS304

    設計情報等

  • 許容残留変位は50mmです。
  • スライド式にも対応できます。
  • 上空通路等、本体パネルの裏面が見える場所で使用する場合の 製品にも対応できます。
  • 先端カバーの滑り止め模様は、隣合うカバーで、揃わない場合があります。

    施工情報

  • 本体パネルの補強材は溶接固定された仕様のため、取付現場での固定作業は必要ありません。
  • 付属の専用レベラーにより、施工が非常に簡単で、精度良く行えます。
  • 本体パネルに充填するタイル、ブロック等は必ずモルタルで固定してください。

寸法表<単位:mm>

可動量
(X・Y方向)
呼称 クリアランスC W1 W2 W3 本体パネル標準長さ 本体パネル質量 舗装材充填時の本体パネル質量 性能指標
500 5050 500 1247 1220 700 998 30.3kg 約175kg C種
600 6060 600 1447 1420 800 998 34.7kg 約206kg A種
700 7070 700 1647 1620 900 998 39.0kg 約238kg C種
800 8080 800 1847 1820 1000 998 43.4kg 約269kg C種
※性能指標について

価格(消費税は含まれておりません)

製品符号−呼称 可動量
(X・Y方向)
クリアランスC 価格 図面・施工要領書等
MX77VTH-U-M−5050 500 500 別途見積り cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書施工要領書
MX77VTH-U-M−6060 600 600 別途見積り cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書施工要領書
MX77VTH-U-M−7070 700 700 別途見積り cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書施工要領書
MX77VTH-U-M−8080 800 800 別途見積り cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書施工要領書
