カラー舗装用鉄蓋(化粧用鉄蓋)

ステンレス鋳鋼製銘板

NP-S

製品写真

NP-S

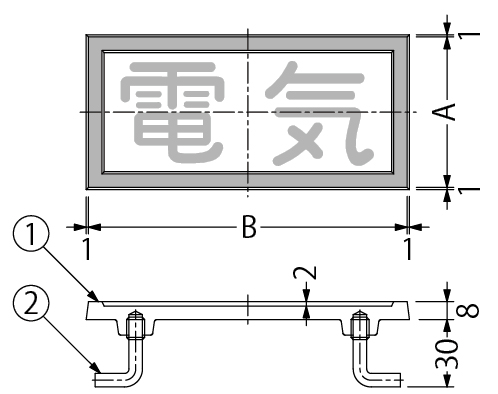

製品図面

NP-S


    部品構成

  1. プレート
    材質:SCS13
  2. アンカー
    材質:SWRM 処理:りん酸塩被膜

    標準表示文字

  •  電 気
     雨 水
     汚 水

    設計情報

  • 外径寸法はタイル目地割に合致する寸法設定となっています。

寸法表<単位:mm>

呼称 A B
50×100 46 92
75×150 67 142

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/枚) 図面・施工要領書等
NP−S 50×100 7,200
NP−S 75×150 7,700
