グリーンシステム

ルーフガーデンエッジ ステンレス製 人工土壌用見切材

  • 直線・曲線兼用タイプ

OIS-H-150SR

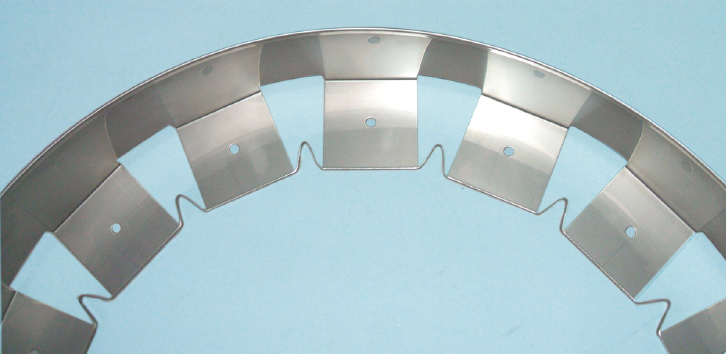

製品写真

OIS-H-150SR

製品の特徴

  • 屋上や人工地盤の土壌見切材です。
  • 見切り部分に通水用の穴を設けることによって、通水および排水がスムーズに行えます。
  • コンクリートブロックに比べ軽量で、屋上の荷重軽減を実現します。
  • 植込み設計のレイアウトの自由度、屋上の美観が向上します。
  • 曲線設置も可能です。


製品図面

OIS-H-150SR


    部品構成

  1. 材質:SUS304

    付属部品

  • 直線ジョイント金具

    質量

  • 4.2kg/本

    施工情報

  • 取付ける場所の下地材によって、取付け方法が異なります。
押えコンクリートなどで防水層部を保護している場所にはナイロンプラグで固定します。
アスファルト防水層など下地材を傷つけずに取付けたいときは、別売りのブチル両面テープで固定します。
ステンレスシート防水層には、防水シートとガーデンエッジを直接溶接固定します。
  • 防水シートに取り付ける場合のブチル両面テープを用意しております。(別売:幅100mm×15m巻/本)
  • 連結部分は直線ジョイント金具(付属)で固定してください。
  • コーナー部には下記のコーナージョイント金具(別売)をご使用ください。


コーナージョイント金具(別売)

材質:SUS304

Aジョイント
製品名 h 適用機種
Aジョイント150 154 OIS-H-150SR
Bジョイント
製品名 h 適用機種
Bジョイント150 154 OIS-H-150SR

    注文・発注情報

  • 標準品以外の寸法も製作可能です。高さ寸法をご指示ください。

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/本) 図面・施工要領書等
OIS-H-150SR 20,400 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書

製品名 価格(円/ヶ)
Aジョイント150 1200
Bジョイント150 1200

部品名 価格(円/巻)
OIS-H-150SR用両面テープ 8,100
