プラスチックグレーチング

プラスチックグレーチング

PG

製品写真

PG

製品の特徴

  • 素肌に優しく、曲線敷設が可能なプラスチック製のグレーチングです。
  • メインバーの主材料に、強度的に優れる硬質ポリ塩化ビニルを採用、グレーチング上面のみ素肌に優しく、ノンスリップ効果のある軟質素材としました。
  • 抗菌仕様で汚れにくく、永年の使用にも安心です。プールや浴室などの排水溝に最適です。

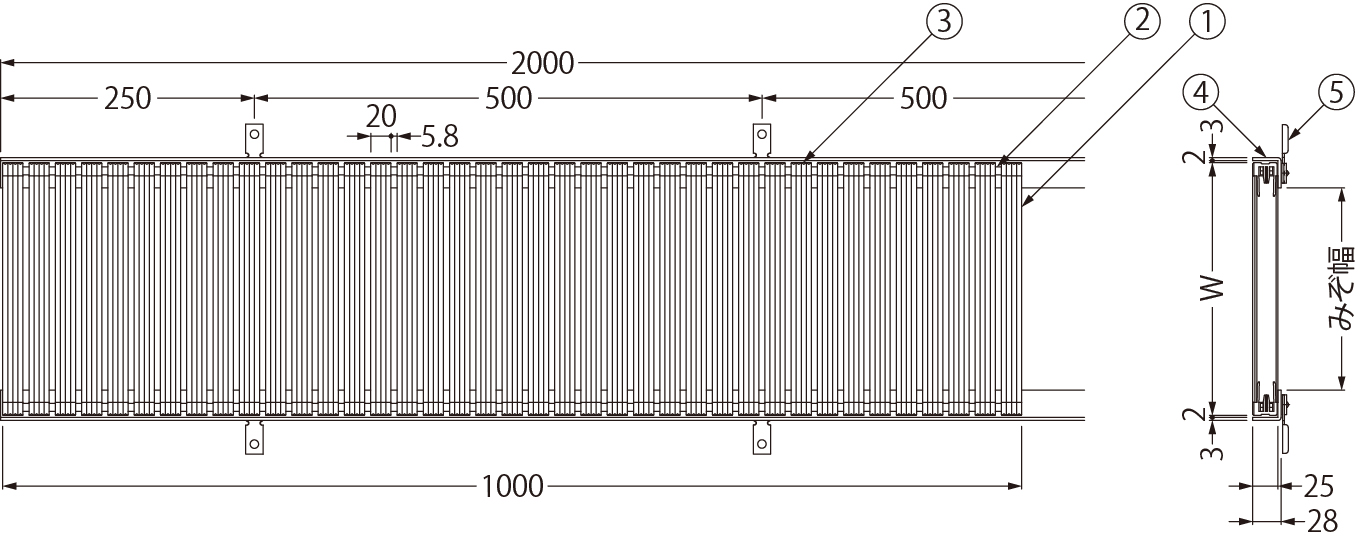

製品図面

PG



    部品構成

  1. メインバー
    材質:軟・硬質ポリ塩化ビニル
  2. クロスバー
    材質:ABS
  3. エンドキャップ
    材質:ABS
  4. 受枠
    材質:SUS304
  5. アンカー
    材質:SECC

    設計情報

  • 曲線敷設の場合は連結部可動タイプとなります。ご指示ください。
    グレーチングは必ず受枠に片側25mm載せてください。25mmより少ない載せであると、グレーチングが破損する恐れがあります。
    グレーチングの定尺長さは1000mmです。定尺長さ以外も製作可能です。
    メインバーの両端を必ず支持するように設置してください。グレーチング受部は専用受枠RL-25をご使用ください。

    注文・発注情報

  • 標準寸法以外も対応可能です。
    ご注文の際は、色をご指示ください。
    <例>PG-12025 アイボリー

    強度

  • 3,500N/m2(360kgf/m2)時
    たわみ スパン/300以下

寸法表<単位:mm>

呼称 みぞ幅 グレーチング 受枠
W 最小R 質量(kg) 製品符号 質量(kg/本)
12025 150 200 700 2.7 RL-25 2.7
12525 200 250 900 3.3 RL-25 2.7
13025 250 300 1100 3.8 RL-25 2.7

価格(消費税は含まれておりません)

グレーチング 受枠 図面・施工要領書等
製品符号−呼称 価格(円/枚) 製品名 価格(円/m)
PG−12025  15,600 RL-25 7,800 cad図面dxf図面DWG図面DWG図面ご使用願い図
PG−12525  17,600 RL-25 7,800 cad図面dxf図面DWG図面DWG図面ご使用願い図
PG−13025  19,600 RL-25 7,800 cad図面dxf図面DWG図面DWG図面ご使用願い図
※グレーチングは1枚当りの価格、受枠は両側1m当りの価格です。
※グレーチングの色(アイボリー・ブルー・ウッド)をご指示ください。
