カネソウのクリーンピット情報はこちら

クリーンピット グレーチング

ステンレス製 細目ノンスリップタイプ(ローレット模様)グレーチング(すきま6mm)

製品符号:PQ-H-15

製品写真


製品の特徴

  • 建物外構の犬走り、バルコニー、浴室、厨房などでお使いいただけるグレーチングタイプのクリーンピットです。
  • 蓋の強度基準は両端自由支持の状態で建築基準法施行令第85条の積載荷重に基づき、3,500N/uの等分布荷重に耐える仕様です。
  • メインバーのすきまは、ベビーカー、ハイヒールの通過に適した6mmです。
  • 滑り抵抗係数C.S.R=0.5以上を確保したノンスリップタイプです。

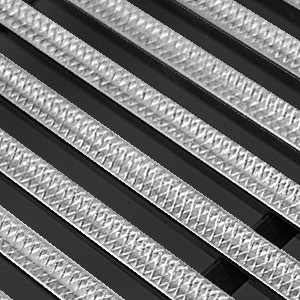

    ノンスリップ形状

製品図面

蓋詳細図

メインバー形状


部品構成

  1. メインバー
    材質:SUS304
  2. クロスバー
    材質:SUS304
  3. サイドバー
    材質:SUS304

別売部品


適合受枠

アルミニウム製 ステンレス製
AF15B(一般型)
AF15D(打込型)
AF15AT(特殊防滑
長尺シート用)
SF15B(一般型)
SF15D(打込型)
RL-15(一般型)

注意

  1. 駅の改札口や人通りが集中する建物出入口および台車などの通過する場所、衝撃が加わる場所には使用しないでください。

設計情報

  1. 端尺の場合、メインバー端部において、すきま調整をいたします。端尺のすきまを全て等間隔で希望される場合は、ご指示願います。

注文・発注情報

  1. 標準品以外も製作いたします。仕様、寸法等をご指示ください。

寸法・質量表<単位:mm>

呼称 ピット幅 W 質量(kg)
150×500×15 100 150 1.6
200×500×15 150 200 2.0
250×500×15 200 250 2.5
300×500×15 250 300 2.9
350×500×15 300 350 3.4

集水桝蓋 寸法・質量表<単位:mm>

呼称 ピット幅 A 質量(kg)
350×350×15 300 350 2.5
400×400×15 350 400 3.3
450×450×15 400 450 4.2
500×500×15 450 500 5.1

価格

製品符号−呼称 価格(円/m) 図面・施工要領書等
PQ-H-15 150×500×15 21,800 CAD図面DXF図面DWG図面ご使用願い図
PQ-H-15 200×500×15 25,000 CAD図面DXF図面DWG図面ご使用願い図
PQ-H-15 250×500×15 30,900 CAD図面DXF図面DWG図面ご使用願い図
PQ-H-15 300×500×15 34,100 CAD図面DXF図面DWG図面ご使用願い図
PQ-H-15 350×500×15 37,900 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

集水桝蓋 価格

製品符号−呼称 価格(円/枚) 図面・施工要領書等
PQ-H-15 350×350×15 16,800 CAD図面DXF図面DWG図面ご使用願い図
PQ-H-15 400×400×15 27,500 CAD図面DXF図面DWG図面ご使用願い図
PQ-H-15 450×450×15 35,500 CAD図面DXF図面DWG図面ご使用願い図
PQ-H-15 500×500×15 40,500 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。
