スチール製グレーチング

かさあげ型 細目プレーンタイプ 側溝用

製品符号:QSY
メインバー:フラットバー

製品写真

QSY

規格対照表

規格名称 呼称(サイズ)
公共建築協会評価対象品 I-38・44を除く全サイズ

製品図面

QSY

メインバーピッチ

QSY


部品構成

  1. メインバー
    材質:SS400
    処理:溶融亜鉛めっき
  2. クロスバー
    材質:SS400
    処理:溶融亜鉛めっき
  3. エンドプレート
    材質:SS400
    処理:溶融亜鉛めっき
  4. かさ上げ材
    材質:STKR400
    処理:溶融亜鉛めっき

別売部品

衝撃係数・スパン・許容応力の基準


設計情報

  1. かさあげ高さ(H寸法)は呼称寸法で表しています。実寸は、+0〜−3mmの範囲で設定しています。

注文・発注情報

  1. かさあげ高さは100mmを標準としますが、その他特殊なかさあげ高さのものも製作致します。
  2. クッション付タイプを設定しています。製品符号の末尾にPを付けてご指示ください。
    <例>クッション付→QSY-P-3938A

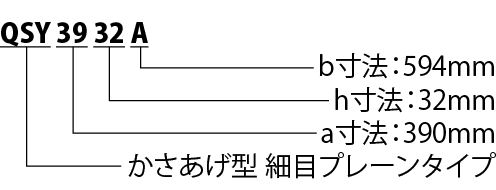

  3. ご注文は下記要領でご指示ください。

T-20仕様 寸法・質量表<単位:mm>

呼称 適用荷重 みぞ幅
(mm)
寸法(mm) 質量
(s/枚)
a b h H メインバー
3938A T-20 300 390 594 38 100 FB3×38 23.3
3938B T-20 300 390 997 38 100 FB3×38 38.9
4944AI T-20 400 490 590 44 100 I-44 33.0
4944BI T-20 400 490 995 44 100 I-44 55.6

T-14仕様 寸法・質量表<単位:mm>

呼称 適用荷重 みぞ幅
(mm)
寸法(mm) 質量
(s/枚)
a b h H メインバー
3932A T-14 300 390 594 32 100 FB3×32 21.1
3932B T-14 300 390 997 32 100 FB3×32 35.2
4938AI T-14 400 490 590 38 100 I-38 29.7
4938BI T-14 400 490 995 38 100 I-38 50.0
5944AI T-14 500 590 590 44 100 I-44 38.5
5944BI T-14 500 590 995 44 100 I-44 64.8

T-6仕様 寸法・質量表<単位:mm>

呼称 適用荷重 みぞ幅
(mm)
寸法(mm) 質量
(s/枚)
a b h H メインバー
3932A T-6 300 390 594 32 100 FB3×32 21.1
3932B T-6 300 390 997 32 100 FB3×32 35.2
4938A T-6 400 490 594 38 100 FB3×38 27.7
4938B T-6 400 490 997 38 100 FB3×38 46.3
5938AI T-6 500 590 590 38 100 I-38 34.6
5938BI T-6 500 590 995 38 100 I-38 58.0

T-2仕様 寸法・質量表<単位:mm>

呼称 適用荷重 みぞ幅
(mm)
寸法(mm) 質量
(s/枚)
a b h H メインバー
3925A T-2 300 390 594 25 100 FB3×25 18.1
3925B T-2 300 390 997 25 100 FB3×25 30.3
4925A T-2 400 490 594 25 100 FB3×25 21.1
4925B T-2 400 490 997 25 100 FB3×25 35.2
5932A T-2 500 590 594 32 100 FB3×32 28.5
5932B T-2 500 590 997 32 100 FB3×32 47.7

歩行用 寸法・質量表<単位:mm>

呼称 適用荷重 みぞ幅
(mm)
寸法(mm) 質量
(s/枚)
a b h H メインバー
3919A 歩行用 300 390 594 19 100 FB3×19 15.7
3919B 歩行用 300 390 997 19 100 FB3×19 26.3
4919A 歩行用 400 490 594 19 100 FB3×19 17.9
4919B 歩行用 400 490 997 19 100 FB3×19 30.0
5919A 歩行用 500 590 594 19 100 FB3×19 20.2
5919B 歩行用 500 590 997 19 100 FB3×19 33.8

T-20仕様 価格

製品符号−呼称 価格(円/枚) 図面・施工要領書等
QSY−3938A 30,800 cad図面dxf図面DWG図面ご使用願い図
QSY−3938B 47,900 cad図面dxf図面DWG図面ご使用願い図
QSY−4944AI 40,400 cad図面dxf図面DWG図面ご使用願い図
QSY−4944BI 74,900 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

T-14仕様 価格

製品符号−呼称 価格(円/枚) 図面・施工要領書等
QSY−3932A 28,700 cad図面dxf図面DWG図面ご使用願い図
QSY−3932B 43,300 cad図面dxf図面DWG図面ご使用願い図
QSY−4938AI 39,000 cad図面dxf図面DWG図面ご使用願い図
QSY−4938BI 68,000 cad図面dxf図面DWG図面ご使用願い図
QSY−5944AI 47,400 cad図面dxf図面DWG図面ご使用願い図
QSY−5944BI 87,000 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

T-6仕様 価格

製品符号−呼称 価格(円/枚) 図面・施工要領書等
QSY−3932A 28,700 cad図面dxf図面DWG図面ご使用願い図
QSY−3932B 43,300 cad図面dxf図面DWG図面ご使用願い図
QSY−4938A 37,700 cad図面dxf図面DWG図面ご使用願い図
QSY−4938B 56,000 cad図面dxf図面DWG図面ご使用願い図
QSY−5938AI 42,300 cad図面dxf図面DWG図面ご使用願い図
QSY−5938BI 78,600 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

T-2仕様 価格

製品符号−呼称 価格(円/枚) 図面・施工要領書等
QSY−3925A 24,700 cad図面dxf図面DWG図面ご使用願い図
QSY−3925B 38,600 cad図面dxf図面DWG図面ご使用願い図
QSY−4925A 28,300 cad図面dxf図面DWG図面ご使用願い図
QSY−4925B 44,100 cad図面dxf図面DWG図面ご使用願い図
QSY−5932A 37,500 cad図面dxf図面DWG図面ご使用願い図
QSY−5932B 54,900 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

歩行用 価格

製品符号−呼称 価格(円/枚) 図面・施工要領書等
QSY−3919A 22,500 cad図面dxf図面DWG図面ご使用願い図
QSY−3919B 35,200 cad図面dxf図面DWG図面ご使用願い図
QSY−4919A 25,400 cad図面dxf図面DWG図面ご使用願い図
QSY−4919B 39,700 cad図面dxf図面DWG図面ご使用願い図
QSY−5919A 28,400 cad図面dxf図面DWG図面ご使用願い図
QSY−5919B 44,200 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

クッション付 価格

製品符号 寸法(mm) 価格(円/枚)
QSY−P タイプA(b=590,594用) 3,300円加算
QSY−P タイプB(b=995,997用) 4,500円加算
※価格には消費税は含まれておりません。
