フロアルーバー

ステンレス製 設置開口・点検蓋用 L型受枠(クッション付)

RL-50P

製品写真

RL-50P


納まり図

RL-50P

拡大図

製品の特徴

  • ステンレス製のフロアルーバー用受枠です。
    対応の製品はステンレス製設置開口・点検蓋 LF-50です。

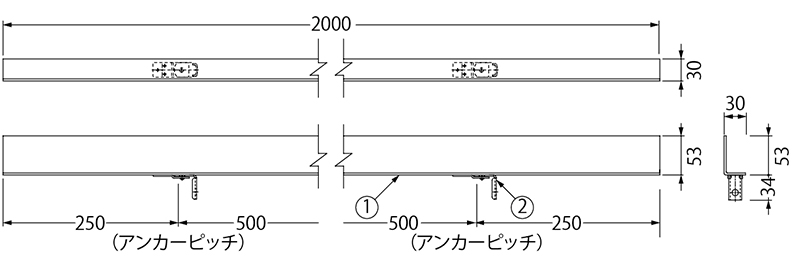

製品図面

RL-50P

断面詳細


RL-50P

    部品構成

  1. 本体
    材質:SUS304
  2. アンカー
    材質:SECC
  3. クッション
    材質:クロロプレンゴム

    設計情報

  • フロアルーバーの設置は窓際としてください。
    歩行用の荷重強度(3,500N/u)を有しますが、人が頻繁に通行する場所への設置は適しません。

    注文・発注情報

  • 正確な寸法出しが行えるクリーンレベラーを用意しています。
    ご注文時にご指示ください。
  • 受枠継目部にジョイントピース(ズレ止め)を注文装着できます。
    ご注文時にご指示ください。

製品名 価格(円/両側1m)
RL-50P 14,000
※エンドプレート加工費は片側1ヶ所当り5,000円になります。
※価格には消費税は含まれておりません。
