ステンレス製グレーチング

ステンレス製受枠

RL

製品写真

RL


製品の特徴

  • アンカーの機能が向上しました。
  • アンカーを回転・変形させることで、境界部・壁際用としてご使用いただけます。

アンカーの機能が向上しました。

SL-15PU
  • 回転アンカーを採用しました。
  • 取付場所の状況に合わせた施工が可能です。
  • 羽子板アンカーの穴はM8までのアンカーボルトが挿入可能です。仮組時に便利にお使いいただけます。

アンカーの調節が可能です。

SL-15PU
  • プライヤー等で折り曲げることで様々な納まりに対応します。

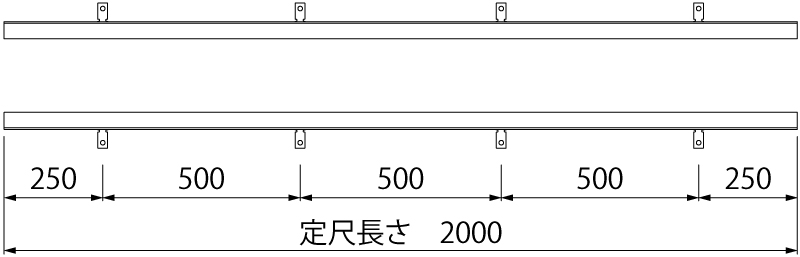

平面図


アンカーピッチは、500ピッチです。

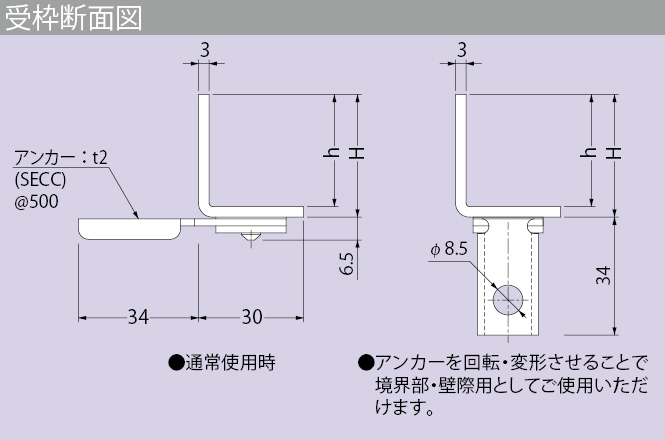

断面詳細

RL

拡大図

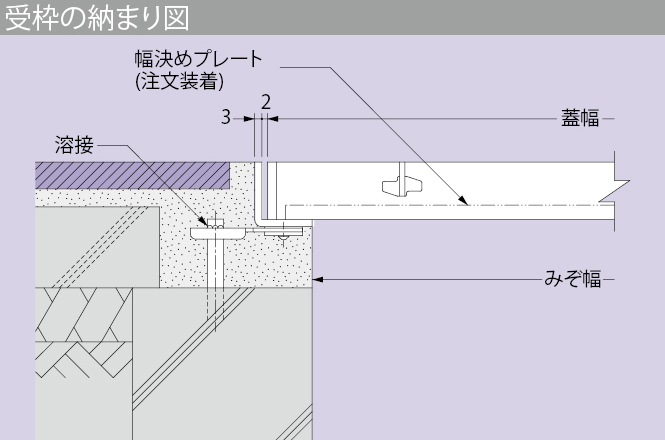

納まり図

SL-15PU

拡大図


    部品構成

  • 本体
    材質:SUS304
  • アンカー
    材質:SECC



注文装着品

ジョイントピース


受枠継目部にジョイントピース(ズレ止め)を注文装着できます。ご注文時に「ジョイントピース付」とご指示ください。

幅決めプレート


正確な寸法出しが行える幅決めプレートを用意しています。受枠取付後、幅決めプレートを取り外してご使用ください。必要な場合は、ご注文時に「幅決めプレート付」とご指示ください。

クリーンレベラー

正確な寸法出しが行えるクリーンレベラーを用意しています。受枠にバー材と固定金具を配置し、蝶ボルトで締め付けます。施工現場で組み立ててご使用いただけます。必要な場合は、ご注文時に「クリーンレベラー付」とご指示ください。

寸法・価格

製品符号 メインバーの高さ h 寸法(mm) 価格(円/両側1m)
受枠高さH 標準長さ
RL-15 15 18 2000 6,600
RL-20 20 23 2000 7,100
RL-25 25 28 2000 7,800
RL-32 32 35 2000 9,000
RL-38 38 41 2000 10,100
RL-50 50 53 2000 11,800
※コーナー加工費は直角1ヵ所当り1,800円になります。
