カラーグレーチング

スチール製 側溝用 充填材付タイプ

RQB

製品写真

RQB

    バリエーション豊かな充填材

  • 充填材には、強度、耐摩耗性、耐候性、耐久性に優れた自然石タイプ5色とセラミックタイプ3色を用意しております。
  • RQB

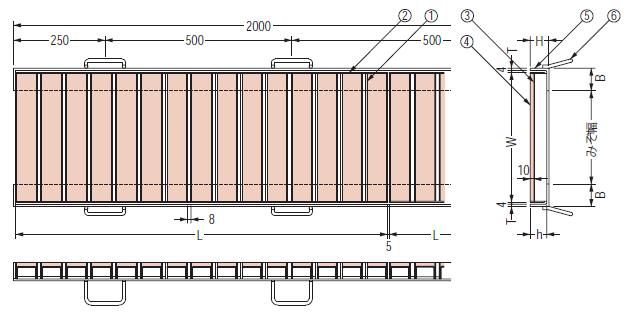

製品図面

RQB



    部品構成

  1. メインバー 材質:SS400
            処理:溶融亜鉛めっき
  2. サイドバー 材質:SS400
            処理:溶融亜鉛めっき
  3. 充填プレート 材質:SPHC
              処理:溶融亜鉛めっき
  4. 充填材 材質:セラミックまたは自然石
  5. 受枠 材質:SS400(SPHC)
        処理:樹脂系塗装
  6. アンカー 材質:SS400
          処理:樹脂系塗装

    注文・発注情報

  • ご注文の際には充填材をご指示ください。
    集水桝用も対応できます。
    開閉ハンドルは、D型(別売)をご使用ください。

    ご注文は下記要領でご指示ください。
    <例>
    RQB14032-クリーム
     W寸法:400mm
     h寸法:32mm
     充填材の種類

    インターロッキングブロック用受枠(LH)も用意しています。
    ステンレス製受枠(L-SUS)も用意しています。

    施工情報

  • カラーグレーチングの設置場所は、公道を除く敷地周辺および敷地内の歩道部に適します。
    車両が頻繁に通行する場所やフォークリフトなどの特殊車輌が通行する場所には適しません。
    車両の通行が頻繁な場所に設置すると、充填材がはく離する恐れがあります。


寸法・質量表<単位:mm>

適用荷重 みぞ幅 呼称 W L h 蓋質量(kg) 受枠 H B T 開口面積(mm2
T-14 200 13025 300 995 25 12.9 L-25 31 60 6 32,928
250 13532 350 995 32 18.2 L-32 38 60 6 38,528
300 14032 400 995 32 20.7 L-32 38 60 6 44,128
350 14538 450 995 38 26.9 L-38 44 60 6 49,728
T-2 200 13025 300 995 25 12.9 L-25 31 60 6 32,928
250 13525 350 995 25 14.9 L-25 31 60 6 38,528
300 14025 400 995 25 16.9 L-25 31 60 6 44,128
350 14525 450 995 25 18.9 L-25 31 60 6 49,728


価格(消費税は含まれておりません)

適用
荷重
みぞ幅 グレーチング 受枠 図面・取扱説明書等
製品符号 呼称 価格
(円/枚)
製品符号 価格
(円/m)
T-14 200 RQB 13025 15,000 L-25 4,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図
250 RQB 13532 18,400 L-32 5,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図
300 RQB 14032 21,700 L-32 5,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図
350 RQB 14538 24,800 L-38 5,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図
T-2 200 RQB 13025 15,000 L-25 4,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図
250 RQB 13525 16,100 L-25 4,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図
300 RQB 14025 19,100 L-25 4,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図
350 RQB 14525 20,500 L-25 4,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図
※グレーチングは1枚当りの価格、受枠は両側1m当りの価格です。
