カラーグレーチング

スチール製 U字溝用 充填材付タイプ

RQHU

製品写真

RQU


  • JIS A 5372のU形側溝に使用してください。
  • 強度は歩行用で、等分布荷重5.0kN/uの荷重に耐えます。
  • 受つばアングルに凹凸模様を施したタイ プも製作可能です。

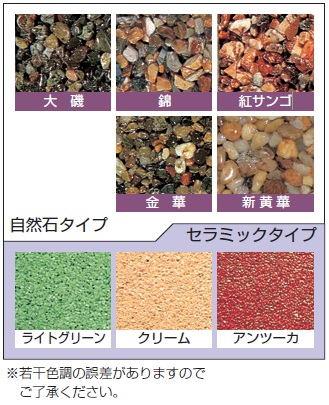

    バリエーション豊かな充填材

  • 充填材には、強度、耐摩耗性、耐候性、耐久性に優れた自然石タイプ5色とセラミックタイプ3色を用意しております。
  • RSU

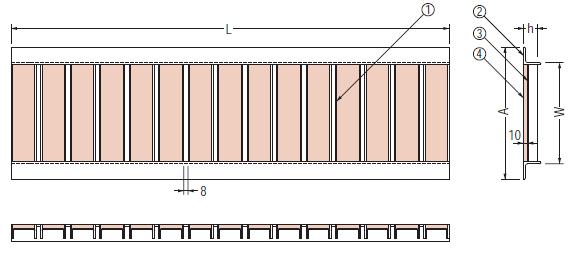

製品図面

RQHU


    部品構成

  1. メインバー 材質:SS400
            処理:溶融亜鉛めっき
  2. 受つばアングル 材質:SS400
                処理:溶融亜鉛めっき
  3. 充填プレート 材質:SPHC
             処理:溶融亜鉛めっき
  4. 充填材 材質:セラミックまたは自然石

    設計情報

  • 頻繁に人が通行する場所には、使用しな いでください。

    注文・発注情報

  • ご注文の際には充填材をご指示ください。充填材の種類につきましては、上図「バリエーション豊かな充填材」をご覧ください。
  • 開閉ハンドルはD型をご使用ください。

  • ご注文は下記要領でご指示ください。
  • クッション材付も用意しております。クッション材付は製品符号の後に「P」を付けてご指示ください。
    <例>RQHU-P-3025-アンツーカ

    施工情報

  • カラーグレーチングの設置場所は、公道を除く敷地周辺および敷地内の歩道部に適します。
    車両が頻繁に通行する場所やフォークリフトなどの特殊車輌が通行する場所には適しません。
    車両の通行が頻繁な場所に設置すると、充填材がはく離する恐れがあります。


寸法・質量表<単位:mm>

適用荷重 みぞ幅 呼称 W A L h 受つばアングル 質量(kg) 開口面積(mm2
歩行用 180 1825 170 240 995 25 L40×40×5 14.8 17,920
200 2025 190 260 995 25 L40×40×5 15.9 20,160
240 2425 230 300 995 25 L40×40×5 18.2 24,640
300 3025 290 360 995 25 L40×40×5 21.5 31,360


適用
荷重
みぞ幅 製品符号 呼称 価格(円/枚) 図面・取扱説明書等
クッション材なし クッション材付
歩行用 180 RQHU 1825 12,200 15,900
200 RQHU 2025 13,200 16,900
240 RQHU 2425 14,900 18,600
300 RQHU 3025 17,100 20,800
