ルーフドレン

重ね張り用 防水改修用二重ドレン

RR

製品写真

RR

RR-100-65 納まり図


EDSP

拡大図

製品の特徴

  • 改修工事を簡素化できます。防水改修工事の際、既存のルーフドレンはそのままで、重ねるだけで新しいルーフドレンとして使用していただけます。
  • 既存のルーフドレンに馴染みやすい構造です。重ね部のシートは軟質塩ビシート製ですので、既存のルーフドレンにフィットし、複雑な納まりにも馴染みやすく、厚みが2mmなので段差も目立ちません。
  • ストレーナーは付属のねじ1本で簡単に取付固定ができます。

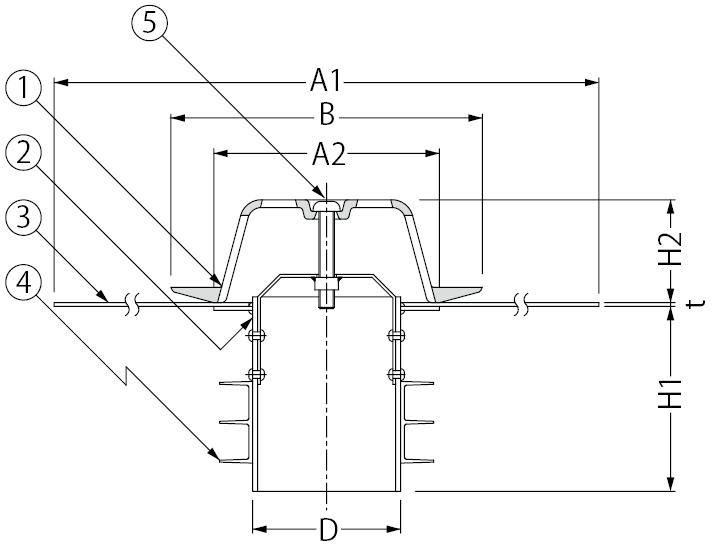

製品図面

RR

    部品構成

  1. ストレーナー
    材質:FC150
    処理:樹脂系塗装
  2. 本体
    材質:硬質ポリ塩化ビニル
  3. シート
    材質:軟質ポリ塩化ビニル
  4. パッキン
    材質:軟質ポリ塩化ビニル
  5. 丸小ねじ
    材質:C2700W

    設計情報

  • 既存のルーフドレンより排水部の口径が小さくなるため、排水能力が低下します。


寸法表<単位:mm>

呼称 A1 A2 B D H1 H2 t
75-40 □500 88 130 48 93 43 2
100-65 □500 116 160 76 93 53 2

丸小ねじ寸法表

部番 品名 サイズ75-40 サイズ100-65 数量 備考
D 丸小ねじ M8×50 M8×50 1

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/個) 図面・施工要領書等
RR−75−40 20,700 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
RR−100−65 21,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
