カラーグレーチング

ステンレス製 側溝用 充填材付タイプ

RSB

製品写真

RSB

    バリエーション豊かな充填材

  • 充填材には、強度、耐摩耗性、耐候性、耐久性に優れた自然石タイプ5色とセラミックタイプ3色を用意しております。
  • RSB

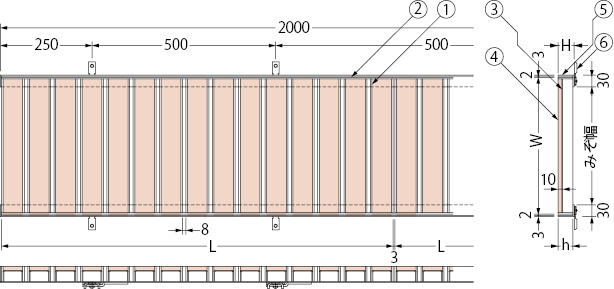

製品図面

RSB



    部品構成

  1. メインバー 材質:SUS304
  2. サイドバー 材質:SUS304
  3. 充填プレート 材質:SUS304
  4. 充填材 材質:セラミックまたは自然石
  5. 受枠 材質:SUS304
  6. アンカー 材質:SGHC

    注文・発注情報

  • ご注文の際には充填材をご指示ください。
    集水桝用も対応できます。
    開閉ハンドルは、D型(別売)をご使用ください。

    ご注文は下記要領でご指示ください。
    <例>
    RSB13025-大磯
     W寸法:300mm
     h寸法:25mm
     充填材の種類

    インターロッキングブロック用受枠(SLH)も用意しています。

    施工情報

  • カラーグレーチングの設置場所は、公道を除く敷地周辺および敷地内の歩道部に適します。
    車両が頻繁に通行する場所やフォークリフトなどの特殊車輌が通行する場所には適しません。
    車両の通行が頻繁な場所に設置すると、充填材がはく離する恐れがあります。


寸法・質量表<単位:mm>

適用荷重 みぞ幅 呼称 W L h 蓋質量(kg) 受枠 H 開口面積(mm2
T-14 200 12520 250 997 20 10.1 SL-20 23 27,104
250 13025 300 997 25 14.3 SL-25 28 32,704
300 13532 350 997 32 20.4 SL-32 35 38,304
350 14038 400 997 38 26.8 SL-38 41 43,904
T-2 200 12520 250 997 20 10.1 SL-20 23 27,104
250 13020 300 997 20 11.9 SL-20 23 32,704
300 13520 350 997 20 13.7 SL-20 23 38,304
350 14020 400 997 20 15.4 SL-20 23 43,904


価格(消費税は含まれておりません)

適用
荷重
みぞ幅 グレーチング 受枠 図面・取扱説明書等
製品符号 呼称 価格
(円/枚)
製品符号 価格
(円/m)
T-14 200 RSB 12520 47,600 SL-20 7,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図
250 RSB 13025 66,700 SL-25 7,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図
300 RSB 13532 93,500 SL-32 9,000 CAD図面DXF図面DWG図面DWG図面ご使用願い図
350 RSB 14038 120,100 SL-38 10,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図
T-2 200 RSB 12520 47,600 SL-20 7,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図
250 RSB 13020 56,500 SL-20 7,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図
300 RSB 13520 70,300 SL-20 7,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図
350 RSB 14020 77,900 SL-20 7,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図
※グレーチングは1枚当りの価格、受枠は両側1m当りの価格です。
