カネソウのカラー舗装用鉄蓋情報はこちら
製品符号：RSV-10
※価格には消費税は含まれておりません。
カラー舗装用鉄蓋（化粧用鉄蓋）
打込型カラー舗装用鉄蓋
製品写真

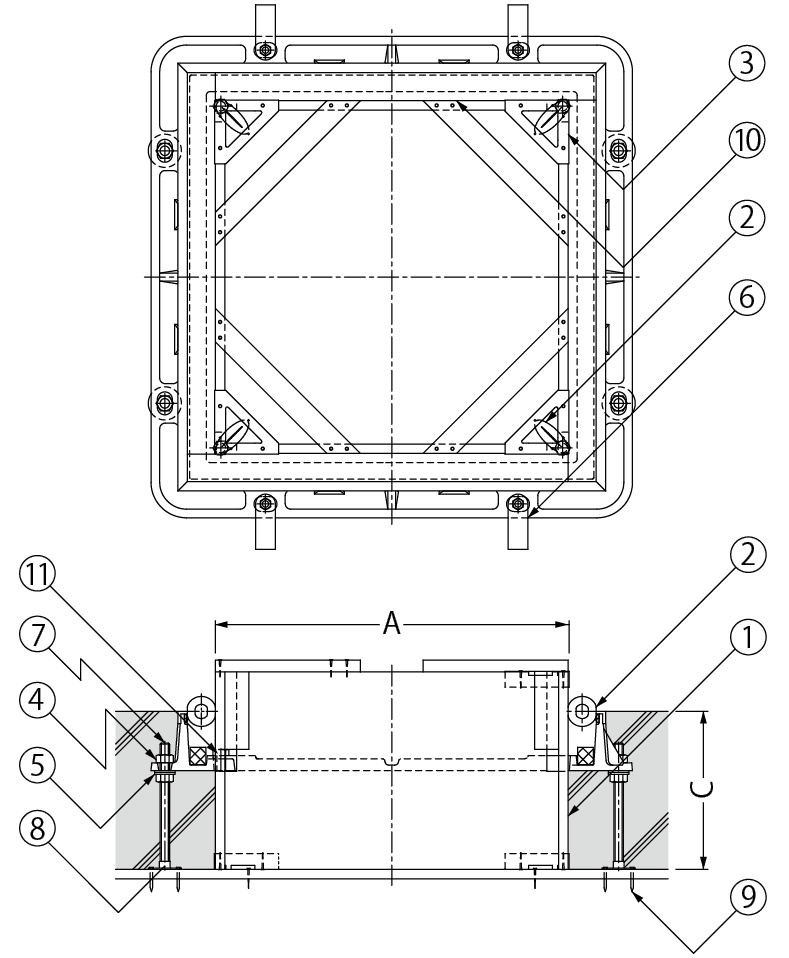

製品図面
部品構成
- 型枠
材質：合板 - 養生材
材質：ポリエチレン - コーナー金具
材質：SPHC
処理：電気亜鉛めっき - 六角ナット
材質：SS400
処理：電気亜鉛めっき - 平座金
材質：SS400
処理：電気亜鉛めっき - アンカー
材質：SPHC
処理：電気亜鉛めっき - ボルト
材質：SS400
処理：電気亜鉛めっき - 固定プレート
材質：SS400
処理：電気亜鉛めっき - 固定釘
材質：SS400 - 型枠補強材
材質：木 - 養生ボルト
材質：SS400(MKSM、MROMのみ)
設定機種
- MKSM・MKSS・MROM・MROP・MKCL
施工情報
- カラー舗装用鉄蓋をスラブコンクリートと同時に打設でき、施工が素早く、簡単に行えます。
注文・発注情報
- 打込金具RSVはカラー舗装用鉄蓋とのセット販売となります。カラー舗装用鉄蓋の詳細寸法につきましては、各機種の掲載ページをご覧ください。
- ご注文の際は「打込型」と鉄蓋および打込金具の製品符号、C寸法（スラブ厚さ）をご指示ください。
＜例＞
打込型MKSM-2-4555
RSV-10-450 C=120
寸法表＜単位：mm＞
| 呼称 | A | C | ||||
|---|---|---|---|---|---|---|
| 450 | 447 | 120 | 150 | 180 | 200 | 250 |
| 600 | 597 | 120 | 150 | 180 | 200 | 250 |
価格
| 製品符号−呼称 | 価格（円/組） | 図面・施工要領書等 | |
|---|---|---|---|
| C=120〜200 | C=201〜250 | ||
| RSV-10-450 | 14,900 | 16,000 |  |
| RSV-10-600 | 16,800 | 17,900 | |
