マシンハッチ

充填用（充填深さ：30mm）屋内用　一般形　スチール製　ステンレス目地付
蓋プレート厚 6.0mm

適用荷重：T-14

製品符号：S-14E

製品写真

S-14E
充填用（充填深さ：30mm）

製品の特徴

車道以外で、車両が走行することはまれで、走行することがあっても緊急車両等が一時的に通過などで低速で走行するような、車両が乗り入れる可能性のある建物内に設置できます。
※車両が頻繁に通行する場所や、フォークリフト等の特殊車両が通行する場所には適しません。
車両の進行方向は横断・縦断兼用です。

製品図面

S-14E　製品図面

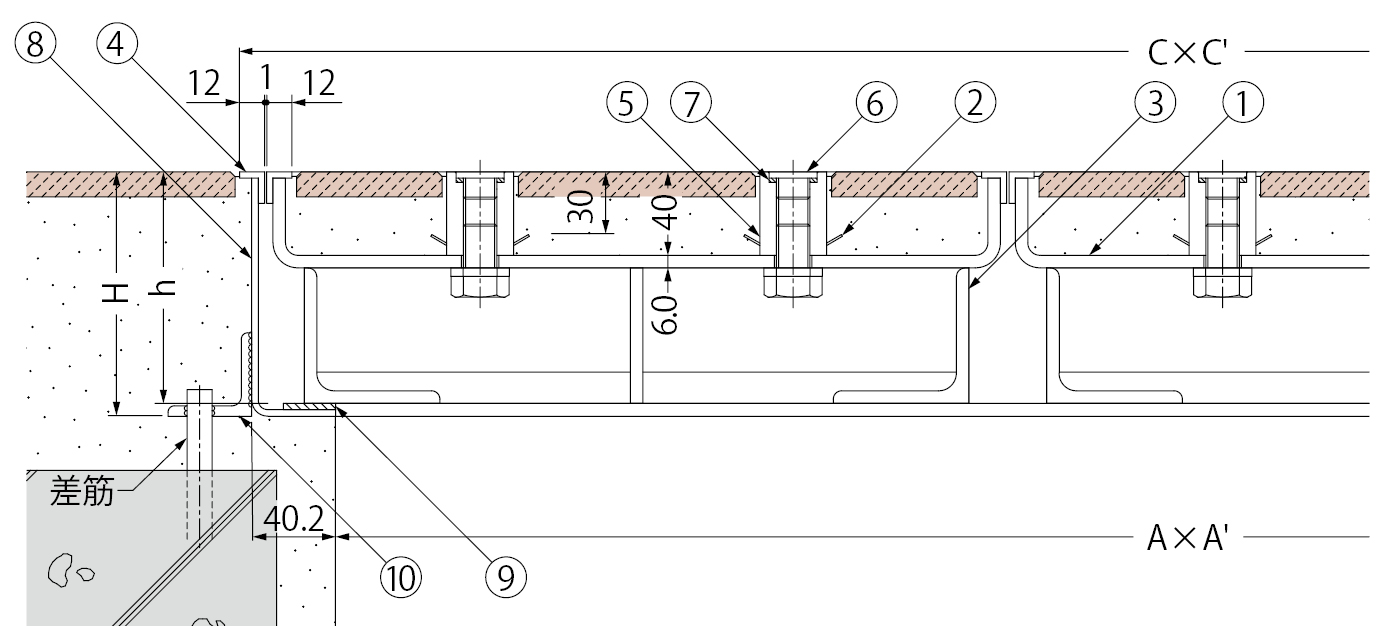

（ア－ア断面）納まり図　

S-14E　納まり図

把手部平面詳細図

S-14E　把手部　平面詳細図

強度基準

※許容応力度は建築基準法施行令第九十条F（基準強度）の短期許容応力度を採用しています。

部品構成

蓋プレート
材質：SPHC
処理：下塗り+焼付塗装
モルタル止め
材質：SUS430
処理：下塗り+焼付塗装
補強材
材質：SS400
処理：下塗り+焼付塗装
目地
材質：SUS304
把手
材質：SUS304
キャップ
材質：SUS304
パッキン
材質：クロロプレンゴム
受枠
材質：SPHC
処理：下塗り+焼付塗装
クッション
材質：クロロプレンゴム
アンカー
材質：SS400
処理：下塗り+焼付塗装

別売部品

開閉ハンドル K-1b型

設計情報

下記寸法表に掲載以外のサイズも製作可能です。
※詳細はこちらをご覧ください。

注文・発注情報

ご注文の際は、開閉ハンドルの有無をご指示ください。
＜例＞
S-14E-1000･ハンドル付
S-14E-1000･ハンドルなし

ワンポイント情報

表面処理について

寸法・質量表＜単位：mm＞

呼称	A	A'	B	B'	C	C'	h	H	S	蓋枚数	質量（kg）	床仕上材充填時の蓋質量（約・kg/枚）
700	700	700	766	382.5	792	792	96	102.2	1	2	80	59
800	800	800	866	432.5	892	892	111	117.2	1	2	102	75
900	900	900	966	482.5	992	992	111	117.2	1	2	126	94
1000	1000	1000	1066	354.5	1092	1092	111	117.2	1.5	3	159	81
600×1200	600	1200	666	421	692	1292	96	102.2	1.5	3	120	56

掲載品以外のサイズも製作可能です。詳細はこちらをご覧ください。

価格

製品符号-呼称	蓋枚数	ハンドル付（円/組）	ハンドルなし（円/組）	図面･施工要領書等
S-14E-700	2	293,300	284,500
S-14E-800	2	353,800	345,000
S-14E-900	2	404,300	395,500
S-14E-1000	3	469,000	460,200
S-14E-600×1200	3	394,100	385,300

※価格には消費税は含まれておりません。

ハンドル

製品符号	価格 1組（4本）	図面
K-1b	8,800

※価格には消費税は含まれておりません。
