フロアーハッチ

スチール製 ステンレス目地 一般形 大口径ハッチ 蓋プレート厚 3.2mm

S-6
適用荷重:T-6

製品写真

S-6
モルタル充填用(充填深さ:30mm)

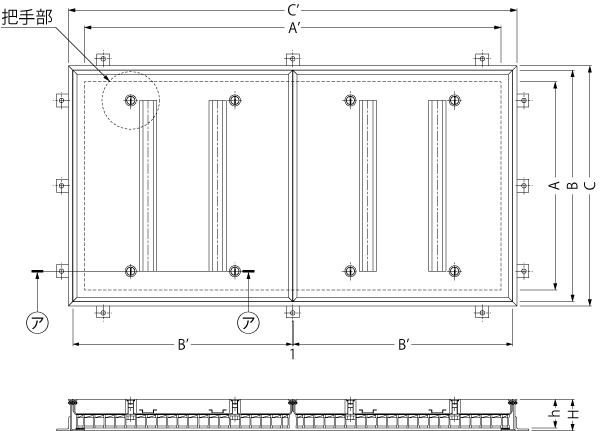

S-6 モルタル充填用 製品図面

S-6 製品図面

S-6 モルタル充填用(ア−ア断面) 納まり図

S-6 納まり図



    S-6 把手部平面詳細図

    S-6 把手部 平面詳細図

    部品構成

  1. 蓋プレート 材質:SPHC
            処理:防錆塗装
  2. 補強材 材質:SPHC
          処理:防錆塗装
  3. グレーチング 材質:SS400
             処理:防錆塗装
  4. 目地 材質:SUS304
  5. 把手 材質:SUS304
  6. キャップ 材質:SUS304
  7. パッキン 材質:クロロプレンゴム
  8. 受枠 材質:SPHC
        処理:防錆塗装
  9. クッション 材質:クロロプレンゴム
  10. アンカー 材質:SS400
          処理:防錆塗装

    注文・発注情報

  • 蓋の開閉は開閉ハンドルK-1b型を使用してください。
  • ご注文の際は、開閉ハンドルの有無をご指示ください。
  • <例>S-6-700・ハンドル付
         S-6-700・ハンドルなし
  • 特殊サイズも製作可能です。A×A'寸法をご指示ください。
  • スラブコンクリート打設と同時にフロアーハッチを取り付ける事ができる、打込型フロアーハッチRSV-13を販売しています。

寸法表<単位:mm>

呼称 A A' B B' C C' h H 質量(kg) 床仕上材充填時の
蓋質量(約・kg/枚)
700 700 700 766 382.5 792 792 103.2 112.4 80 60
800 800 800 866 432.5 892 892 108.2 117.4 104 78
900 900 900 966 482.5 992 992 118.2 127.4 135 101
1000 1000 1000 1066 532.5 1092 1092 118.2 127.4 165 124
600×1200 600 1200 666 632.5 692 1292 98.2 107.4 104 83


価格(消費税は含まれておりません)

製品符号-呼称 ハンドル付(円/組) ハンドルなし(円/組) 図面・施工要領書等
S−6−700 231,000 227,000 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
S−6−800 300,300 296,300 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
S−6−900 425,100 421,100 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
S−6−1000 466,700 462,700 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
S−6−600×1200 425,100 421,100 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
