排水ユニット

樹脂製スリット　すきま6mm　細目タイプ　屋内用　ステンレス製トラフ　中央部排水　よこ引き用

適用荷重：歩行用

製品符号：SEDP-C
すきま6ｍｍ（P=15）

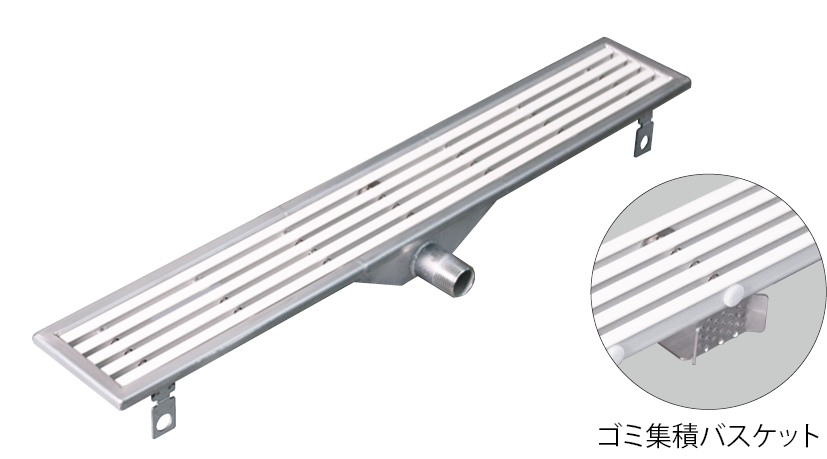

製品写真

カラーバリエーション

製品の特徴

浴室などの出入口に設置する、トラフ一体型水切りユニットです。
100角・150角タイルの目地割りに合う外形寸法で、きれいに納まります。
軽量で、清掃が楽なスリット蓋です。
スリットには持ち上げに便利な把手が付いています。
スリットは人が安全に通行できる、すきま6ｍｍの細目タイプです。
素肌にやさしく滑り止め効果のある表面素材の樹脂製です。

素足の場合の滑り抵抗係数C.S.R･Bについてはこちらをご覧ください。
人の歩行、車椅子での通過に対応しています。
スリットにはゴミ集積のためのバスケットが付いています。
トラフは水漏れのない板金一体構造です。
排水管の接続が簡単な20Aニップル付です。

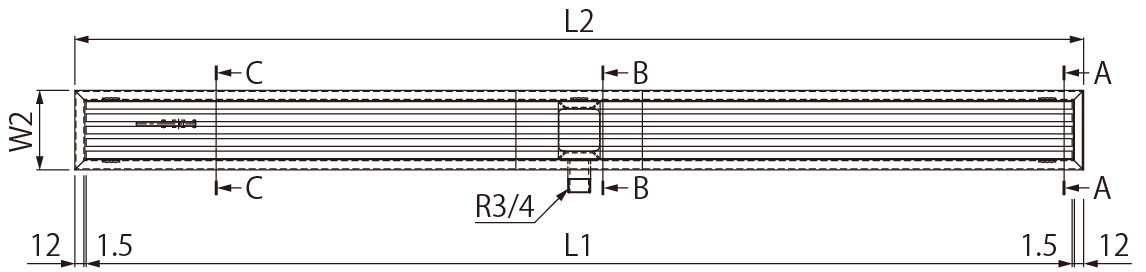

平面図

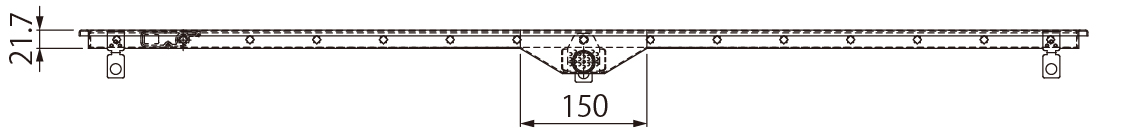

側面図

A－A断面図

スリット蓋とトラフのすきまは100角タイル用と150角タイル用で異なります。

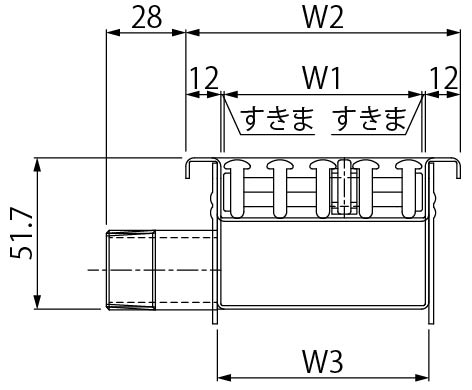

100角タイル用：1.2mm
150角タイル用：3mm

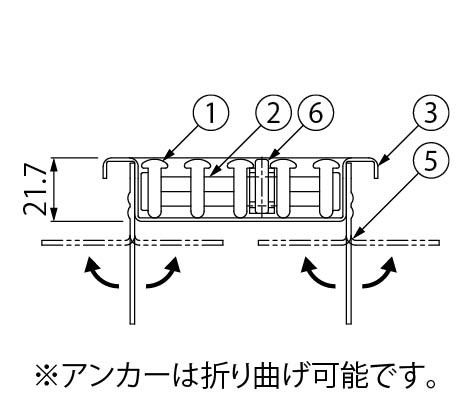

B－B断面図

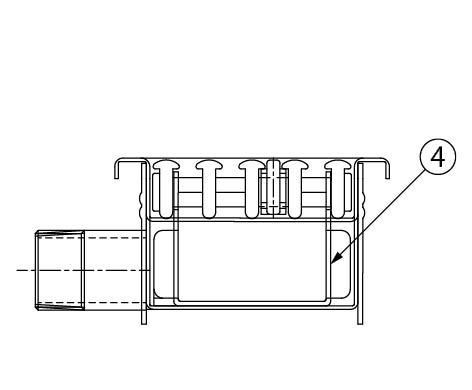

C－C断面図

スリット寸法図

すきま6mm（P=15）

把手部詳細図

持ち上げに便利な把手付です。

部品構成

メインバー
材質：軟・硬質ポリ塩化ビニル
クロスバー
材質：SUS304
トラフ
材質：SUS304
ゴミ集積バスケット
材質：SUS304
アンカー
材質：SGHC
把手
材質：ABS

設計情報

L2最大寸法は3000mm、最小寸法は300mmで製作可能です。
L2が1194mmを超える場合、スリットは分割となります。
屋内のみでお使いいただけます。
トラップ機能はありません。
トラフ自体に排水勾配は付いていません。
★設置場所の配管位置にあわせ、偏心させて製作可能です。a，b寸法をご指示ください。

施工情報

排水管接続には20Aの給水栓ソケット（別途）をお使いください。

注文・発注情報

スリット色をお選びいただけます。
ご注文は下記要領でご指示ください。

100角タイル用　寸法・質量表＜単位：mm＞

適用荷重	呼称	スリット			トラフ				総質量（kg）
適用荷重	呼称	W1	L1	質量（kg）	W2	W3	L2	質量（kg）	総質量（kg）
歩行用	1006	67.7	567	0.6	94	72.4	594	0.9	1.5
	1009	67.7	867	0.9	94	72.4	894	1.3	2.2
	1012	67.7	1167	1.3	94	72.4	1194	1.7	3.0

150角タイル用　寸法・質量表＜単位：mm＞

適用荷重	呼称	スリット			トラフ				総質量（kg）
適用荷重	呼称	W1	L1	質量（kg）	W2	W3	L2	質量（kg）	総質量（kg）
歩行用	1506	114	567	1.1	144	122.4	594	1.3	2.4
	1509	114	867	1.6	144	122.4	894	2.0	3.6
	1512	114	1167	2.2	144	122.4	1194	2.6	4.8

100角タイル用　価格

製品符号-呼称	価格（円/セット）	図面・施工要領書等
SEDP-C-1006	72,200
SEDP-C-1009	86,000
SEDP-C-1012	99,400

※価格には消費税は含まれておりません。

150角タイル用　価格

製品符号-呼称	価格（円/セット）	図面・施工要領書等
SEDP-C-1506	90,900
SEDP-C-1509	111,300
SEDP-C-1512	130,600

※価格には消費税は含まれておりません。
