カネソウのスリットみぞ蓋シリーズ情報はこちら

カラー舗装用みぞ蓋

タイル用　充填深さ40mm　側溝用　目地すきま6mm／11mm　ステンレス目地付鋳鉄製蓋
U字溝用固定金具付　ステンレス製受枠

適用荷重：T-2
カラー舗装用みぞ蓋の強度基準はこちらをご覧ください。
製品符号
蓋：SEM-2 目地すきま6mm（P=10）/ 目地すきま11mm（P=15）
受枠：TL60C

製品写真

TL-60C
※写真のタイル、U字溝は含まれません。

納まり図

SEM+TL60C

拡大図

製品の特徴

  • U字溝天端に、簡単に取り付けができ、工期短縮に貢献します。
  • JIS A 5372 推奨仕様E-1 U形側溝に適合し、車道に並行して設置する側溝用として使用できます。
  • 舗装材を充填できる鋳鉄製、ステンレス目地の排水みぞ蓋です。
  • スリット排水目地のすきまは6mm（P=10）と11mm（P=15）の2タイプで排水口を意識せずに通行できます。
  • タイル目地割に適した蓋長さ600mmです。
  • 目地部に凹凸を施した滑り止め模様付も製作できます。
  • 強度はT-2用で、総重量2,000kgfまでの車両の乗り入れが可能です。
  • 建物内、建物敷地内、公園敷地内、車道以外で、車両が走行することはまれで、走行することがあっても一時待避などで低速で走行するような、車両が乗り入れる可能性のある場所に設置できます。
    ※車両が頻繁に通行する場所や、フォークリフト等の特殊車両が通行する場所には適しません。

製品図面

TL-60C

開口寸法

目地すきま6mm（P=10）
TL-60C
目地すきま11mm（P=15）
TL-60C

部品構成

  1. 蓋
    材質：FC200
    処理：樹脂系塗装
  2. 目地
    材質：SUS304
  3. 受枠
    材質：SUS304
  4. −
  5. 固定金具
    材質：SUS304
  6. 六角ボルト（M6×25）
    材質：SUS304

別売部品

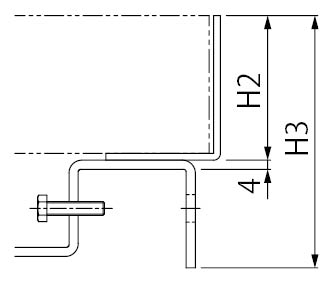

U字溝みぞ幅ごとの納まり詳細図

U字溝用固定金具付ステンレス製受枠は、みぞ幅によって納まりが異なります。納まりは下記の詳細図をご覧ください。
みぞ幅150mm

拡大図

SEM+TL60C

みぞ幅180mm

拡大図

SEM+TL60C

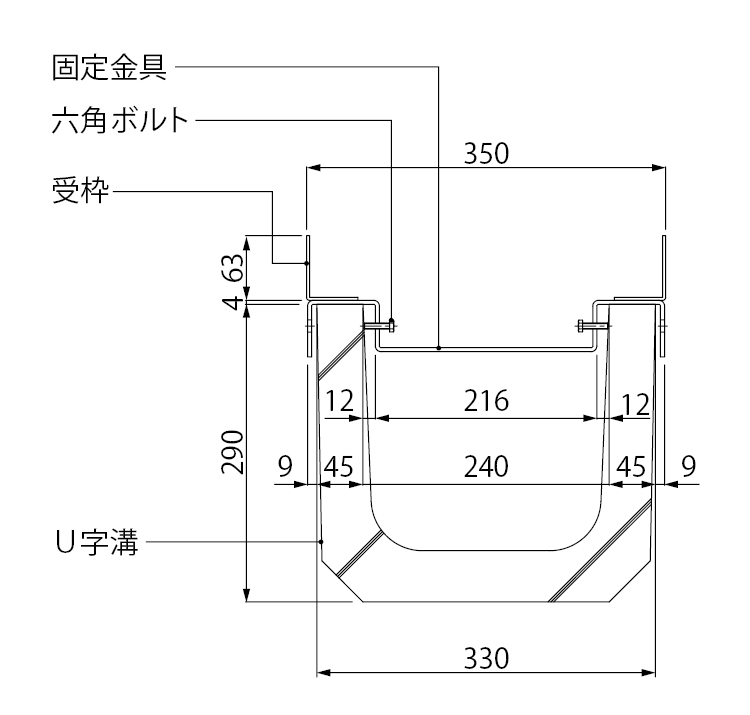

みぞ幅240mm

拡大図

SEM+TL60C

みぞ幅300mm

拡大図

SEM+TL60C

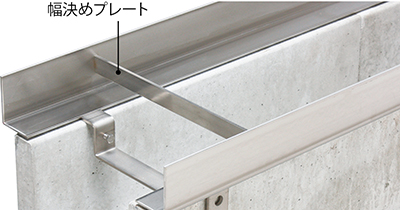

幅決めプレートについて

  1. 受枠には、幅決めプレートが溶接で仮固定されており、精度の高い受枠の施工ができます。幅決めプレートは施工後、取り外してから、蓋を受枠に載せてください。
    2. TL60C

施工情報

  • U字溝上端部と受枠下部とのすきまはモルタル等で埋めてください。
  • 固定金具部分は、必ずコンクリートで根固めを行ってください。

注文・発注情報

  • ご注文の際は、目地ピッチをご指示ください。
    ＜例＞
    SEM-2-3060 P=10＋TL60C-U18
    SEM-2-3060 P=15＋TL60C-U18

寸法表＜単位：mm＞

みぞ幅 SEM W1 W2 W3 W4 L1 L2 H1 h t 開口面積（mm2） TL60C
クッションなし
蓋呼称 P=10 P=15 受枠呼称 H H2
150 2560 150 240 250 184 599 591 60 40 7 16,776 20,504 U15 67 110
180 3060 200 290 300 234 599 591 60 40 7 16,776 20,504 U18 67 114
240 3560 250 340 350 284 599 591 60 40 7 16,776 20,504 U24 67 118
300 4060 300 390 400 334 599 591 60 40 7 16,776 20,504 U30 67 120

質量

製品符号 呼称 蓋質量（kg） 舗装材充填時の蓋質量（約・kg）
SEM-2 2560 11 21
SEM-2 3060 13 26
SEM-2 3560 15 30
SEM-2 4060 17 35

目地すきま6mm（P=10） 価格

適用荷重 蓋 受枠 価格
(円/セット)		 図面・施工要領書等
製品符号 呼称 価格
(円/m)		 製品符号 呼称 価格
(円/m)
T-2 SEM-2 2560 P=10 59,700 TL60C U15 28,800 88,500 CAD図面DXF図面DWG図面ご使用願い図
SEM-2 3060 P=10 65,300 TL60C U18 28,800 94,100 CAD図面DXF図面DWG図面ご使用願い図
SEM-2 3560 P=10 71,400 TL60C U24 28,800 100,200 CAD図面DXF図面DWG図面ご使用願い図
SEM-2 4060 P=10 79,300 TL60C U30 28,800 108,100 CAD図面DXF図面DWG図面ご使用願い図
※本体は１ｍ当り、受枠は両側1ｍ当りの価格で、幅決めプレート加工を含んでいます。
※受枠のエンドプレート加工は、1ヶ所につき7,500円加算してください。
※受枠のコーナー加工は、1ヶ所につき2,500円加算してください。
※価格には消費税は含まれておりません。

目地すきま11mm（P=15） 価格

適用荷重 蓋 受枠 価格
(円/セット)		 図面・施工要領書等
製品符号 呼称 価格
(円/m)		 製品符号 呼称 価格
(円/m)
T-2 SEM-2 2560 P=15 50,500 TL60C U15 28,800 79,300 CAD図面DXF図面DWG図面ご使用願い図
SEM-2 3060 P=15 55,900 TL60C U18 28,800 84,700 CAD図面DXF図面DWG図面ご使用願い図
SEM-2 3560 P=15 62,000 TL60C U24 28,800 90,800 CAD図面DXF図面DWG図面ご使用願い図
SEM-2 4060 P=15 69,600 TL60C U30 28,800 98,400 CAD図面DXF図面DWG図面ご使用願い図
※本体は１ｍ当り、受枠は両側1ｍ当りの価格で、幅決めプレート加工を含んでいます。
※受枠のエンドプレート加工は、1ヶ所につき7,500円加算してください。
※受枠のコーナー加工は、1ヶ所につき2,500円加算してください。
※価格には消費税は含まれておりません。
