カラー舗装用みぞ蓋

タイル用　充填深さ40mm　集水桝用　目地すきま6mm／11mm　ステンレス目地付鋳鉄製蓋

適用荷重：T-14
カラー舗装用みぞ蓋の強度基準はこちらをご覧ください。

製品符号：SEW-14
目地すきま6mm（P=10）/ 目地すきま11mm（P=15）

製品写真

SEW-14
※写真のタイルは含まれません。

製品の特徴

舗装材を充填できる鋳鉄製、ステンレス目地の集水桝用排水みぞ蓋です。
スリット排水目地のすきまは6mm（P=10）と11mm（P=15）の2タイプで、排水口を意識せずに通行できます。
目地部に凹凸を施した滑り止め模様付も製作できます。
強度はT-14用で、総重量14,000kgfまでの車両の乗り入れが可能です。
建物内、建物敷地内、公園敷地内、車道以外で車両の乗り入れる可能性のある場所に設置できます。
※車両が頻繁に通行する場所や、フォークリフト等の特殊車両が通行する場所には適しません。
※総重量が14トンを越える車両においても、1輪荷重5,000kgfまでの緊急車両等の乗り入れが可能です。

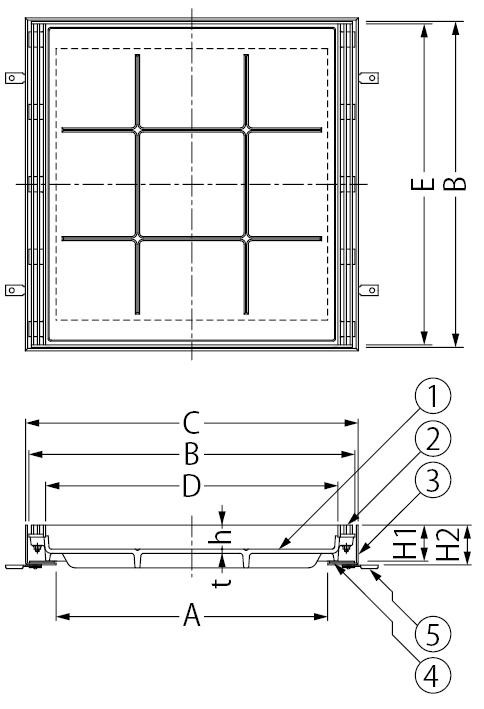

製品図面

SEW-14

開口寸法

目地すきま6ｍｍ（P=10）
SEW-14

SEW-14

※図面の受枠はクッション付です。

目地すきま11ｍｍ（P=15）
SEW-14

SEW-14

※図面の受枠はクッション付です。

部品構成

蓋
材質：FCD500
処理：樹脂系塗装
目地
材質：SUS304
受枠
材質：SUS304
クッション
材質：クロロプレンゴム
アンカー
材質：SECC

別売部品

開閉ハンドル E型

注文・発注情報

受枠には、クッション付とクッションなしの2タイプがあります。
＜例＞
クッション付→SEW-14-450（P=15）-b　
クッションなし→SEW-14-450（P=15）-a
ご注文の際は、目地ピッチをご指示ください。
＜例＞
SEW-14-450　P=10
SEW-14-450　P=15

寸法表＜単位：mm＞

桝内径	呼称	A	B	C	D	E	H1	H2		h	t	開口面積（mm²）
桝内径	呼称	A	B	C	D	E	H1	クッション付	クッションなし	h	t	P=10	P=15
300×300	300	300	390	400	334	382	60	66	63	40	6	9,252	11,308
450×450	450	450	540	550	484	532	60	66	63	40	7	14,652	17,908
600×600	600	600	690	700	634	682	60	66	63	40	7	20,052	24,508

質量

呼称	蓋質量（kg）	舗装材充填時の蓋質量（約・kg）	受枠質量（kg）
呼称	蓋質量（kg）	舗装材充填時の蓋質量（約・kg）	クッション付	クッションなし
300	13	25	4.3	4
450	25	49	6.4	6
600	40	80	7.5	7

目地すきま6mm（P=10）価格

桝内径	製品符号	呼称	価格(円/組)		図面・施工要領書等
桝内径	製品符号	呼称	クッション付	クッションなし	図面・施工要領書等
300×300	SEW-14	300	61,500	58,100
450×450	SEW-14	450	82,000	76,700
600×600	SEW-14	600	108,200	102,200

※価格には消費税は含まれておりません。

目地すきま11mm（P=15）価格

桝内径	製品符号	呼称	価格(円/組)		図面・施工要領書等
桝内径	製品符号	呼称	クッション付	クッションなし	図面・施工要領書等
300×300	SEW-14	300	55,100	51,700
450×450	SEW-14	450	71,500	66,200
600×600	SEW-14	600	96,800	90,800

※価格には消費税は含まれておりません。
