製品の特徴

• U字溝天端に、簡単に取り付けができ、工期短縮に貢献します。
• JIS A 5372 推奨仕様E-1 U形側溝に適合し、車道に並行して設置する側溝用として使用できます。

• 舗装材を充填できる鋳鉄製、ステンレス目地の排水みぞ蓋です。
• スリット排水目地のすきまは6mm（P=10）と11mm（P=15）の2タイプで、排水口を意識せずに通行できます。
• タイル目地割に適した蓋長さ600mmです。
• 目地部に凹凸を施した滑り止め模様付も製作できます。
• 強度はT-14用で、総重量14,000kgfまでの車両の乗り入れが可能です。
• 建物内、建物敷地内、公園敷地内、車道以外で、車両が走行することはまれで、走行することがあっても一時待避などで低速で走行するような、車両が乗り入れる可能性のある場所に設置できます。
  ※車両が頻繁に通行する場所や、フォークリフト等の特殊車両が通行する場所には適しません。
  ※総重量が14トンを超える車両においても、1輪荷重5,000kgfまでの緊急車両等の一時的な乗り入れが可能です。
• クッション付受枠で、ガタツキや音の発生を防止します。

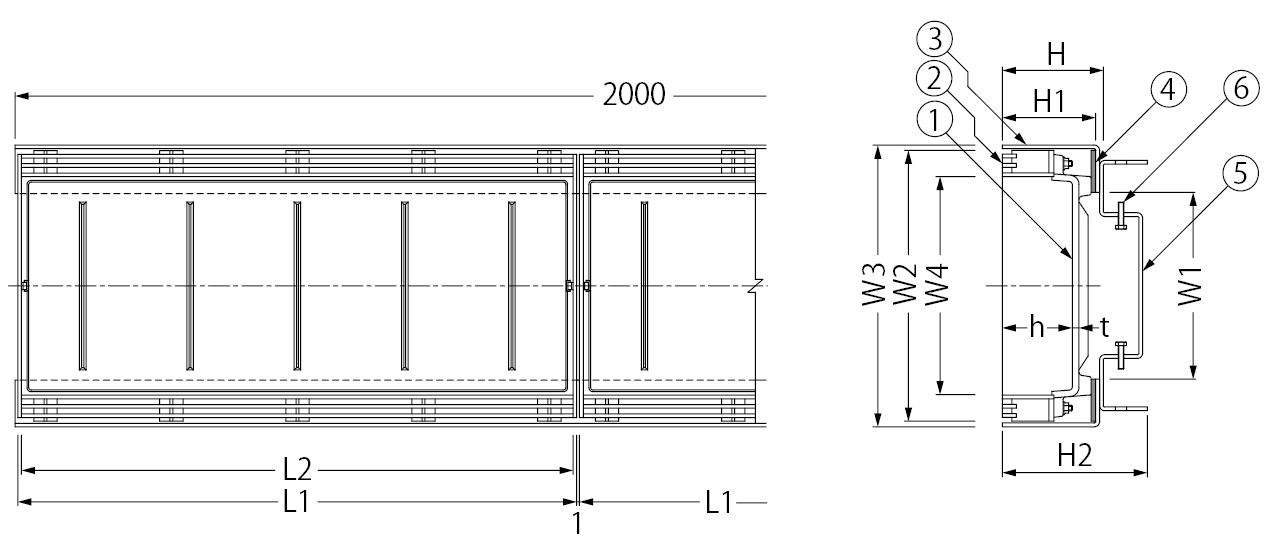

製品図面

開口寸法

部品構成

1. 蓋
   材質：FCD500
   処理：樹脂系塗装
2. 目地
   材質：SUS304
3. 受枠
   材質：SUS304
4. クッション
   材質：クロロプレンゴム
5. 固定金具
   材質：SUS304
6. 六角ボルト（M6×25）
   材質：SUS304

別売部品

• 開閉ハンドル E型

U字溝みぞ幅ごとの納まり詳細図

U字溝用固定金具付ステンレス製受枠は、みぞ幅によって納まりが異なります。納まりは下記の詳細図をご覧ください。

幅決めプレートについて

1. 受枠には、幅決めプレートが溶接で仮固定されており、精度の高い受枠の施工ができます。幅決めプレートは施工後、取り外してから、蓋を受枠に載せてください。

施工情報

• U字溝上端部と受枠下部とに生じるすきまはモルタル等で埋めてください。
• 固定金具部分は、必ずコンクリートで根固めを行ってください。

寸法表＜単位：mm＞

みぞ幅	SIM	W1	W2	W3	W4	L1	L2	H1	h	t	開口面積（mm2）		TL95PC	H2	H3
	蓋呼称										すきま6mm	すきま11mm	受枠呼称
150	2560	150	240	252	184	599	591	95	75	7	16,776	20,504	U15	104	47
180	3060	200	290	302	234	599	591	95	75	7	16,776	20,504	U18	104	51
240	3560	250	340	352	284	599	591	95	75	7	16,776	20,504	U24	104	55
300	4060	300	390	402	334	599	591	95	75	7	16,776	20,504	U30	104	57

質量

製品符号	呼称	蓋質量（kg）	舗装材充填時の蓋質量（約・kg）
SIM-14	2560	14	36
SIM-14	3060	16	44
SIM-14	3560	19	53
SIM-14	4060	21	61

目地すきま6mm（P=10）　価格

適用荷重	蓋			受枠			価格 (円/セット)	図面・施工要領書等
	製品符号	呼称	価格 (円/m)	製品符号	呼称	価格 (円/m)
T-14	SIM-14	2560 P=10	97,200	TL95PC	U15	49,800	147,000
	SIM-14	3060 P=10	106,000	TL95PC	U18	49,800	155,800
	SIM-14	3560 P=10	112,100	TL95PC	U24	49,800	161,900
	SIM-14	4060 P=10	117,200	TL95PC	U30	49,800	167,000

※価格には消費税は含まれておりません。
※本体は1m当り、受枠は両側1m当りの価格で、幅決めプレート加工を含んでいます。
※受枠のエンドプレート加工は、1ヶ所につき10,600円加算してください。
※受枠のコーナー加工は、1ヶ所につき2,500円加算してください。

目地すきま11mm（P=15）　価格

適用荷重	蓋			受枠			価格 (円/セット)	図面・施工要領書等
	製品符号	呼称	価格 (円/m)	製品符号	呼称	価格 (円/m)
T-14	SIM-14	2560 P=15	84,600	TL95PC	U15	49,800	134,400
	SIM-14	3060 P=15	93,400	TL95PC	U18	49,800	143,200
	SIM-14	3560 P=15	104,900	TL95PC	U24	49,800	154,700
	SIM-14	4060 P=15	107,200	TL95PC	U30	49,800	157,000

※価格には消費税は含まれておりません。
※本体は1m当り、受枠は両側1m当りの価格で、幅決めプレート加工を含んでいます。
※受枠のエンドプレート加工は、1ヶ所につき10,600円加算してください。
※受枠のコーナー加工は、1ヶ所につき2,500円加算してください。
