カラー舗装用みぞ蓋

インターロッキングブロック用 充填深さ75mm ステンレス目地 集水桝用

SIW-14目地ピッチ10mm(すきま6mm)・目地ピッチ15mm(すきま11mm)

製品写真

SIW-14

製品の特徴

  • 舗装材を充填できる鋳鉄製、ステンレス目地の集水桝用排水みぞ蓋です。

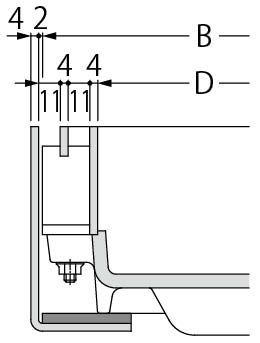

  • スリット排水目地のすきまは6mmと11mmの2タイプで、排水口を意識せずに通行できます。
  • 目地部に凹凸を施した滑り止め模様付も製作できます。
  • 強度はT-14用で、総重量14,000kgfまでの車両の乗り入れが可能です。
    カラー舗装用みぞ蓋の強度基準はこちらをご覧ください。

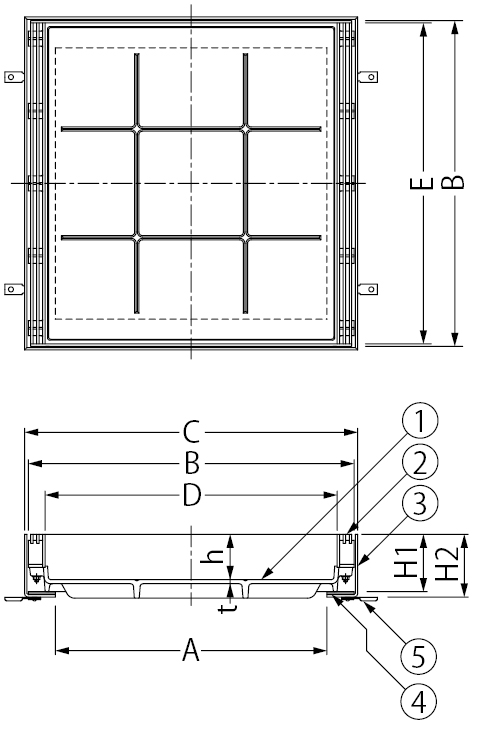

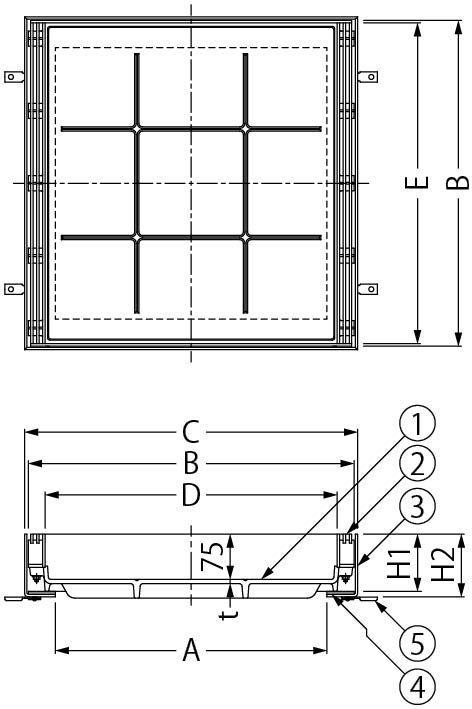

製品図面

SIW-14



    部品構成

  1. 蓋 材質:FCD500
       処理:樹脂系塗装
  2. 目地 材質:SUS304
  3. 受枠 材質:SUS304
  4. クッション 材質:クロロプレンゴム
  5. アンカー 材質:SUS304

    注文・発注情報

  • 蓋の開閉には、E型ハンドルをご使用ください。

  • ご注文の際は、目地ピッチをご指示ください。
    <例>SIW-14-450 P=10mm
         SIW-14-450 P=15mm


寸法表<単位:mm>

桝内径 呼称 A B C D E H1 H2 h t 開口面積(mm2
P=10 P=15
300×300 300 300 390 402 334 382 95 104 75 6 9,252 11,308
450×450 450 450 540 552 484 532 95 104 75 7 14,652 17,908
600×600 600 600 690 702 634 682 95 104 75 7 20,052 24,508


質量・破壊荷重・適用荷重<接触圧子:200×500>

呼称 蓋質量(kg) 舗装材充填時の
蓋質量(約・kg)
受枠質量(kg) 適用荷重 衝撃 破壊荷重
300 17 42 9 T-14 i=0.1 242kN(24,700kgf)以上
450 31 81 12 T-14 i=0.1 242kN(24,700kgf)以上
600 48 134 15 T-14 i=0.1 242kN(24,700kgf)以上


SIW-14 価格(消費税は含まれておりません)

桝内径 製品符号 呼称 価格(円/組) 図面
P=10 P=15 P=10 P=15
300×300 SIW-14 300 82,500 73,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図 CAD図面DXF図面DWG図面DWG図面ご使用願い図
450×450 SIW-14 450 109,000 97,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図 CAD図面DXF図面DWG図面DWG図面ご使用願い図
600×600 SIW-14 600 141,200 127,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図 CAD図面DXF図面DWG図面DWG図面ご使用願い図
