床排水金物

床排水金具 ステンレス製

  • 鋼管ねじ込用

SKD-S
JCW204 D(SU)該当品

製品写真

SKD-S

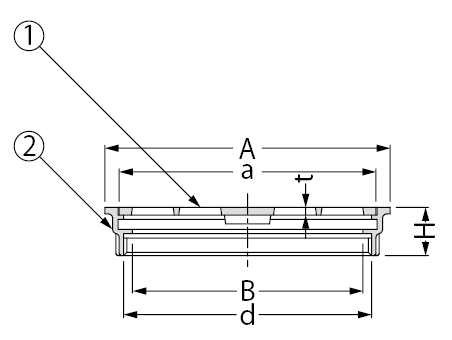

製品図面

SKD-S


    部品構成

  1. ストレーナー
    材質:SCS13
  2. 金具枠
    材質:SCS13

寸法表<単位:mm>

呼称 A a B ねじ径d H t
40(1 1/2吋) 60 47 40 Rp1 1/2 20 2.5
50(2) 70 57 50 Rp2 20 2.5
65(2 1/2) 90 77 65 Rp2 1/22 22 3
80(3) 100 87 80 Rp3 22 3.5
100(4) 130 117 100 Rp4 22 3.5
125(5) 155 142 125 Rp5 26 4.5
150(6) 180 167 150 Rp6 26 5.5
200(8) 244 230 200 PS8 29 6
※Rpは管用平行めねじ(JIS B 0202)を表します。

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/個) 図面等
SKD−S−40 4,000
SKD−S−50 4,700
SKD−S−65 5,800
SKD−S−80 6,900
SKD−S−100 8,500
SKD−S−125 13,400
SKD−S−150 20,100
SKD−S−200 36,300
