床排水金物

非防水用 掃兼ドレン

  • 鋼管ねじ込用D型

SKN-D

製品写真

SKN-D

製品の特徴

  • 掃除口兼用タイプの排水金具です。
  • 通常、蓋をして臭気を密閉できます。
  • 内部のストレーナーは、取り外しが可能です。


    部品構成


  1. 材質:CAC202  処理:ニッケル−クロムめっき
  2. ストレーナー
    材質:CAC202  処理:ニッケル−クロムめっき
  3. 引き上げボルト
    材質:C3604BD  処理:ニッケル−クロムめっき
  4. スナップリング
    材質:SUS304
  5. パッキンA
    材質:クロロプレンゴム
  6. パッキンB
    材質:クロロプレンゴム
  7. 金具枠
    材質:CAC202  処理:ニッケル−クロムめっき

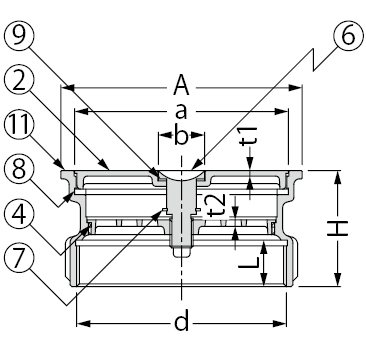

寸法表<単位:mm>

呼称 A a b ねじ径d※ H L t1 t2
100(4吋) 130 115 25 Rp4 62.5 25 3 4
125(5) 156 141.5 25 Rp5 63.5 26 4 4
※Rpは管用平行めねじ(JIS B 0202)を表します。

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/個) 図面等
SKN−D−100 23,100 cad図面dxf図面DWG図面DWG図面ご使用願い図
SKN−D−125 48,600 cad図面dxf図面DWG図面DWG図面ご使用願い図
