SKN-E
製品写真
製品の特徴
掃除口兼用タイプの排水金具です。
通常、蓋をして臭気を密閉できます。
内部のストレーナーは、取り外しが可能です。

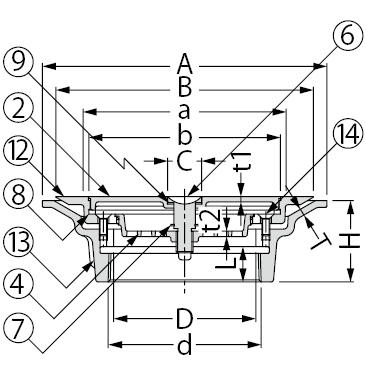

製品図面
部品構成
−
蓋
材質:CAC202
処理:ニッケルめっき
−
ストレーナー
材質:CAC202
処理:ニッケルめっき
−
引き上げボルト
材質:C3604BD
処理:ニッケルめっき
スナップリング
材質:SUS304
パッキンA
材質:クロロプレンゴム
パッキンB
材質:クロロプレンゴム
−
−
シート押え
材質:CAC202
処理:ニッケルめっき
防水受つば
材質:FC150
処理:樹脂系塗装
十字穴付皿小ねじ
材質:SUS304
施工情報
a寸法に合わせて、塩ビ床シートに穴をあけてください。
寸法表<単位:mm>
呼称
A
a
B
b
C
D
ねじ径d1※
H
L
T
t1
t2
80(3吋)
171
110
152
101.5
25
81
Rc3
54
22
4.5
3
4
100(4)
210
148
190
141.5
25
105
Rc4
60
26
5
4
4
100×50
210
148
190
141.5
25
53
Rc2
68
22
5
4
4
※Rcは管用テーパめねじ(JIS B 0203)を表します。
価格(消費税は含まれておりません)
製品符号−呼称
価格(円/個)
図面等
SKN−E−80
29,500
SKN−E−100
40,600
SKN−E−100×50
40,600
