ステンレス製グレーチング

U字溝用固定金具付ステンレス製受枠 ボルト固定式

製品符号:SL-AC

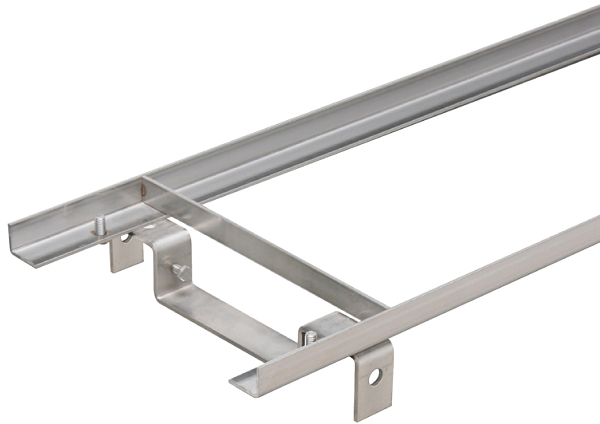

製品写真

SL-AC

製品の特徴

  • U字溝天端に設置するステンレス製グレーチングの受枠です。
  • 固定金具付の受枠で、工期短縮に貢献します。
  • オールステンレス製。耐久性、耐食性に優れます。
  • ボルト固定式で、ガタツキや音の発生を防止します。

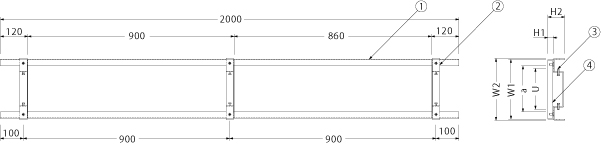

製品図面

SL-AC


部品構成

  1. 受枠本体(SL)
    材質:SUS304
  2. 固定金具
    材質:SUS304
  3. 六角ボルト
    材質:SUS304
  4. 幅決めプレート(施工後取り外し)
    材質:SUS304

施工情報

  • U字溝上端部と受枠下部とに生じるすきまはコンクリート・モルタル等で埋めてください。
  • 固定金具部分は、必ずコンクリートで固定してください。
  • 部品構成4番の幅決めプレートは、受枠と溶接で仮固定してあります。施工後、モンキーレンチ等で挟み、取り外してください。

寸法・質量表<単位:mm>

製品符号 U字溝幅 W1 W2 a U H1 H2 質量(kg/m)
SL-20AC 150 210 228 150 150 23 70 2.8
180 260 268 200 180 23 74 2.9
240 360 368 300 240 23 78 3.0
300 410 418 350 300 23 80 3.1
SL-25AC 150 210 228 150 150 28 75 3.1
180 260 268 200 180 28 79 3.2
240 360 368 300 240 18 83 3.3
300 410 418 350 300 28 85 3.4
SL-32AC 150 210 228 150 150 28 82 3.1
180 260 268 200 180 35 86 3.2
240 360 368 300 240 35 90 3.3
300 410 418 350 300 35 92 3.4
SL-38AC 150 210 228 150 150 41 88 3.9
180 260 268 200 180 41 92 4.0
240 360 368 300 240 41 96 4.1
300 410 418 350 300 41 98 4.2
SL-50AC 150 210 228 150 150 53 100 4.5
180 260 268 200 180 53 104 4.6
240 360 368 300 240 53 108 4.7
300 410 418 350 300 53 110 4.8

価格

製品符号−呼称 価格(円/m) 図面・施工要領書等
SL-20AC-U15 20,800
SL-20AC-U18 20,800
SL-20AC-U24 20,800
SL-20AC-U30 20,800
SL-25AC-U15 21,400
SL-25AC-U18 21,400
SL-25AC-U24 21,400
SL-25AC-U30 21,400
SL-32AC-U15 22,800
SL-32AC-U18 22,800
SL-32AC-U24 22,800
SL-32AC-U30 22,800
SL-38AC-U15 24,400
SL-38AC-U18 24,400
SL-38AC-U24 24,400
SL-38AC-U30 24,400
SL-50AC-U15 26,400
SL-50AC-U18 26,400
SL-50AC-U24 26,400
SL-50AC-U30 26,400
※価格には消費税は含まれておりません。
※両側1m当りの価格です。
