SMGL

公共建築協会評価対象品

ボルト固定式
プレーンタイプ 横断溝・側溝用
メインバーピッチ 30mm/22mm/15mm/13mm

製品イメージ
SMGL
価格 (消費税は含まれておりません)
グレーチング 受枠
製品名 価格(円/枚) 製品
符号
価格
(円/m)
P=30 P=22 P=15 P=13
SMGL 11520  22,000  26,700  34,600  39,600  SL-20A10,700 カート
SMGL 12020  26,200  32,000  40,000  47,200  SL-20A10,700 カート
SMGL 12025  28,900  37,400  46,400  54,400  SL-25A11,400 カート
SMGL 12032  33,800  43,500  57,100  66,100  SL-32A12,600 カート
SMGL 12520  31,200  38,900  51,400  56,600  SL-20A10,700 カート
SMGL 12525  35,500  45,000  59,200  65,700  SL-25A11,400 カート
SMGL 12532  42,300  52,400  69,400  84,200  SL-32A12,600 カート
SMGL 12538  46,800  - - - SL-38A13,700 カート
SMGL 13020  35,200  43,400  57,400  64,500  SL-20A10,700 カート
SMGL 13025  39,900  50,400  67,400  74,900  SL-25A11,400 カート
SMGL 13032  46,400  58,800  78,600  91,600  SL-32A12,600 カート
SMGL 13038  53,500  67,700  - - SL-38A13,700 カート
SMGL 13520  39,600  48,800  66,500  74,500  SL-20A10,700 カート
SMGL 13525  45,400  58,000  78,500  86,600  SL-25A11,400 カート
SMGL 13532  53,800  67,900  91,400  106,700 SL-32A12,600 カート
SMGL 13538  61,300  77,800  105,600 120,100 SL-38A13,700 カート
SMGL 14020  43,900  53,200  72,900  82,200  SL-20A10,700 カート
SMGL 14025  48,900  63,400  86,100  95,600  SL-25A11,400 カート
SMGL 14032  58,300  74,400  100,500 117,500 SL-32A12,600 カート
SMGL 14038  66,300  85,700  116,700 132,400 SL-38A13,700 カート
SMGL 14050  83,300  109,500 149,000 - SL-50A15,400 カート
SMGL 14520  50,100  59,800  82,000  92,400  SL-20A10,700 カート
SMGL 14525  57,400  71,000  96,900  107,500 SL-25A11,400 カート
SMGL 14532  66,300  83,200  111,400 131,900 SL-32A12,600 カート
SMGL 14538  76,900  - 128,800 148,700 SL-38A13,700 カート
SMGL 14550  93,800  122,500 158,100 199,000 SL-50A15,400 カート
SMGL 15020  53,400  64,000  86,400  99,900  SL-20A10,700 カート
SMGL 15025  61,700  76,300  104,500 116,600 SL-25A11,400 カート
SMGL 15032  71,000   89,700   122,000 143,600 SL-32A12,600 カート
SMGL 15038  - 103,500 142,000 162,000 SL-38A13,700 カート
SMGL 15050  101,300 132,900 182,000 217,200 SL-50A15,400 カート

※受枠は両側1m当りの価格です。


部品構成

@メインバー/材質:SUS304
Aクロスバー/材質:SUS304
Bサイドバー/材質:SUS304
C受枠/材質:SUS304
Dボルト/材質:SUS304
E平座金/材質:SUS304
FUナット/材質:SUS304
Gアンカー/材質:SGHC


付属部品


設計情報等


設計情報
車輌が頻繁に通行する場所や、フォークリフトなど特殊車輌が通行する場所には適しません。
T-20〈グレードB〉仕様のグレーチングは専用タイプ(SMGL-S)となります。
h=15のタイプも製作可能です。

販売情報
ボルト固定によりガタツキを防止します。
固定用ナットには緩み止め機構を内蔵したUナットを使用しています。
専用受枠をご使用ください。
受枠にはグレーチングを固定するボルト(M8×16)が溶接固定されています。
ナットの締付けは、T形レンチ(呼ビ13)をご使用ください。
固定ボルト部には専用のキャップを用意しております。



注文・発注情報

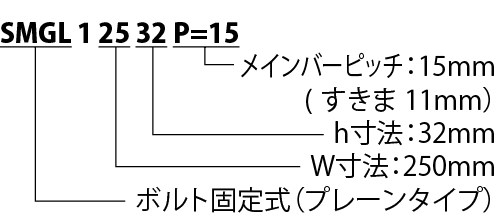

ご注文は下記要領でご指示ください。
SMGL 12532 P=15
    W寸法:250mm、h寸法:32mm、ピッチ:15mm


ポイント

製品図面
SMGL

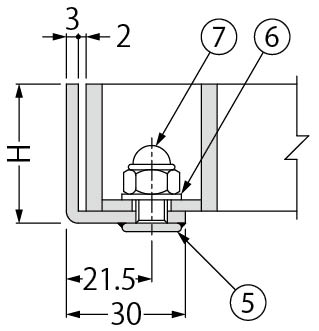

ボルト固定部詳細図
SMGL

すきま(メインバーピッチ)
SMGL
寸法表 <単位:mm>
呼称 みぞ

mm
グレーチング 受枠
寸法(mm) ピッチ
30mm
ピッチ
22mm
ピッチ
15mm
ピッチ
13mm
製品
符号
寸法(mm)
W h

kg
適用荷重

kg
適用荷重

kg
適用荷重

kg
適用荷重 H BP
11520 100 150 20 4.7 T-20 5.8 T-20 7.7 T-20 8.6 T-20 SL-20A 23 117
12020 150 200 20 5.8 T-2/T-14 7.2 T-14/T-20 9.8 T-20 11.1 T-20 SL-20A 23 167
12025 150 200 25 7.2 T-14/T-20 8.2 T-20 12.2 T-20 13.8 T-20 SL-25A 28 167
12032 150 200 32 9.1 T-20 11.5 T-20 15.6 T-20 17.6 T-20 SL-32A 35 167
12520 200 250 20 7.2 歩行用/T-2 9.0 T-2 11.3 T-2/T-14 12.9 T-6/T-14 SL-20A 23 217
12525 200 250 25 9.0 T-2/T-6 11.3 T-6/T-14 15.4 T-14/T-20 17.4 T-20 SL-25A 28 217
12532 200 250 32 11.3 T-14/T-20 14.3 T-20 19.4 T-20 21.9 T-20 SL-32A 35 217
12538 200 250 38 13.3 T-20 - - - - - - SL-38A 41 217
13020 250 300 20 8.3 歩行用 10.5 歩行用/T-2 14.4 T-2 16.3 T-2 SL-20A 23 267
13025 250 300 25 10.4 T-2 13.2 T-2 18.0 T-6/T-14 20.4 T-14 SL-25A 28 267
13032 250 300 32 13.0 T-2/T-6 16.6 T-6/T-14 22.8 T-20 25.8 T-20 SL-32A 35 267
13038 250 300 38 15.4 T-14 19.6 T-14/T-20 - - - - SL-38A 41 267
13520 300 350 20 9.7 歩行用 12.3 歩行用/T-2 16.8 歩行用/T-2 19.0 T-2 SL-20A 23 317
13525 300 350 25 12.2 歩行用/T-2 15.4 T-2 21.1 T-2 23.8 T-2/T-6 SL-25A 28 317
13532 300 350 32 15.2 T-2 19.3 T-2/T-6 26.6 T-14 30.1 T-14/T-20 SL-32A 35 317
13538 300 350 38 17.9 T-2/T-6 22.9 T-14 31.5 T-20 35.7 T-20 SL-38A 41 317
14020 350 400 20 11.0 歩行用 13.7 歩行用 19.0 歩行用/T-2 21.5 歩行用/T-2 SL-20A 23 367
14025 350 400 25 13.5 歩行用 17.2 歩行用/T-2 23.7 T-2 26.8 T-2 SL-25A 28 367
14032 350 400 32 16.7 歩行用/T-2 21.6 T-2 30.0 T-2/T-14 34.0 T-14 SL-32A 35 367
14038 350 400 38 19.9 T-2 25.6 T-2/T-6 35.6 T-14 40.4 T-20 SL-38A 41 367
14050 350 400 50 25.8 T-14 33.2 T-20 46.3 T-20 - - SL-50A 53 367
14520 400 450 20 12.2 歩行用 15.5 歩行用 21.4 歩行用/T-2 24.2 歩行用/T-2 SL-20A 23 417
14525 400 450 25 15.3 歩行用 19.5 歩行用/T-2 26.8 T-2 30.3 T-2 SL-25A 28 417
14532 400 450 32 19.1 歩行用/T-2 24.4 T-2 33.8 T-2/T-6 38.3 T-2/T-6 SL-32A 35 417
14538 400 450 38 22.5 T-2 - - 40.2 T-14 45.6 T-14 SL-38A 41 417
14550 400 450 50 29.0 T-6 37.4 T-14 52.2 T-20 59.3 T-20 SL-50A 53 417
15020 450 500 20 13.2 歩行用 17.0 歩行用 23.5 歩行用 26.6 歩行用/T-2 SL-20A 23 467
15025 450 500 25 16.7 歩行用 21.3 歩行用 29.5 歩行用/T-2 33.4 歩行用/T-2 SL-25A 28 467
15032 450 500 32 20.8 歩行用/T-2 26.8 歩行用/T-2 37.2 T-2 42.2 T-2/T-6 SL-32A 35 467
15038 450 500 38 - - 31.7 T-2 44.2 T-2/T-6 50.2 T-14/T-6 SL-38A 41 467
15050 450 500 50 31.7 T-2/T-6 41.1 T-14 57.5 T-20 65.4 T-20 SL-50A 53 467

※適用荷重の表示について、(例)T-2/T-6は横断溝/側溝用です。
※歩行用は適用荷重T-2未満です。
※T-20はグレードCです。
