ステンレス製グレーチング

ボルト固定式 ボルトキャップ付 滑り止め模様付 横断溝・側溝用
すきま 26mm/18mm/11mm/9mm

SMQL-DC

製品写真

SMQL-DC

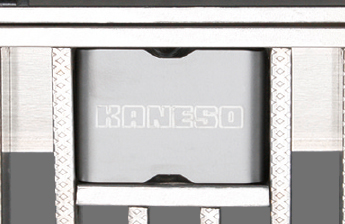

ボルトキャップ特徴

  • ボルトキャップにより、ボルト固定部にゴミや埃が溜まるのを防止します。
  • ボルトキャップとグレーチング本体との段差がなく、通行がスムーズにできます。
  • ボルトキャップは、工具を使用しなければ外しにくい形状です。

製品図面

SMQL-DC

固定ボルト部詳細図


SMQL-DC

    部品構成

  1. メインバー
    材質:SUS304
  2. クロスバー
    材質:SUS304
  3. サイドバー
    材質:SUS304
  4. 受枠
    材質:SUS304
  5. 固定ボルト(M8×16)
    材質:SUS304
  6. 平座金
    材質:SUS304
  7. キャップ付Uナット(M8)
    材質:SUS304
  8. アンカー
    材質:SGHC
  9. ボルトキャップ
    材質:SUS304

すきま(メインバーピッチ)


SMQL-DC
SMQL-DC

ボルト固定部


SMQL-DC

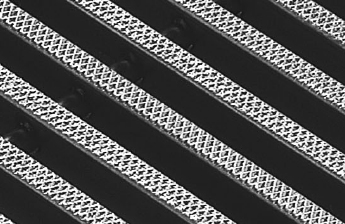

滑り止め模様:ローレット


SMQL-DC

    設計情報

  • 駐車場の出入口や、フォークリフトなど特殊車両が通行する場所には適しません。

    販売情報

  • 専用受枠をご使用ください。受枠にはグレーチングを固定するボルト(M8×16)が溶接固定されています。
    ナットの締付けは、T形レンチ(呼ビ13)をご使用ください。

    注文・発注情報

  • ご注文は下記要領でご指示ください。
    SMQL-DC



寸法表 すきま26mm(P=30)<単位:mm>

みぞ幅 グレーチング 受枠
呼称 W h 質量(kg) 適用荷重 製品符号 H BP
100 11520 P=30 150 20 4.7 T-20 RL-20A 23 117
150 12020 P=30 200 20 5.8 T-2/T-14 RL-20A 23 167
12025 P=30 200 25 7.2 T-14/T-20 RL-25A 28 167
12032 P=30 200 32 9.1 T-20 RL-32A 35 167
200 12520 P=30 250 20 7.2 歩行用/T-2 RL-20A 23 217
12525 P=30 250 25 9.0 T-2/T-6 RL-25A 28 217
12532 P=30 250 32 11.3 T-14/T-20 RL-32A 35 217
12538 P=30 250 38 13.3 T-20 RL-38A 41 217
250 13020 P=30 300 20 8.3 歩行用 RL-20A 23 267
13025 P=30 300 25 10.4 T-2 RL-25A 28 267
13032 P=30 300 32 13.0 T-2/T-6 RL-32A 35 267
13038 P=30 300 38 15.4 T-14 RL-38A 41 267
300 13520 P=30 350 20 9.7 歩行用 RL-20A 23 317
13525 P=30 350 25 12.2 歩行用/T-2 RL-25A 28 317
13532 P=30 350 32 15.2 T-2 RL-32A 35 317
13538 P=30 350 38 17.9 T-2/T-6 RL-38A 41 317
350 14020 P=30 400 20 11.0 歩行用 RL-20A 23 367
14025 P=30 400 25 13.5 歩行用 RL-25A 28 367
14032 P=30 400 32 16.7 歩行用/T-2 RL-32A 35 367
14038 P=30 400 38 19.9 T-2 RL-38A 41 367
14050 P=30 400 50 25.8 T-14 RL-50A 53 367
400 14520 P=30 450 20 12.2 歩行用 RL-20A 23 417
14525 P=30 450 25 15.3 歩行用 RL-25A 28 417
14532 P=30 450 32 19.1 歩行用/T-2 RL-32A 35 417
14538 P=30 450 38 22.5 T-2 RL-38A 41 417
14550 P=30 450 50 29.0 T-6 RL-50A 53 417
450 15020 P=30 500 20 13.2 歩行用 RL-20A 23 467
15025 P=30 500 25 16.7 歩行用 RL-25A 28 467
15032 P=30 500 32 20.8 歩行用/T-2 RL-32A 35 467
15050 P=30 500 50 31.7 T-2/T-6 RL-50A 53 467

寸法表 すきま18mm(P=22)<単位:mm>

みぞ幅 グレーチング 受枠
呼称 W h 質量(kg) 適用荷重 製品符号 H BP
100 11520 P=22 150 20 5.8 T-20 RL-20A 23 117
150 12020 P=22 200 20 7.2 T-14/T-20 RL-20A 23 167
12025 P=22 200 25 8.2 T-20 RL-25A 28 167
12032 P=22 200 32 11.5 T-20 RL-32A 35 167
200 12520 P=22 250 20 9.0 T-2 RL-20A 23 217
12525 P=22 250 25 11.3 T-6/T-14 RL-25A 28 217
12532 P=22 250 32 14.3 T-20 RL-32A 35 217
250 13020 P=22 300 20 10.5 歩行用/T-2 RL-20A 23 267
13025 P=22 300 25 13.2 T-2 RL-25A 28 267
13032 P=22 300 32 16.6 T-6/T-14 RL-32A 35 267
13038 P=22 300 38 19.6 T-14/T-20 RL-38A 41 267
300 13520 P=22 350 20 12.3 歩行用/T-2 RL-20A 23 317
13525 P=22 350 25 15.4 T-2 RL-25A 28 317
13532 P=22 350 32 19.3 T-2/T-6 RL-32A 35 317
13538 P=22 350 38 22.9 T-14 RL-38A 41 317
350 14020 P=22 400 20 13.7 歩行用 RL-20A 23 367
14025 P=22 400 25 17.2 歩行用/T-2 RL-25A 28 367
14032 P=22 400 32 21.6 T-2 RL-32A 35 367
14038 P=22 400 38 25.6 T-2/T-6 RL-38A 41 367
14050 P=22 400 50 33.2 T-20 RL-50A 53 367
400 14520 P=22 450 20 15.5 歩行用 RL-20A 23 417
14525 P=22 450 25 19.5 歩行用/T-2 RL-25A 28 417
14532 P=22 450 32 24.4 T-2 RL-32A 35 417
14550 P=22 450 50 37.4 T-14 RL-50A 53 417
450 15020 P=22 500 20 17.0 歩行用 RL-20A 23 467
15025 P=22 500 25 21.3 歩行用 RL-25A 28 467
15032 P=22 500 32 26.8 歩行用/T-2 RL-32A 35 467
15038 P=22 500 38 31.7 T-2 RL-38A 41 467
15050 P=22 500 50 41.1 T-14 RL-50A 53 467

寸法表 すきま11mm(P=15)<単位:mm>

みぞ幅 グレーチング 受枠
呼称 W h 質量(kg) 適用荷重 製品符号 H BP
100 11520 P=15 150 20 7.7 T-20 RL-20A 23 117
150 12020 P=15 200 20 9.8 T-20 RL-20A 23 167
12025 P=15 200 25 12.2 T-20 RL-25A 28 167
12032 P=15 200 32 15.6 T-20 RL-32A 35 167
200 12520 P=15 250 20 11.3 T-2/T-14 RL-20A 23 217
12525 P=15 250 25 15.4 T-14/T-20 RL-25A 28 217
12532 P=15 250 32 19.4 T-20 RL-32A 35 217
250 13020 P=15 300 20 14.4 T-2 RL-20A 23 267
13025 P=15 300 25 18.0 T-6/T-14 RL-25A 28 267
13032 P=15 300 32 22.8 T-20 RL-32A 35 267
300 13520 P=15 350 20 16.8 歩行用/T-2 RL-20A 23 317
13525 P=15 350 25 21.1 T-2 RL-25A 28 317
13532 P=15 350 32 26.6 T-14 RL-32A 35 317
13538 P=15 350 38 31.5 T-20 RL-38A 41 317
350 14020 P=15 400 20 19.0 歩行用/T-2 RL-20A 23 367
14025 P=15 400 25 23.7 T-2 RL-25A 28 367
14032 P=15 400 32 30.0 T-2/T-14 RL-32A 35 367
14038 P=15 400 38 35.6 T-14 RL-38A 41 367
14050 P=15 400 50 46.3 T-20 RL-50A 53 367
400 14520 P=15 450 20 21.4 歩行用/T-2 RL-20A 23 417
14525 P=15 450 25 26.8 T-2 RL-25A 28 417
14532 P=15 450 32 33.8 T-2/T-6 RL-32A 35 417
14538 P=15 450 38 40.2 T-14 RL-38A 41 417
14550 P=15 450 50 52.2 T-20 RL-50A 53 417
450 15020 P=15 500 20 23.5 歩行用 RL-20A 23 467
15025 P=15 500 25 29.5 歩行用/T-2 RL-25A 28 467
15032 P=15 500 32 37.2 T-2 RL-32A 35 467
15038 P=15 500 38 44.2 T-2/T-6 RL-38A 41 467
15050 P=15 500 50 57.5 T-20 RL-50A 53 467

寸法表 すきま9mm(P=13)<単位:mm>

みぞ幅 グレーチング 受枠
呼称 W h 質量(kg) 適用荷重 製品符号 H BP
100 11520 P=13 150 20 8.6 T-20 RL-20A 23 117
150 12020 P=13 200 20 11.1 T-20 RL-20A 23 167
12025 P=13 200 25 13.8 T-20 RL-25A 28 167
12032 P=13 200 32 17.6 T-20 RL-32A 35 167
200 12520 P=13 250 20 12.9 T-6/T-14 RL-20A 23 217
12525 P=13 250 25 17.4 T-20 RL-25A 28 217
12532 P=13 250 32 21.9 T-20 RL-32A 35 217
250 13020 P=13 300 20 16.3 T-2 RL-20A 23 267
13025 P=13 300 25 20.4 T-14 RL-25A 28 267
13032 P=13 300 32 25.8 T-20 RL-32A 35 267
300 13520 P=13 350 20 19.0 T-2 RL-20A 23 317
13525 P=13 350 25 23.8 T-2/T-6 RL-25A 28 317
13532 P=13 350 32 30.1 T-14/T-20 RL-32A 35 317
13538 P=13 350 38 35.7 T-20 RL-38A 41 317
350 14020 P=13 400 20 21.5 歩行用/T-2 RL-20A 23 367
14025 P=13 400 25 26.8 T-2 RL-25A 28 367
14032 P=13 400 32 34.0 T-14 RL-32A 35 367
14038 P=13 400 38 40.4 T-20 RL-38A 41 367
400 14520 P=13 450 20 24.2 歩行用/T-2 RL-20A 23 417
14525 P=13 450 25 30.3 T-2 RL-25A 28 417
14532 P=13 450 32 38.3 T-2/T-6 RL-32A 35 417
14538 P=13 450 38 45.6 T-14 RL-38A 41 417
14550 P=13 450 50 59.3 T-20 RL-50A 53 417
450 15020 P=13 500 20 26.6 歩行用/T-2 RL-20A 23 467
15025 P=13 500 25 33.4 歩行用/T-2 RL-25A 28 467
15032 P=13 500 32 42.2 T-2/T-6 RL-32A 35 467
15038 P=13 500 38 50.2 T-14/T-6 RL-38A 41 467
15050 P=13 500 50 65.4 T-20 RL-50A 53 467


SMQL-DC すきま26mm(P=30) 価格(消費税は含まれておりません)

みぞ幅
(mm)
製品符号 価格 セット価格
(円/組)
適用荷重 図面・施工要領書等
グレーチング
(円/枚)
受枠
(円/m)
ボルト
キャップ
(円/組)
100 SMQL-DC 11520 P=30 28,200 11,300 2,200 41,700 Tー20
150 SMQL-DC 12020 P=30 31,300 11,300 2,200 44,800 Tー2/T-14
SMQL-DC 12025 P=30 35,100 12,000 2,200 49,300 T-14/Tー20
SMQL-DC 12032 P=30 40,900 13,300 2,200 56,400 Tー20
200 SMQL-DC 12520 P=30 37,700 11,300 2,200 51,200 歩行用/Tー2
SMQL-DC 12525 P=30 42,200 12,000 2,200 56,400 T-2/Tー6
SMQL-DC 12532 P=30 50,200 13,300 2,200 65,700 T-14/Tー20
SMQL-DC 12538 P=30 56,700 14,500 2,200 73,400 Tー20
250 SMQL-DC 13020 P=30 42,700 11,300 2,200 56,200 歩行用
SMQL-DC 13025 P=30 47,800 12,000 2,200 62,000 Tー2
SMQL-DC 13032 P=30 55,400 13,300 2,200 70,900 Tー2/T-6
SMQL-DC 13038 P=30 64,900 14,500 2,200 81,600 Tー14
300 SMQL-DC 13520 P=30 49,800 11,300 2,200 63,300 歩行用
SMQL-DC 13525 P=30 55,200 12,000 2,200 69,400 歩行用/T-2
SMQL-DC 13532 P=30 65,000 13,300 2,200 80,500 Tー2
SMQL-DC 13538 P=30 74,400 14,500 2,200 91,100 Tー2/T-6
350 SMQL-DC 14020 P=30 54,600 11,300 2,200 68,100 歩行用
SMQL-DC 14025 P=30 59,400 12,000 2,200 73,600 歩行用
SMQL-DC 14032 P=30 70,600 13,300 2,200 86,100 歩行用/T-2
SMQL-DC 14038 P=30 80,100 14,500 2,200 96,800 T-2
SMQL-DC 14050 P=30 100,600 16,200 2,200 119,000 T-14
400 SMQL-DC 14520 P=30 60,900 11,300 2,200 74,400 歩行用
SMQL-DC 14525 P=30 69,400 12,000 2,200 83,600 歩行用
SMQL-DC 14532 P=30 80,100 13,300 2,200 95,600 歩行用/T-2
SMQL-DC 14538 P=30 93,300 14,500 2,200 110,000 T-2
SMQL-DC 14550 P=30 113,200 16,200 2,200 131,600 T-6
450 SMQL-DC 15020 P=30 66,900 11,300 2,200 80,400 歩行用
SMQL-DC 15025 P=30 75,500 12,000 2,200 89,700 歩行用
SMQL-DC 15032 P=30 86,000 13,300 2,200 101,500 歩行用/T-2
SMQL-DC 15050 P=30 122,600 16,200 2,200 141,000 T-2/T-6
※受枠は両側1m当りの価格です。

SMQL-DC すきま18mm(P=22) 価格(消費税は含まれておりません)

みぞ幅
(mm)
製品符号 価格 セット価格
(円/組)
適用荷重 図面・施工要領書等
グレーチング
(円/枚)
受枠
(円/m)
ボルト
キャップ
(円/組)
100 SMQL-DC 11520 P=22 32,900 11,300 2,200 46,400 T-20
150 SMQL-DC 12020 P=22 39,800 11,300 2,200 53,300 T-14/T-20
SMQL-DC 12025 P=22 47,200 12,000 2,200 61,400 T-20
SMQL-DC 12032 P=22 54,700 13,300 2,200 70,200 T-20
200 SMQL-DC 12520 P=22 48,500 11,300 2,200 62,000 T-2
SMQL-DC 12525 P=22 57,200 12,000 2,200 71,400 T-6/T-14
SMQL-DC 12532 P=22 66,700 13,300 2,200 82,200 T-20
250 SMQL-DC 13020 P=22 55,800 11,300 2,200 69,300 歩行用/T-2
SMQL-DC 13025 P=22 64,200 12,000 2,200 78,400 T-2
SMQL-DC 13032 P=22 74,400 13,300 2,200 89,900 T-6/T-14
SMQL-DC 13038 P=22 85,200 14,500 2,200 101,900 T-14/T-20
300 SMQL-DC 13520 P=22 63,600 11,300 2,200 77,100 歩行用/T-2
SMQL-DC 13525 P=22 73,500 12,000 2,200 87,700 T-2
SMQL-DC 13532 P=22 85,400 13,300 2,200 100,900 T-2/T-6
SMQL-DC 13538 P=22 97,500 14,500 2,200 114,200 T-14
350 SMQL-DC 14020 P=22 69,100 11,300 2,200 82,600 歩行用
SMQL-DC 14025 P=22 79,900 12,000 2,200 94,100 歩行用/T-2
SMQL-DC 14032 P=22 93,400 13,300 2,200 108,900 T-2
SMQL-DC 14038 P=22 107,000 14,500 2,200 123,700 T-2/T-6
SMQL-DC 14050 P=22 135,900 16,200 2,200 154,300 T-20
400 SMQL-DC 14520 P=22 76,900 11,300 2,200 90,400 歩行用
SMQL-DC 14525 P=22 89,200 12,000 2,200 103,400 歩行用/T-2
SMQL-DC 14532 P=22 104,000 13,300 2,200 119,500 T-2
SMQL-DC 14550 P=22 151,100 16,200 2,200 169,500 T-14
450 SMQL-DC 15020 P=22 81,900 11,300 2,200 95,400 歩行用
SMQL-DC 15025 P=22 95,600 12,000 2,200 109,800 歩行用
SMQL-DC 15032 P=22 112,800 13,300 2,200 128,300 歩行用/T-2
SMQL-DC 15038 P=22 132,900 14,500 2,200 149,600 T-2
SMQL-DC 15050 P=22 163,700 16,200 2,200 182,100 T-14
※受枠は両側1m当りの価格です。

SMQL-DC すきま11mm(P=15) 価格(消費税は含まれておりません)

みぞ幅
(mm)
製品符号 価格 セット価格
(円/組)
適用荷重 図面・施工要領書等
グレーチング
(円/枚)
受枠
(円/m)
ボルト
キャップ
(円/組)
100 SMQL-DC 11520 P=15 43,800 11,300 2,200 57,300 T-20
150 SMQL-DC 12020 P=15 48,300 11,300 2,200 61,800 T-20
SMQL-DC 12025 P=15 56,200 12,000 2,200 70,400 T-20
SMQL-DC 12032 P=15 70,300 13,300 2,200 85,800 T-20
200 SMQL-DC 12520 P=15 63,300 11,300 2,200 76,800 T-2/T-14
SMQL-DC 12525 P=15 73,800 12,000 2,200 88,000 T-14/T-20
SMQL-DC 12532 P=15 85,100 13,300 2,200 100,600 T-20
250 SMQL-DC 13020 P=15 70,600 11,300 2,200 84,100 T-2
SMQL-DC 13025 P=15 81,600 12,000 2,200 95,800 T-6/T-14
SMQL-DC 13032 P=15 96,400 13,300 2,200 111,900 T-20
300 SMQL-DC 13520 P=15 80,000 11,300 2,200 93,500 歩行用/T-2
SMQL-DC 13525 P=15 96,200 12,000 2,200 110,400 T-2
SMQL-DC 13532 P=15 111,900 13,300 2,200 127,400 T-14
SMQL-DC 13538 P=15 129,100 14,500 2,200 145,800 T-20
350 SMQL-DC 14020 P=15 89,400 11,300 2,200 102,900 歩行用/T-2
SMQL-DC 14025 P=15 105,600 12,000 2,200 119,800 T-2
SMQL-DC 14032 P=15 122,900 13,300 2,200 138,400 T-2/T-14
SMQL-DC 14038 P=15 142,500 14,500 2,200 159,200 T-14
SMQL-DC 14050 P=15 181,500 16,200 2,200 199,900 T-20
400 SMQL-DC 14520 P=15 100,500 11,300 2,200 114,000 歩行用/T-2
SMQL-DC 14525 P=15 118,400 12,000 2,200 132,600 T-2
SMQL-DC 14532 P=15 133,600 13,300 2,200 149,100 T-2/T-6
SMQL-DC 14538 P=15 155,700 14,500 2,200 172,400 T-14
SMQL-DC 14550 P=15 193,300 16,200 2,200 211,700 T-20
450 SMQL-DC 15020 P=15 104,600 11,300 2,200 118,100 歩行用
SMQL-DC 15025 P=15 127,600 12,000 2,200 141,800 歩行用/T-2
SMQL-DC 15032 P=15 148,800 13,300 2,200 164,300 T-2
SMQL-DC 15038 P=15 173,100 14,500 2,200 189,800 T-2/T-6
SMQL-DC 15050 P=15 221,500 16,200 2,200 239,900 T-20
※受枠は両側1m当りの価格です。

SMQL-DC すきま9mm(P=13) 価格(消費税は含まれておりません)

みぞ幅
(mm)
製品符号 価格 セット価格
(円/組)
適用荷重 図面・施工要領書等
グレーチング
(円/枚)
受枠
(円/m)
ボルト
キャップ
(円/組)
100 SMQL-DC 11520 P=13 47,700 11,300 2,200 61,200 T-20
150 SMQL-DC 12020 P=13 57,300 11,300 2,200 70,800 T-20
SMQL-DC 12025 P=13 66,100 12,000 2,200 80,300 T-20
SMQL-DC 12032 P=13 80,800 13,300 2,200 96,300 T-20
200 SMQL-DC 12520 P=13 69,000 11,300 2,200 82,500 T-6/T-14
SMQL-DC 12525 P=13 80,400 12,000 2,200 94,600 T-20
SMQL-DC 12532 P=13 100,200 13,300 2,200 115,700 T-20
250 SMQL-DC 13020 P=13 78,800 11,300 2,200 92,300 T-2
SMQL-DC 13025 P=13 91,800 12,000 2,200 106,000 T-14
SMQL-DC 13032 P=13 112,700 13,300 2,200 128,200 T-20
300 SMQL-DC 13520 P=13 90,000 11,300 2,200 103,500 T-2
SMQL-DC 13525 P=13 106,500 12,000 2,200 120,700 T-2/T-6
SMQL-DC 13532 P=13 131,600 13,300 2,200 147,100 T-14/T-20
SMQL-DC 13538 P=13 143,500 14,500 2,200 160,200 T-20
350 SMQL-DC 14020 P=13 100,900 11,300 2,200 114,400 歩行用/T-2
SMQL-DC 14025 P=13 117,700 12,000 2,200 131,900 T-2
SMQL-DC 14032 P=13 144,900 13,300 2,200 160,400 T-14
SMQL-DC 14038 P=13 158,900 14,500 2,200 175,600 T-20
400 SMQL-DC 14520 P=13 113,700 11,300 2,200 127,200 歩行用/T-2
SMQL-DC 14525 P=13 132,400 12,000 2,200 146,600 T-2
SMQL-DC 14532 P=13 163,000 13,300 2,200 178,500 T-2/T-6
SMQL-DC 14538 P=13 175,300 14,500 2,200 192,000 T-14
SMQL-DC 14550 P=13 226,700 16,200 2,200 245,100 T-20
450 SMQL-DC 15020 P=13 123,000 11,300 2,200 136,500 歩行用/T-2
SMQL-DC 15025 P=13 144,000 12,000 2,200 158,200 歩行用/T-2
SMQL-DC 15032 P=13 177,700 13,300 2,200 193,200 T-2/T-6
SMQL-DC 15038 P=13 194,400 14,500 2,200 211,100 T-14/T-6
SMQL-DC 15050 P=13 253,800 16,200 2,200 272,200 T-20
※受枠は両側1m当りの価格です。
