カネソウステンレス製グレーチングの情報はこちら

ステンレス製グレーチング

ボルト固定式　滑り止め模様付　側溝用　グレーチング
U字溝用固定金具付　ボルト固定式用ステンレス製受枠

適用荷重：T-14、T-6、T-2、歩行用（5.0kN/m2）
製品符号
グレーチング：SMQL すきま 26mm/18mm/11mm/9mm/6mm
受枠：SL-AC

製品写真

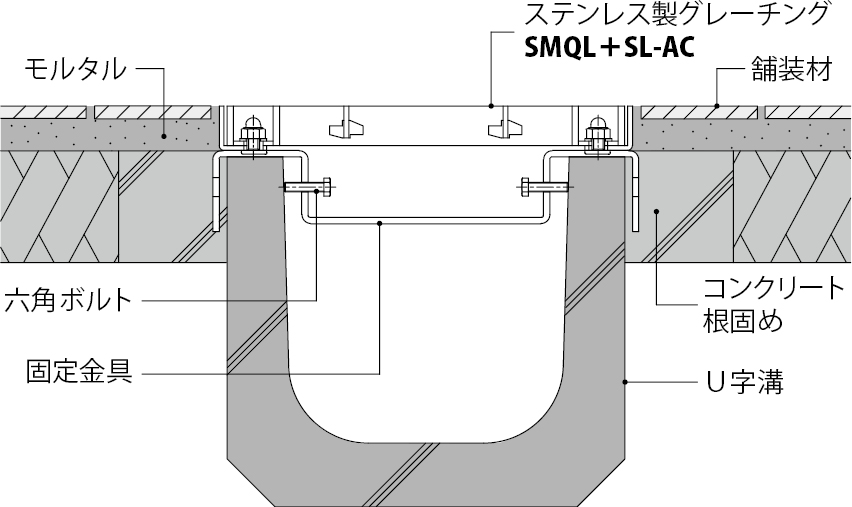

納まり図

拡大図

製品の特徴

  • U字溝天端に、簡単に取り付けができ、工期短縮に貢献します。
  • JIS A 5372 推奨仕様E-1 U形側溝に適合し、車道に並行して設置する側溝用として使用できます。
  • 適用荷重 歩行用（5.0kN/m2）は歩道でお使いいただけます。
  • グレーチング本体は、安全性を高くした滑り止め模様付です。

    滑り止め模様：ローレット

設置場所について

  • 適用荷重 T-14・T-6・T-2は、建物内、建物敷地内、公園敷地内、車道以外で、車両が走行することはまれで、走行することがあっても一時待避などで低速で走行するような、車両が乗り入れる可能性のある場所に設置できます。
    ※車両が頻繁に通行する場所や、フォークリフト等の特殊車両が通行する場所には適しません。
    ※T-14荷重の製品は、総重量が14トンを超える車両においても、1輪荷重5,000kgfまでの緊急車両等の一時的な乗り入れが可能です。

製品図面

ボルト固定部詳細図

すきま（メインバーピッチ）

部品構成

  1. メインバー
    材質：SUS304
  2. クロスバー
    材質：SUS304
  3. サイドバー
    材質：SUS304
  4. 受枠
    材質：SUS304
  5. 固定ボルト（M8×16）
    材質：SUS304
  6. 平座金
    材質：SUS304
  7. キャップ付Uナット（M8）
    材質：SUS304
  8. 固定金具
    材質：SUS304
  9. 六角ボルト（M6×25）
    材質：SUS304

別売部品

  • ボルトキャップ DC
  • T形レンチ 呼び13

U字溝みぞ幅ごとの納まり詳細図

U字溝用固定金具付ステンレス製受枠は、みぞ幅によって納まりが異なります。納まりは下記の詳細図をご覧ください。
みぞ幅150mm

みぞ幅180mm

みぞ幅240mm

みぞ幅300mm

幅決めプレートについて

  1. 受枠には、幅決めプレートが溶接で仮固定されており、精度の高い受枠の施工ができます。幅決めプレートは施工後、取り外してから、グレーチングを受枠に載せてください。

施工情報

  1. U字溝上端部と受枠下部とのすきまはコンクリート・モルタル等で埋めてください。
  2. 固定金具部分は、必ずコンクリートで根固めを行ってください。

販売情報

  1. ナットの締付けは、T形レンチ（呼び13）をご使用ください。
    固定ボルト部には専用のキャップを用意しております。

注文・発注情報

  1. ご注文は、下記要領でご指示ください。
    ＜例＞
    SMQL-14032 P=15＋SL-32AC-U30
    （グレーチング製品符号：SMQL　グレーチング呼称：14032　メインバーピッチ：P=15　受枠製品符号：SL-32AC　受枠呼称：U30）

ワンポイント情報

  1. ピッチ別ベースプレート部寸法について

寸法表

  1. すきま26mm（P=30）/すきま18mm（P=22）/すきま11mm（P=15）/すきま9mm（P=13）/すきま6mm（P=10）

    2. 価格

  2. すきま26mm（P=30）/すきま18mm（P=22）/すきま11mm（P=15）/すきま9mm（P=13）/すきま6mm（P=10）

寸法表　（すきま26mm　P=30）＜単位：mm＞

みぞ幅 グレーチング　SMQL 受枠　SL-AC
呼称 W1 W2 h 質量（kg） 適用荷重（側溝用） 呼称 H H1 BP
150 12020 P=30 150 200 20 5.8 T-14 U15 27 70 167
180 12520 P=30 200 250 20 7.2 T-2 U18 27 74 217
12525 P=30 200 250 25 9.0 T-6 U18 32 79 217
12532 P=30 200 250 32 11.3 T-14 U18 39 86 217
240 13520 P=30 300 350 20 9.7 歩行用 U24 27 78 317
13525 P=30 300 350 25 12.2 T-2 U24 32 83 317
13532 P=30 300 350 32 15.2 T-2 U24 39 90 317
13538 P=30 300 350 38 17.9 T-6 U24 45 96 317
300 14020 P=30 350 400 20 11.0 歩行用 U30 27 80 367
14025 P=30 350 400 25 13.5 歩行用 U30 32 85 367
14032 P=30 350 400 32 16.7 T-2 U30 39 92 367
14038 P=30 350 400 38 19.9 T-2 U30 45 98 367
14050 P=30 350 400 50 25.8 T-14 U30 57 110 367

寸法表　（すきま18mm　P=22）＜単位：mm＞

みぞ幅 グレーチング　SMQL 受枠　SL-AC
呼称 W1 W2 h 質量（kg） 適用荷重（側溝用） 呼称 H H1 BP
150 12020 P=22 150 200 20 7.2 T-14 U15 27 70 167
180 12520 P=22 200 250 20 9.0 T-2 U18 27 74 217
12525 P=22 200 250 25 11.3 T-14 U18 32 79 217
240 13520 P=22 300 350 20 12.3 T-2 U24 27 78 317
13525 P=22 300 350 25 15.4 T-2 U24 32 83 317
13532 P=22 300 350 32 19.3 T-6 U24 39 90 317
13538 P=22 300 350 38 22.9 T-14 U24 45 96 317
300 14020 P=22 350 400 20 13.7 歩行用 U30 27 80 367
14025 P=22 350 400 25 17.2 T-2 U30 32 85 367
14032 P=22 350 400 32 21.6 T-2 U30 39 92 367
14038 P=22 350 400 38 25.6 T-6 U30 45 98 367
14050 P=22 350 400 50 41.1 T-14 U30 57 110 367

寸法表　（すきま11mm　P=15）＜単位：mm＞

みぞ幅 グレーチング　SMQL 受枠　SL-AC
呼称 W1 W2 h 質量（kg） 適用荷重（側溝用） 呼称 H H1 BP
150 12020 P=15 150 200 20 9.8 T-14 U15 27 70 167
180 12520 P=15 200 250 20 11.3 T-14 U18 27 74 217
240 13520 P=15 300 350 20 16.8 T-2 U24 27 78 317
13525 P=15 300 350 25 21.1 T-2 U24 32 83 317
13532 P=15 300 350 32 26.6 T-14 U24 39 90 317
300 14020 P=15 350 400 20 19.0 T-2 U30 27 80 367
14025 P=15 350 400 25 23.7 T-2 U30 32 85 367
14032 P=15 350 400 32 30.0 T-14 U30 39 92 367

寸法表　（すきま9mm　P=13）＜単位：mm＞

みぞ幅 グレーチング　SMQL 受枠　SL-AC
呼称 W1 W2 h 質量（kg） 適用荷重（側溝用） 呼称 H H1 BP
150 12020 P=13 150 200 20 11.1 T-14 U15 27 70 167
180 12520 P=13 200 250 20 12.9 T-14 U18 27 74 217
240 13520 P=13 300 350 20 19.0 T-2 U24 27 78 317
13525 P=13 300 350 25 23.8 T-6 U24 32 83 317
13532 P=13 300 350 32 30.1 T-14 U24 39 90 317
300 14020 P=13 350 400 20 21.5 T-2 U30 27 80 367
14025 P=13 350 400 25 26.8 T-2 U30 32 85 367
14032 P=13 350 400 32 34.0 T-14 U30 39 92 367

寸法表　（すきま6mm　P=10）＜単位：mm＞

みぞ幅 グレーチング　SMQL 受枠　SL-AC
呼称 W1 W2 h 質量（kg） 適用荷重（側溝用） 呼称 H H1 BP
150 12020 P=10 150 200 20 13.8 T-14 U15 27 70 167
180 12520 P=10 200 250 20 17.1 T-14 U18 27 74 217
240 13520 P=10 300 350 20 23.7 T-2 U24 27 78 317
13525 P=10 300 350 25 29.4 T-14 U24 32 83 317
300 14020 P=10 350 400 20 26.9 T-2 U30 27 80 367
14025 P=10 350 400 25 33.4 T-6 U30 32 85 367
14032 P=10 350 400 32 42.5 T-14 U30 39 92 367

価格　（すきま26mm　P=30）

みぞ幅 グレーチング 受枠 価格
(円/セット)		 図面・施工要領書等
製品符号 呼称 価格
(円/枚)		 適用荷重
（側溝用）		 製品符号 呼称 価格
(円/m)
150 SMQL 12020 P=30 36,500 T-14 SL-20AC U15 20,800 57,300 CAD図面DXF図面DWG図面ご使用願い図
180 SMQL 12520 P=30 44,300 T-2 SL-20AC U18 20,800 65,100 CAD図面DXF図面DWG図面ご使用願い図
SMQL 12525 P=30 49,600 T-6 SL-25AC U18 21,400 71,000 CAD図面DXF図面DWG図面ご使用願い図
SMQL 12532 P=30 59,900 T-14 SL-32AC U18 22,800 82,700 CAD図面DXF図面DWG図面ご使用願い図
240 SMQL 13520 P=30 58,700 歩行用 SL-20AC U24 20,800 79,500 CAD図面DXF図面DWG図面ご使用願い図
SMQL 13525 P=30 65,500 T-2 SL-25AC U24 21,400 86,900 CAD図面DXF図面DWG図面ご使用願い図
SMQL 13532 P=30 77,900 T-2 SL-32AC U24 22,800 100,700 CAD図面DXF図面DWG図面ご使用願い図
SMQL 13538 P=30 90,700 T-6 SL-38AC U24 24,400 115,100 CAD図面DXF図面DWG図面ご使用願い図
300 SMQL 14020 P=30 64,400 歩行用 SL-20AC U30 20,800 85,200 CAD図面DXF図面DWG図面ご使用願い図
SMQL 14025 P=30 70,500 歩行用 SL-25AC U30 21,400 91,900 CAD図面DXF図面DWG図面ご使用願い図
SMQL 14032 P=30 84,800 T-2 SL-32AC U30 22,800 107,600 CAD図面DXF図面DWG図面ご使用願い図
SMQL 14038 P=30 97,700 T-2 SL-38AC U30 24,400 122,100 CAD図面DXF図面DWG図面ご使用願い図
SMQL 14050 P=30 118,300 T-14 SL-50AC U30 26,400 144,700 CAD図面DXF図面DWG図面ご使用願い図
※受枠は両側1ｍ当りの価格です。
※価格には消費税は含まれておりません。

価格　（すきま18mm　P=22）

みぞ幅 グレーチング 受枠 価格
(円/セット)		 図面・施工要領書等
製品符号 呼称 価格
(円/枚)		 適用荷重
（側溝用）		 製品符号 呼称 価格
(円/m)
150 SMQL 12020 P=22 46,500 T-14 SL-20AC U15 20,800 67,300 CAD図面DXF図面DWG図面ご使用願い図
180 SMQL 12520 P=22 57,000 T-2 SL-20AC U18 20,800 77,800 CAD図面DXF図面DWG図面ご使用願い図
SMQL 12525 P=22 67,500 T-14 SL-25AC U18 21,400 88,900 CAD図面DXF図面DWG図面ご使用願い図
240 SMQL 13520 P=22 74,900 T-2 SL-20AC U24 20,800 95,700 CAD図面DXF図面DWG図面ご使用願い図
SMQL 13525 P=22 87,300 T-2 SL-25AC U24 21,400 108,700 CAD図面DXF図面DWG図面ご使用願い図
SMQL 13532 P=22 102,000 T-6 SL-32AC U24 22,800 124,800 CAD図面DXF図面DWG図面ご使用願い図
SMQL 13538 P=22 120,800 T-14 SL-38AC U24 24,400 145,200 CAD図面DXF図面DWG図面ご使用願い図
300 SMQL 14020 P=22 81,500 歩行用 SL-20AC U30 20,800 102,300 CAD図面DXF図面DWG図面ご使用願い図
SMQL 14025 P=22 94,800 T-2 SL-25AC U30 21,400 116,200 CAD図面DXF図面DWG図面ご使用願い図
SMQL 14032 P=22 113,700 T-2 SL-32AC U30 22,800 136,500 CAD図面DXF図面DWG図面ご使用願い図
SMQL 14038 P=22 131,200 T-6 SL-38AC U30 24,400 155,600 CAD図面DXF図面DWG図面ご使用願い図
SMQL 14050 P=22 159,700 T-14 SL-50AC U30 26,400 186,100 CAD図面DXF図面DWG図面ご使用願い図
※受枠は両側1ｍ当りの価格です。
※価格には消費税は含まれておりません。

価格　（すきま11mm　P=15）

みぞ幅 グレーチング 受枠 価格
(円/セット)		 図面・施工要領書等
製品符号 呼称 価格
(円/枚)		 適用荷重
（側溝用）		 製品符号 呼称 価格
(円/m)
150 SMQL 12020 P=15 59,500 T-14 SL-20AC U15 20,800 80,300 CAD図面DXF図面DWG図面ご使用願い図
180 SMQL 12520 P=15 74,600 T-14 SL-20AC U18 20,800 95,400 CAD図面DXF図面DWG図面ご使用願い図
240 SMQL 13520 P=15 94,300 T-2 SL-20AC U24 20,800 115,100 CAD図面DXF図面DWG図面ご使用願い図
SMQL 13525 P=15 114,400 T-2 SL-25AC U24 21,400 135,800 CAD図面DXF図面DWG図面ご使用願い図
SMQL 13532 P=15 138,200 T-14 SL-32AC U24 22,800 161,000 CAD図面DXF図面DWG図面ご使用願い図
300 SMQL 14020 P=15 105,600 T-2 SL-20AC U30 20,800 126,400 CAD図面DXF図面DWG図面ご使用願い図
SMQL 14025 P=15 125,700 T-2 SL-25AC U30 21,400 147,100 CAD図面DXF図面DWG図面ご使用願い図
SMQL 14032 P=15 148,300 T-14 SL-32AC U30 22,800 171,100 CAD図面DXF図面DWG図面ご使用願い図
※受枠は両側1ｍ当りの価格です。
※価格には消費税は含まれておりません。

価格　（すきま9mm　P=13）

みぞ幅 グレーチング 受枠 価格
(円/セット)		 図面・施工要領書等
製品符号 呼称 価格
(円/枚)		 適用荷重
（側溝用）		 製品符号 呼称 価格
(円/m)
150 SMQL 12020 P=13 67,500 T-14 SL-20AC U15 20,800 88,300 CAD図面DXF図面DWG図面ご使用願い図
180 SMQL 12520 P=13 81,300 T-14 SL-20AC U18 20,800 102,100 CAD図面DXF図面DWG図面ご使用願い図
240 SMQL 13520 P=13 106,400 T-2 SL-20AC U24 20,800 127,200 CAD図面DXF図面DWG図面ご使用願い図
SMQL 13525 P=13 127,100 T-6 SL-25AC U24 21,400 148,500 CAD図面DXF図面DWG図面ご使用願い図
SMQL 13532 P=13 158,800 T-14 SL-32AC U24 22,800 181,600 CAD図面DXF図面DWG図面ご使用願い図
300 SMQL 14020 P=13 123,800 T-2 SL-20AC U30 20,800 144,600 CAD図面DXF図面DWG図面ご使用願い図
SMQL 14025 P=13 145,800 T-2 SL-25AC U30 21,400 167,200 CAD図面DXF図面DWG図面ご使用願い図
SMQL 14032 P=13 175,200 T-14 SL-32AC U30 22,800 198,000 CAD図面DXF図面DWG図面ご使用願い図
※受枠は両側1ｍ当りの価格です。
※価格には消費税は含まれておりません。

価格　（すきま6mm　P=10）

みぞ幅 グレーチング 受枠 価格
(円/セット)		 図面・施工要領書等
製品符号 呼称 価格
(円/枚)		 適用荷重
（側溝用）		 製品符号 呼称 価格
(円/m)
150 SMQL 12020 P=10 84,900 T-14 SL-20AC U15 20,800 105,700 CAD図面DXF図面DWG図面ご使用願い図
180 SMQL 12520 P=10 103,100 T-14 SL-20AC U18 20,800 123,900 CAD図面DXF図面DWG図面ご使用願い図
240 SMQL 13520 P=10 140,100 T-2 SL-20AC U24 20,800 160,900 CAD図面DXF図面DWG図面ご使用願い図
SMQL 13525 P=10 166,200 T-14 SL-25AC U24 21,400 187,600 CAD図面DXF図面DWG図面ご使用願い図
300 SMQL 14020 P=10 152,400 T-2 SL-20AC U30 20,800 173,200 CAD図面DXF図面DWG図面ご使用願い図
SMQL 14025 P=10 180,400 T-6 SL-25AC U30 21,400 201,800 CAD図面DXF図面DWG図面ご使用願い図
SMQL 14032 P=10 223,500 T-14 SL-32AC U30 22,800 246,300 CAD図面DXF図面DWG図面ご使用願い図
※受枠は両側1ｍ当りの価格です。
※価格には消費税は含まれておりません。
