マンホール・ハンドホール鉄蓋

ハンドホール用 簡易密閉形(簡易防水・防臭形)

SMR-8
適用荷重:T-8
鉄蓋製品の強度基準はこちらをご覧ください。

製品写真

SMR-8

製品の特徴

  • 簡易密閉形のハンドホール鉄蓋です。
  • 国土交通省型H5、H6ブロックハンドホール用です。
  • 総重量8,000kgfまでの車両の通行が可能です。
  • 工場敷地内や歩道など車両の通行量が少ない場所に設置できます。
  • 防錆力に優れた樹脂系塗装を施しています。

該当規格

規格名称 記号 呼称
(サイズ)
電気設備標準詳細設計図集 EC-123-11f 400×800
EC-123-11g 600×1200

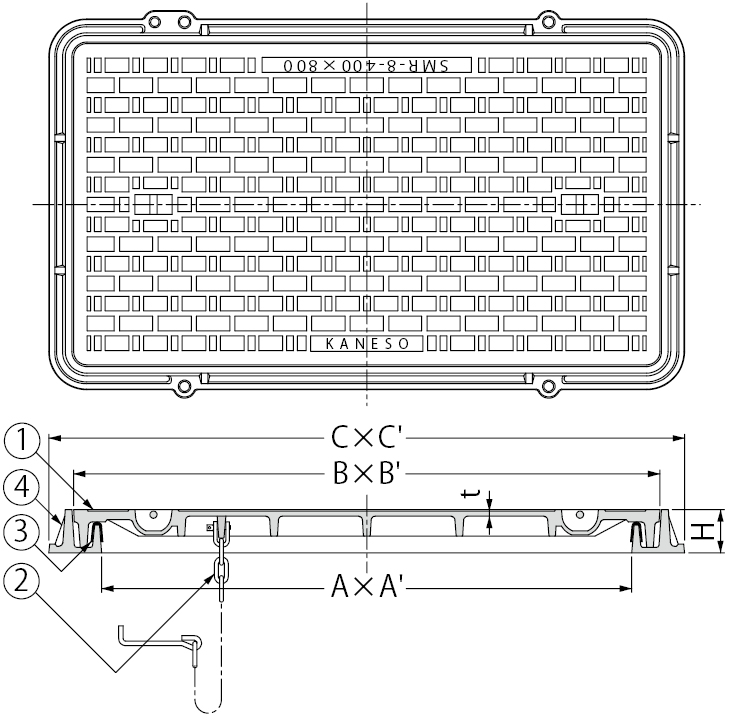

製品図面

SMR-8

SMR-8


    部品構成

  1. 蓋 材質:
    FCD500(SMR-8-600×1200)
    FC200(SMR-8-400×800)
    処理:樹脂系塗装
  2. 鎖 材質:SWRM 処理:溶融亜鉛めっき
  3. パッキン 材質:クロロプレンゴム
  4. 枠 材質:FC200 処理:樹脂系塗装


    施工上の注意

  • 受枠のアンカーボルトによる固定は、受枠の変形・破損を防ぐため、手締めで均等に締め込んでください。

    注文・発注情報

  • 把手用キャップを用意しています(別売)。砂などによる把手の目詰まりを防ぎます。
  • Aキャップ
    Aキャップ

  • 盗難防止用鎖の有無は、下記要領でご指示ください。
    <例>鎖なし→SMR-8-400×800-a
         鎖つき→SMR-8-400×800-b
  • 開閉ハンドルB型を使用して下さい。


寸法表<単位:mm>

呼称 A A' B B' C C' H t L1 L2 鎖B型 把手数
400×800 400 800 485 885 560 960 65 13 550 550 φ6×800 2
600×1200 600 1200 683 1283 760 1360 65 8 740 750 φ6×800 4

質量・破壊荷重・適用荷重<加重体:Φ150>

呼称 蓋質量(kg) 総質量(kg) 破壊荷重 適用荷重
400×800 63 105 80kN以上 T-8
600×1200 107 166 80kN以上 T-8

価格(消費税は含まれておりません)

製品符号−呼称 a:鎖なし(円/組) b:鎖付き(円/組) 図面・施工要領書等
SMR-8-400×800 97,400 99,100
SMR-8-600×1200 157,400 159,100
