カネソウステンレス製グレーチングの情報はこちら

ステンレス製グレーチング

ボルト固定式　プレーンタイプ　集水桝用

適用荷重：T-20、T-14、T-6、T-2、歩行用
製品符号：SMWL
すきま
26mm/18mm/11mm/9mm

製品写真

SMW

製品の特徴

  • 蓋と受枠のガタツキや音の発生を抑えるボルト固定式です。
  • すきまは26mm、18mm、11mm、9mmの4種類があります。

規格対照表
規格名称 呼称（サイズ）
公共建築協会評価対象品 全サイズ

製品図面

SMW

ボルト固定部詳細図

すきま（メインバーピッチ）

SMW

部品構成

  1. メインバー
    材質：SUS304
  2. クロスバー
    材質：SUS304
  3. サイドバー
    材質：SUS304
  4. 受枠
    材質：SUS304
  5. 固定ボルト（M8×16）
    材質：SUS304
  6. 平座金
    材質：SUS304
  7. キャップ付Uナット（M8）
    材質：SUS304
  8. アンカー
    材質：SECC

別売部品

  • ボルトキャップ DC
  • T形レンチ 呼び13

注文・発注情報

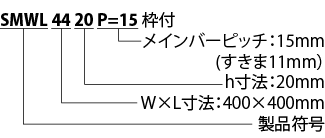

  1. ご注文は下記要領でご指示ください。
    ＜例＞
    SMWL-4420　P=15　枠付
    （グレーチング製品符号：SMWL　グレーチング呼称：4420　メインバーピッチ：P=15）

ワンポイント情報

寸法・質量表

寸法・質量表　すきま26mm（P=30）＜単位：mm＞

桝内径
（mm）		 グレーチング 受枠
呼称−メインバーピッチ W L h 質量（kg） 適用荷重 A B H 質量（kg）
250×250 3320 P=30 300 300 20 2.6 歩行用 310 310 23 1.4
3325 P=30 300 300 25 3.2 T-2 310 310 28 1.5
3332 P=30 300 300 32 4.0 T-14 310 310 35 1.7
3338 P=30 300 300 38 4.5 T-20 310 310 41 2.1
300×300 3520A P=30 350 350 20 3.4 歩行用 360 360 23 1.6
3525A P=30 350 350 25 4.2 T-2 360 360 28 1.8
3532A P=30 350 350 32 5.2 T-2 360 360 35 2.0
3538A P=30 350 350 38 6.3 T-14 360 360 41 2.4
350×350 4420 P=30 400 400 20 4.7 歩行用 410 410 23 1.9
4425 P=30 400 400 25 5.5 歩行用 410 410 28 2.1
4432 P=30 400 400 32 6.8 T-2 410 410 35 2.3
4450 P=30 400 400 50 10.4 T-20 410 410 53 3.2
400×400 4520A P=30 450 450 20 5.7 歩行用 460 460 23 2.1
4525A P=30 450 450 25 6.8 歩行用 460 460 28 2.3
4532A P=30 450 450 32 8.5 T-2 460 460 35 2.6
4550A P=30 450 450 50 12.7 T-14 460 460 53 3.6
450×450 5520 P=30 500 500 20 7.0 歩行用 510 510 23 2.4
5525 P=30 500 500 25 8.6 歩行用 510 510 28 2.6
5532 P=30 500 500 32 11.0 歩行用 510 510 35 2.9
5538 P=30 500 500 38 12.3 T-2 510 510 41 3.4
5550 P=30 500 500 50 15.6 T-14 510 510 53 4.0
500×500 5520A P=30 550 550 20 8.2 歩行用 560 560 23 2.7
5538A P=30 550 550 38 15.2 T-2 560 560 41 3.7
5550A P=30 550 550 50 19.9 T-6 560 560 53 4.4
550×550 6620 P=30 600 600 20 9.4 歩行用 610 610 23 3.0
6638 P=30 600 600 38 17.5 T-2 610 610 41 4.1
600×600 6520A P=30 650 650 20 11.1 歩行用 660 660 23 3.2
6550A P=30 650 650 50 27.1 T-2 660 660 53 5.2

寸法・質量表　すきま18mm（P=22）＜単位：mm＞

桝内径
（mm）		 グレーチング 受枠
呼称−メインバーピッチ W L h 質量（kg） 適用荷重 A B H 質量（kg）
250×250 3320 P=22 300 300 20 3.4 T-2 310 310 23 1.4
3325 P=22 300 300 25 4.1 T-2 310 310 28 1.5
3332 P=22 300 300 32 5.2 T-14 310 310 35 1.7
3338 P=22 300 300 38 6.0 T-20 310 310 41 2.1
300×300 3520A P=22 350 350 20 4.5 歩行用 360 360 23 1.6
3525A P=22 350 350 25 5.4 T-2 360 360 28 1.8
3532A P=22 350 350 32 6.6 T-14 360 360 35 2.0
3538A P=22 350 350 38 8.0 T-20 360 360 41 2.4
350×350 4420 P=22 400 400 20 5.7 歩行用 410 410 23 1.9
4425 P=22 400 400 25 7.0 T-2 410 410 28 2.1
4432 P=22 400 400 32 8.8 T-2 410 410 35 2.3
4438 P=22 400 400 38 10.0 T-14 410 410 41 2.8
4450 P=22 400 400 50 12.8 T-20 410 410 53 3.2
400×400 4520A P=22 450 450 20 7.4 歩行用 460 460 23 2.1
4525A P=22 450 450 25 8.9 歩行用 460 460 28 2.3
4532A P=22 450 450 32 11.1 T-2 460 460 35 2.6
4538A P=22 450 450 38 13.2 T-6 460 460 41 3.1
4550A P=22 450 450 50 16.8 T-20 460 460 53 3.6
450×450 5520 P=22 500 500 20 8.8 歩行用 510 510 23 2.4
5525 P=22 500 500 25 11.0 歩行用 510 510 28 2.6
5532 P=22 500 500 32 13.6 T-2 510 510 35 2.9
5550 P=22 500 500 50 20.3 T-20 510 510 53 4.0
500×500 5520A P=22 550 550 20 10.2 歩行用 560 560 23 2.7
5532A P=22 550 550 32 16.1 T-2 560 560 35 3.3
5550A P=22 550 550 50 24.8 T-14 560 560 53 4.4
550×550 6620 P=22 600 600 20 11.9 歩行用 610 610 23 3.0
6632 P=22 600 600 32 19.5 T-2 610 610 35 3.6
600×600 6520A P=22 650 650 20 14.2 歩行用 660 660 23 3.2
6538A P=22 650 650 38 26.6 T-2 660 660 41 4.4
6550A P=22 650 650 50 34.7 T-6 660 660 53 5.2

寸法・質量表　すきま11mm（P=15）＜単位：mm＞

桝内径
（mm）		 グレーチング 受枠
呼称−メインバーピッチ W L h 質量（kg） 適用荷重 A B H 質量（kg）
250×250 3320 P=15 300 300 20 4.3 T-2 310 310 23 1.4
3325 P=15 300 300 25 5.5 T-14 310 310 28 1.5
3332 P=15 300 300 32 6.9 T-20 310 310 35 1.7
300×300 3520A P=15 350 350 20 6.0 T-2 360 360 23 1.6
3525A P=15 350 350 25 7.5 T-6 360 360 28 1.8
3532A P=15 350 350 32 9.3 T-20 360 360 35 2.0
350×350 4420 P=15 400 400 20 7.9 T-2 410 410 23 1.9
4425 P=15 400 400 25 9.5 T-2 410 410 28 2.1
4432 P=15 400 400 32 12.0 T-14 410 410 35 2.3
4438 P=15 400 400 38 14.3 T-20 410 410 41 2.8
400×400 4520A P=15 450 450 20 9.9 歩行用 460 460 23 2.1
4525A P=15 450 450 25 12.0 T-2 460 460 28 2.3
4532A P=15 450 450 32 15.2 T-14 460 460 35 2.6
4538A P=15 450 450 38 18.0 T-20 460 460 41 3.1
450×450 5520 P=15 500 500 20 12.0 歩行用 510 510 23 2.4
5525 P=15 500 500 25 15.2 T-2 510 510 28 2.6
5532 P=15 500 500 32 19.1 T-2 510 510 35 2.9
5538 P=15 500 500 38 21.8 T-14 510 510 41 3.4
5550 P=15 500 500 50 28.0 T-20 510 510 53 4.0
500×500 5520A P=15 550 550 20 14.1 歩行用 560 560 23 2.7
5525A P=15 550 550 25 17.5 T-2 560 560 28 2.9
5538A P=15 550 550 38 26.5 T-14 560 560 41 3.7
5550A P=15 550 550 50 34.5 T-20 560 560 53 4.4
550×550 6620 P=15 600 600 20 16.5 歩行用 610 610 23 3.0
6632 P=15 600 600 32 26.4 T-2 610 610 35 3.6
6638 P=15 600 600 38 31.3 T-6 610 610 41 4.1
6650 P=15 600 600 50 40.7 T-20 610 610 53 4.8
600×600 6520A P=15 650 650 20 19.2 歩行用 660 660 23 3.2
6532A P=15 650 650 32 30.7 T-2 660 660 35 3.9
6550A P=15 650 650 50 47.2 T-20 660 660 53 5.2

寸法・質量表　すきま9mm（P=13）＜単位：mm＞

桝内径
（mm）		 グレーチング 受枠
呼称−メインバーピッチ W L h 質量（kg） 適用荷重 A B H 質量（kg）
250×250 3320 P=13 300 300 20 4.9 T-6 310 310 23 1.4
3325 P=13 300 300 25 6.2 T-20 310 310 28 1.5
3332 P=13 300 300 32 7.8 T-20 310 310 35 1.7
300×300 3520A P=13 350 350 20 6.9 T-2 360 360 23 1.6
3525A P=13 350 350 25 8.6 T-14 360 360 28 1.8
3532A P=13 350 350 32 10.7 T-20 360 360 35 2.0
350×350 4420 P=13 400 400 20 8.9 T-2 410 410 23 1.9
4425 P=13 400 400 25 10.8 T-2 410 410 28 2.1
4432 P=13 400 400 32 13.6 T-14 410 410 35 2.3
4438 P=13 400 400 38 16.2 T-20 410 410 41 2.8
400×400 4520A P=13 450 450 20 11.3 T-2 460 460 23 2.1
4525A P=13 450 450 25 13.8 T-2 460 460 28 2.3
4532A P=13 450 450 32 17.3 T-14 460 460 35 2.6
4538A P=13 450 450 38 20.7 T-20 460 460 41 3.1
450×450 5520 P=13 500 500 20 13.6 歩行用 510 510 23 2.4
5525 P=13 500 500 25 17.2 T-2 510 510 28 2.6
5532 P=13 500 500 32 21.6 T-14 510 510 35 2.9
5538 P=13 500 500 38 24.8 T-20 510 510 41 3.4
500×500 5520A P=13 550 550 20 15.7 歩行用 560 560 23 2.7
5525A P=13 550 550 25 19.5 T-2 560 560 28 2.9
5538A P=13 550 550 38 29.7 T-14 560 560 41 3.7
5550A P=13 550 550 50 38.5 T-20 560 560 53 4.4
550×550 6620 P=13 600 600 20 18.6 歩行用 610 610 23 3.0
6625 P=13 600 600 25 23.3 T-2 610 610 28 3.2
6638 P=13 600 600 38 35.4 T-14 610 610 41 4.1
6650 P=13 600 600 50 46.0 T-20 610 610 53 4.8
600×600 6520A P=13 650 650 20 21.9 歩行用 660 660 23 3.2
6532A P=13 650 650 32 35.1 T-2 660 660 35 3.9
6538A P=13 650 650 38 41.5 T-6 660 660 41 4.4
6550A P=13 650 650 50 53.9 T-20 660 660 53 5.2

すきま26mm（P=30）　価格

桝内径
（mm）		 製品符号 呼称−メインバーピッチ 価格 適用荷重 図面・施工要領書等
本体
（円/枚）		 受枠
（円/枚）
250×250 SMWL 3320 P=30 20,300 15,300 歩行用 cad図面dxf図面DWG図面ご使用願い図
250×250 SMWL 3325 P=30 22,700 15,900 T-2 cad図面dxf図面DWG図面ご使用願い図
250×250 SMWL 3332 P=30 26,400 16,700 T-14 cad図面dxf図面DWG図面ご使用願い図
250×250 SMWL 3338 P=30 29,400 18,100 T-20 cad図面dxf図面DWG図面ご使用願い図
300×300 SMWL 3520A P=30 24,500 16,200 歩行用 cad図面dxf図面DWG図面ご使用願い図
300×300 SMWL 3525A P=30 27,900 16,900 T-2 cad図面dxf図面DWG図面ご使用願い図
300×300 SMWL 3532A P=30 32,800 17,400 T-2 cad図面dxf図面DWG図面ご使用願い図
300×300 SMWL 3538A P=30 37,200 19,200 T-14 cad図面dxf図面DWG図面ご使用願い図
350×350 SMWL 4420 P=30 28,200 17,000 歩行用 cad図面dxf図面DWG図面ご使用願い図
350×350 SMWL 4425 P=30 32,300 17,800 歩行用 cad図面dxf図面DWG図面ご使用願い図
350×350 SMWL 4432 P=30 38,500 18,400 T-2 cad図面dxf図面DWG図面ご使用願い図
350×350 SMWL 4450 P=30 54,000 22,200 T-20 cad図面dxf図面DWG図面ご使用願い図
400×400 SMWL 4520A P=30 34,200 17,600 歩行用 cad図面dxf図面DWG図面ご使用願い図
400×400 SMWL 4525A P=30 39,600 18,700 歩行用 cad図面dxf図面DWG図面ご使用願い図
400×400 SMWL 4532A P=30 47,700 19,500 T-2 cad図面dxf図面DWG図面ご使用願い図
400×400 SMWL 4550A P=30 67,800 23,200 T-14 cad図面dxf図面DWG図面ご使用願い図
450×450 SMWL 5520 P=30 38,400 18,500 歩行用 cad図面dxf図面DWG図面ご使用願い図
450×450 SMWL 5525 P=30 44,000 19,800 歩行用 cad図面dxf図面DWG図面ご使用願い図
450×450 SMWL 5532 P=30 53,200 20,600 歩行用 cad図面dxf図面DWG図面ご使用願い図
450×450 SMWL 5538 P=30 61,200 22,700 T-2 cad図面dxf図面DWG図面ご使用願い図
450×450 SMWL 5550 P=30 76,200 23,900 T-14 cad図面dxf図面DWG図面ご使用願い図
500×500 SMWL 5520A P=30 47,000 21,200 歩行用 cad図面dxf図面DWG図面ご使用願い図
500×500 SMWL 5538A P=30 76,700 24,700 T-2 cad図面dxf図面DWG図面ご使用願い図
500×500 SMWL 5550A P=30 97,600 26,300 T-6 cad図面dxf図面DWG図面ご使用願い図
550×550 SMWL 6620 P=30 54,700 21,700 歩行用 cad図面dxf図面DWG図面ご使用願い図
550×550 SMWL 6638 P=30 90,700 26,200 T-2 cad図面dxf図面DWG図面ご使用願い図
600×600 SMWL 6520A P=30 60,300 22,700 歩行用 cad図面dxf図面DWG図面ご使用願い図
600×600 SMWL 6550A P=30 128,400 28,900 T-2 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

すきま18mm（P=22）　価格

桝内径
（mm）		 製品符号 呼称−メインバーピッチ 価格 適用荷重 図面・施工要領書等
本体
（円/枚）		 受枠
（円/枚）
250×250 SMWL 3320 P=22 23,800 15,300 T-2 cad図面dxf図面DWG図面ご使用願い図
250×250 SMWL 3325 P=22 26,900 15,900 T-2 cad図面dxf図面DWG図面ご使用願い図
250×250 SMWL 3332 P=22 31,600 16,700 T-14 cad図面dxf図面DWG図面ご使用願い図
250×250 SMWL 3338 P=22 37,300 18,100 T-20 cad図面dxf図面DWG図面ご使用願い図
300×300 SMWL 3520A P=22 28,900 16,200 歩行用 cad図面dxf図面DWG図面ご使用願い図
300×300 SMWL 3525A P=22 33,100 16,900 T-2 cad図面dxf図面DWG図面ご使用願い図
300×300 SMWL 3532A P=22 40,300 17,400 T-14 cad図面dxf図面DWG図面ご使用願い図
300×300 SMWL 3538A P=22 46,000 19,200 T-20 cad図面dxf図面DWG図面ご使用願い図
350×350 SMWL 4420 P=22 33,200 17,000 歩行用 cad図面dxf図面DWG図面ご使用願い図
350×350 SMWL 4425 P=22 38,300 17,800 T-2 cad図面dxf図面DWG図面ご使用願い図
350×350 SMWL 4432 P=22 45,900 18,400 T-2 cad図面dxf図面DWG図面ご使用願い図
350×350 SMWL 4438 P=22 57,400 20,400 T-14 cad図面dxf図面DWG図面ご使用願い図
350×350 SMWL 4450 P=22 65,200 22,200 T-20 cad図面dxf図面DWG図面ご使用願い図
400×400 SMWL 4520A P=22 42,600 17,600 歩行用 cad図面dxf図面DWG図面ご使用願い図
400×400 SMWL 4525A P=22 49,700 18,700 歩行用 cad図面dxf図面DWG図面ご使用願い図
400×400 SMWL 4532A P=22 60,400 19,500 T-2 cad図面dxf図面DWG図面ご使用願い図
400×400 SMWL 4538A P=22 70,200 21,500 T-6 cad図面dxf図面DWG図面ご使用願い図
400×400 SMWL 4550A P=22 87,400 23,200 T-20 cad図面dxf図面DWG図面ご使用願い図
450×450 SMWL 5520 P=22 46,500 18,500 歩行用 cad図面dxf図面DWG図面ご使用願い図
450×450 SMWL 5525 P=22 54,400 19,800 歩行用 cad図面dxf図面DWG図面ご使用願い図
450×450 SMWL 5532 P=22 66,100 20,600 T-2 cad図面dxf図面DWG図面ご使用願い図
450×450 SMWL 5550 P=22 96,300 23,900 T-20 cad図面dxf図面DWG図面ご使用願い図
500×500 SMWL 5520A P=22 58,200 21,200 歩行用 cad図面dxf図面DWG図面ご使用願い図
500×500 SMWL 5532A P=22 82,700 22,500 T-2 cad図面dxf図面DWG図面ご使用願い図
500×500 SMWL 5550A P=22 123,800 26,300 T-14 cad図面dxf図面DWG図面ご使用願い図
550×550 SMWL 6620 P=22 70,600 21,700 歩行用 cad図面dxf図面DWG図面ご使用願い図
550×550 SMWL 6632 P=22 101,300 23,700 T-2 cad図面dxf図面DWG図面ご使用願い図
600×600 SMWL 6520A P=22 77,200 22,700 歩行用 cad図面dxf図面DWG図面ご使用願い図
600×600 SMWL 6538A P=22 129,600 27,600 T-2 cad図面dxf図面DWG図面ご使用願い図
600×600 SMWL 6550A P=22 166,300 28,900 T-6 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

すきま11mm（P=15）　価格

桝内径
（mm）		 製品符号 呼称−メインバーピッチ 価格 適用荷重 図面・施工要領書等
本体
（円/枚）		 受枠
（円/枚）
250×250 SMWL 3320 P=15 30,100 15,300 T-2 cad図面dxf図面DWG図面ご使用願い図
250×250 SMWL 3325 P=15 34,200 15,900 T-14 cad図面dxf図面DWG図面ご使用願い図
250×250 SMWL 3332 P=15 40,600 16,700 T-20 cad図面dxf図面DWG図面ご使用願い図
300×300 SMWL 3520A P=15 37,100 16,200 T-2 cad図面dxf図面DWG図面ご使用願い図
300×300 SMWL 3525A P=15 42,600 16,900 T-6 cad図面dxf図面DWG図面ご使用願い図
300×300 SMWL 3532A P=15 53,100 17,400 T-20 cad図面dxf図面DWG図面ご使用願い図
350×350 SMWL 4420 P=15 43,800 17,000 T-2 cad図面dxf図面DWG図面ご使用願い図
350×350 SMWL 4425 P=15 50,500 17,800 T-2 cad図面dxf図面DWG図面ご使用願い図
350×350 SMWL 4432 P=15 61,400 18,400 T-14 cad図面dxf図面DWG図面ご使用願い図
350×350 SMWL 4438 P=15 71,200 20,400 T-20 cad図面dxf図面DWG図面ご使用願い図
400×400 SMWL 4520A P=15 55,300 17,600 歩行用 cad図面dxf図面DWG図面ご使用願い図
400×400 SMWL 4525A P=15 64,600 18,700 T-2 cad図面dxf図面DWG図面ご使用願い図
400×400 SMWL 4532A P=15 79,300 19,500 T-14 cad図面dxf図面DWG図面ご使用願い図
400×400 SMWL 4538A P=15 92,500 21,500 T-20 cad図面dxf図面DWG図面ご使用願い図
450×450 SMWL 5520 P=15 61,500 18,500 歩行用 cad図面dxf図面DWG図面ご使用願い図
450×450 SMWL 5525 P=15 71,300 19,800 T-2 cad図面dxf図面DWG図面ご使用願い図
450×450 SMWL 5532 P=15 87,600 20,600 T-2 cad図面dxf図面DWG図面ご使用願い図
450×450 SMWL 5538 P=15 102,100 22,700 T-14 cad図面dxf図面DWG図面ご使用願い図
450×450 SMWL 5550 P=15 127,900 23,900 T-20 cad図面dxf図面DWG図面ご使用願い図
500×500 SMWL 5520A P=15 77,000 21,200 歩行用 cad図面dxf図面DWG図面ご使用願い図
500×500 SMWL 5525A P=15 92,200 21,600 T-2 cad図面dxf図面DWG図面ご使用願い図
500×500 SMWL 5538A P=15 130,900 24,700 T-14 cad図面dxf図面DWG図面ご使用願い図
500×500 SMWL 5550A P=15 167,600 26,300 T-20 cad図面dxf図面DWG図面ご使用願い図
550×550 SMWL 6620 P=15 93,200 21,700 歩行用 cad図面dxf図面DWG図面ご使用願い図
550×550 SMWL 6632 P=15 134,700 23,700 T-2 cad図面dxf図面DWG図面ご使用願い図
550×550 SMWL 6638 P=15 159,300 26,200 T-6 cad図面dxf図面DWG図面ご使用願い図
550×550 SMWL 6650 P=15 201,300 27,500 T-20 cad図面dxf図面DWG図面ご使用願い図
600×600 SMWL 6520A P=15 103,400 22,700 歩行用 cad図面dxf図面DWG図面ご使用願い図
600×600 SMWL 6532A P=15 149,500 24,800 T-2 cad図面dxf図面DWG図面ご使用願い図
600×600 SMWL 6550A P=15 226,800 28,900 T-20 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

すきま9mm（P=13）　価格

桝内径
（mm）		 製品符号 呼称−メインバーピッチ 価格 適用荷重 図面・施工要領書等
本体
（円/枚）		 受枠
（円/枚）
250×250 SMWL 3320 P=13 32,400 15,300 T-6 cad図面dxf図面DWG図面ご使用願い図
250×250 SMWL 3325 P=13 36,800 15,900 T-20 cad図面dxf図面DWG図面ご使用願い図
250×250 SMWL 3332 P=13 44,500 16,700 T-20 cad図面dxf図面DWG図面ご使用願い図
300×300 SMWL 3520A P=13 42,000 16,200 T-2 cad図面dxf図面DWG図面ご使用願い図
300×300 SMWL 3525A P=13 48,500 16,900 T-14 cad図面dxf図面DWG図面ご使用願い図
300×300 SMWL 3532A P=13 60,700 17,400 T-20 cad図面dxf図面DWG図面ご使用願い図
350×350 SMWL 4420 P=13 47,700 17,000 T-2 cad図面dxf図面DWG図面ご使用願い図
350×350 SMWL 4425 P=13 55,200 17,800 T-2 cad図面dxf図面DWG図面ご使用願い図
350×350 SMWL 4432 P=13 68,200 18,400 T-14 cad図面dxf図面DWG図面ご使用願い図
350×350 SMWL 4438 P=13 79,100 20,400 T-20 cad図面dxf図面DWG図面ご使用願い図
400×400 SMWL 4520A P=13 60,500 17,600 T-2 cad図面dxf図面DWG図面ご使用願い図
400×400 SMWL 4525A P=13 70,600 18,700 T-2 cad図面dxf図面DWG図面ご使用願い図
400×400 SMWL 4532A P=13 87,200 19,500 T-14 cad図面dxf図面DWG図面ご使用願い図
400×400 SMWL 4538A P=13 102,100 21,500 T-20 cad図面dxf図面DWG図面ご使用願い図
450×450 SMWL 5520 P=13 69,000 18,500 歩行用 cad図面dxf図面DWG図面ご使用願い図
450×450 SMWL 5525 P=13 79,100 19,800 T-2 cad図面dxf図面DWG図面ご使用願い図
450×450 SMWL 5532 P=13 100,000 20,600 T-14 cad図面dxf図面DWG図面ご使用願い図
450×450 SMWL 5538 P=13 114,600 22,700 T-20 cad図面dxf図面DWG図面ご使用願い図
500×500 SMWL 5520A P=13 86,100 21,200 歩行用 cad図面dxf図面DWG図面ご使用願い図
500×500 SMWL 5525A P=13 103,200 21,600 T-2 cad図面dxf図面DWG図面ご使用願い図
500×500 SMWL 5538A P=13 147,700 24,700 T-14 cad図面dxf図面DWG図面ご使用願い図
500×500 SMWL 5550A P=13 188,800 26,300 T-20 cad図面dxf図面DWG図面ご使用願い図
550×550 SMWL 6620 P=13 105,400 21,700 歩行用 cad図面dxf図面DWG図面ご使用願い図
550×550 SMWL 6625 P=13 125,100 22,500 T-2 cad図面dxf図面DWG図面ご使用願い図
550×550 SMWL 6638 P=13 180,800 26,200 T-14 cad図面dxf図面DWG図面ご使用願い図
550×550 SMWL 6650 P=13 229,000 27,500 T-20 cad図面dxf図面DWG図面ご使用願い図
600×600 SMWL 6520A P=13 114,500 22,700 歩行用 cad図面dxf図面DWG図面ご使用願い図
600×600 SMWL 6532A P=13 165,600 24,800 T-2 cad図面dxf図面DWG図面ご使用願い図
600×600 SMWL 6538A P=13 196,200 27,600 T-6 cad図面dxf図面DWG図面ご使用願い図
600×600 SMWL 6550A P=13 251,700 28,900 T-20 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。
お問い合わせ・ご意見はinfo@kaneso.co.jpまでお願いします。
