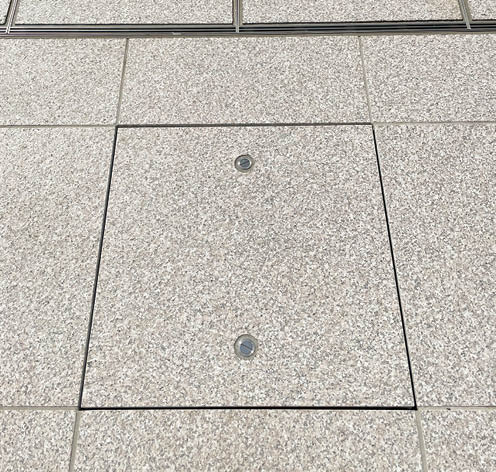

製品写真
製品の特徴
- 石貼後のすきまは6mmです。歩行時の安全性と排水性を確保します。
- 強度はT-2用で、総重量2,000kgfまでの車両の乗り入れが可能です。
- 建物内、建物敷地内、公園敷地内、車道以外で車両の乗り入れる可能性のある場所に設置できます。
※車両が頻繁に通行する場所や、フォークリフト等の特殊車両が通行する場所には適しません。。
製品図面
部品構成
- 蓋
材質：SPHC
処理：溶融亜鉛めっき - 受枠
材質：SS400
処理：溶融亜鉛めっき - インサート把手
材質：SUS304 - アンカー
材質：SS400
処理：溶融亜鉛めっき
別売部品
設計情報
- 石材は天端角部が欠けやすいので、石材の選定に注意してください。
- 石材の貼付は接着モルタルを用いた圧着貼りを推奨します。
注文・発注情報
- 定尺以外の寸法も製作可能です。発注の際にご指示ください。
寸法・質量表＜単位：mm＞
| 桝内径 | 呼称 | A | B | C | D | 蓋質量（kg） | 枠質量（kg） |
|---|---|---|---|---|---|---|---|
| 300×300 | 300 | 300 | 396 | 420 | 389.6 | 8.1 | 7.5 |
| 350×350 | 350 | 350 | 446 | 470 | 439.6 | 10.9 | 8.4 |
| 450×450 | 450 | 450 | 546 | 570 | 539.6 | 14.1 | 10.1 |
| 500×500 | 500 | 500 | 596 | 620 | 589.6 | 16.2 | 11.0 |
| 600×600 | 600 | 600 | 696 | 720 | 689.6 | 23.2 | 12.7 |
価格
| 桝内径 | 製品符号 | 呼称 | 価格(円/組) | 図面・施工要領書等 |
|---|---|---|---|---|
| 300×300 | SPLTW-2 | 300 | 29,000 |
|
| 350×350 | SPLTW-2 | 350 | 33,200 |
|
| 450×450 | SPLTW-2 | 450 | 42,600 |
|
| 500×500 | SPLTW-2 | 500 | 44,900 |
|
| 600×600 | SPLTW-2 | 600 | 51,800 |
|
