ステンレス製グレーチング

プレーンタイプ 3mm フラットバー 集水桝用
T-2、歩行用

  • 公共建築協会評価対象品

SRW
すきま
27mm/19mm/12mm/10mm

製品写真

SRW


製品図面

SRW

SRW


    部品構成

  1. メインバー
    材質:SUS304
  2. クロスバー
    材質:SUS304
  3. サイドバー
    材質:SUS304
  4. 受枠
    材質:SUS304
  5. アンカー
    材質:SGHC

    販売情報

  • 標準品以外の寸法も製作可能です。
    ボルト固定式集水桝用グレーチングにも対応できます。製品符号末尾に「L」をつけてご指示ください。
    製品の形状は正方形です。四方受枠をつける場合はご注文の際「枠付」とご指示ください。

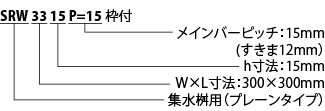

    <例>ボルト固定式・枠付
         SRWL3315 P=15 枠付

    注文・発注情報

  • ご注文は下記要領でご指示ください。
    SRW 3315 P=15
    W×L寸法:300×300mm、h寸法:15mm、メインバーピッチ:15mm

寸法・質量表 すきま27mm(P=30)<単位:mm>

桝内径
長さ×幅
グレーチング 受枠
呼称−メインバーピッチ W L h 質量(kg) 適用荷重 A B H 質量(kg)
250×250 3315 P=30 300 300 15 1.5 歩行用 310 310 18 1.3
3320 P=30 300 300 20 2.1 歩行用 310 310 23 1.4
300×300 3515A P=30 350 350 15 2.0 歩行用 360 360 18 1.5
3520A P=30 350 350 20 2.8 歩行用 360 360 23 1.6
350×350 4415 P=30 400 400 15 2.6 歩行用 410 410 18 1.8
4420 P=30 400 400 20 3.6 歩行用 410 410 23 1.9
400×400 4515A P=30 450 450 15 3.1 歩行用 460 460 18 2.0
4520A P=30 450 450 20 4.3 歩行用 460 460 23 2.1
450×450 5515 P=30 500 500 15 3.9 歩行用 510 510 18 2.2
5520 P=30 500 500 20 5.3 歩行用 510 510 23 2.4
※歩行用は適用荷重T-2未満です。

寸法・質量表 すきま19mm(P=22)<単位:mm>

桝内径
長さ×幅
グレーチング 受枠
呼称−メインバーピッチ W L h 質量(kg) 適用荷重 A B H 質量(kg)
250×250 3315 P=22 300 300 15 1.9 歩行用 310 310 18 1.3
3320 P=22 300 300 20 2.7 歩行用 310 310 23 1.4
300×300 3515A P=22 350 350 15 2.2 歩行用 360 360 18 1.5
3520A P=22 350 350 20 3.0 歩行用 360 360 23 1.6
350×350 4415 P=22 400 400 15 3.0 歩行用 410 410 18 1.8
4420 P=22 400 400 20 4.1 歩行用 410 410 23 1.9
400×400 4515A P=22 450 450 15 3.3 歩行用 460 460 18 2.0
4520A P=22 450 450 20 4.5 歩行用 460 460 23 2.1
450×450 5515 P=22 500 500 15 4.1 歩行用 510 510 18 2.2
5520 P=22 500 500 20 6.6 歩行用 510 510 23 2.4
※歩行用は適用荷重T-2未満です。

寸法・質量表 すきま12mm(P=15)<単位:mm>

桝内径
長さ×幅
グレーチング 受枠
呼称−メインバーピッチ W L h 質量(kg) 適用荷重 A B H 質量(kg)
250×250 3315 P=15 300 300 15 2.6 歩行用 310 310 18 1.3
3320 P=15 300 300 20 3.5 T-2 310 310 23 1.4
300×300 3515A P=15 350 350 15 3.1 歩行用 360 360 18 1.5
3520A P=15 350 350 20 4.2 歩行用 360 360 23 1.6
350×350 4415 P=15 400 400 15 4.0 歩行用 410 410 18 1.8
4420 P=15 400 400 20 5.4 歩行用 410 410 23 1.9
400×400 4515A P=15 450 450 15 4.4 歩行用 460 460 18 2.0
4520A P=15 450 450 20 6.0 歩行用 460 460 23 2.1
450×450 5515 P=15 500 500 15 6.7 歩行用 510 510 18 2.2
5520 P=15 500 500 20 9.0 歩行用 510 510 23 2.4
※歩行用は適用荷重T-2未満です。

寸法・質量表 すきま10mm(P=13)<単位:mm>

桝内径
長さ×幅
グレーチング 受枠
呼称−メインバーピッチ W L h 質量(kg) 適用荷重 A B H 質量(kg)
250×250 3315 P=13 300 300 15 3.0 歩行用 310 310 18 1.3
3320 P=13 300 300 20 4.1 T-2 310 310 23 1.4
300×300 3515A P=13 350 350 15 3.4 歩行用 360 360 18 1.5
3520A P=13 350 350 20 4.6 T-2 360 360 23 1.6
350×350 4415 P=13 400 400 15 4.5 歩行用 410 410 18 1.8
4420 P=13 400 400 20 6.1 歩行用 410 410 23 1.9
400×400 4515A P=13 450 450 15 5.0 歩行用 460 460 18 2.0
4520A P=13 450 450 20 6.9 歩行用 460 460 23 2.1
450×450 5515 P=13 500 500 15 7.7 歩行用 510 510 18 2.2
5520 P=13 500 500 20 10.2 歩行用 510 510 23 2.4
※歩行用は適用荷重T-2未満です。

SRW すきま27mm(P=30) 価格(消費税は含まれておりません)

桝内径
(mm)
製品符号−呼称−メインバーピッチ 価格 適用荷重 図面・施工要領書等
本体
(円/枚)
受枠
(円/枚)
250×250 SRW 3315 P=30 6,300 6,800 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
250×250 SRW 3320 P=30 8,100 7,200 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
300×300 SRW 3515A P=30 9,000 7,900 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
300×300 SRW 3520A P=30 11,100 8,200 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
350×350 SRW 4415 P=30 11,100 8,900 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
350×350 SRW 4420 P=30 13,900 9,400 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
400×400 SRW 4515A P=30 13,800 9,900 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
400×400 SRW 4520A P=30 17,800 10,500 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
450×450 SRW 5515 P=30 16,700 11,200 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
450×450 SRW 5520 P=30 21,500 11,700 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図

SRW すきま19mm(P=22) 価格(消費税は含まれておりません)

桝内径
(mm)
製品符号−呼称−メインバーピッチ 価格 適用荷重 図面・施工要領書等
本体
(円/枚)
受枠
(円/枚)
250×250 SRW 3315 P=22 8,000 6,800 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
250×250 SRW 3320 P=22 10,000 7,200 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
300×300 SRW 3515A P=22 11,200 7,900 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
300×300 SRW 3520A P=22 13,600 8,200 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
350×350 SRW 4415 P=22 13,600 8,900 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
350×350 SRW 4420 P=22 17,600 9,400 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
400×400 SRW 4515A P=22 17,900 9,900 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
400×400 SRW 4520A P=22 22,100 10,500 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
450×450 SRW 5515 P=22 21,500 11,200 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
450×450 SRW 5520 P=22 26,800 11,700 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図

SRW すきま12mm(P=15) 価格(消費税は含まれておりません)

桝内径
(mm)
製品符号−呼称−メインバーピッチ 価格 適用荷重 図面・施工要領書等
本体
(円/枚)
受枠
(円/枚)
250×250 SRW 3315 P=15 10,400 6,800 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
250×250 SRW 3320 P=15 13,500 7,200 T-2 cad図面dxf図面DWG図面DWG図面ご使用願い図
300×300 SRW 3515A P=15 14,600 7,900 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
300×300 SRW 3520A P=15 18,500 8,200 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
350×350 SRW 4415 P=15 18,300 8,900 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
350×350 SRW 4420 P=15 24,000 9,400 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
400×400 SRW 4515A P=15 23,600 9,900 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
400×400 SRW 4520A P=15 30,400 10,500 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
450×450 SRW 5515 P=15 28,200 11,200 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
450×450 SRW 5520 P=15 36,800 11,700 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図

SRW すきま10mm(P=13) 価格(消費税は含まれておりません)

桝内径
(mm)
製品符号−呼称−メインバーピッチ 価格 適用荷重 図面・施工要領書等
本体
(円/枚)
受枠
(円/枚)
250×250 SRW 3315 P=13 11,800 6,800 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
250×250 SRW 3320 P=13 15,400 7,200 T-2 cad図面dxf図面DWG図面DWG図面ご使用願い図
300×300 SRW 3515A P=13 16,800 7,900 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
300×300 SRW 3520A P=13 21,000 8,200 T-2 cad図面dxf図面DWG図面DWG図面ご使用願い図
350×350 SRW 4415 P=13 20,700 8,900 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
350×350 SRW 4420 P=13 27,500 9,400 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
400×400 SRW 4515A P=13 26,500 9,900 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
400×400 SRW 4520A P=13 35,000 10,500 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
450×450 SRW 5515 P=13 32,100 11,200 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
450×450 SRW 5520 P=13 42,200 11,700 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
