ステンレス製グレーチング

細目プレーンタイプ 歩道用 歩行用

  • 公共建築協会評価対象品

SSB-H
すきま
6mm

製品写真

SSB-H

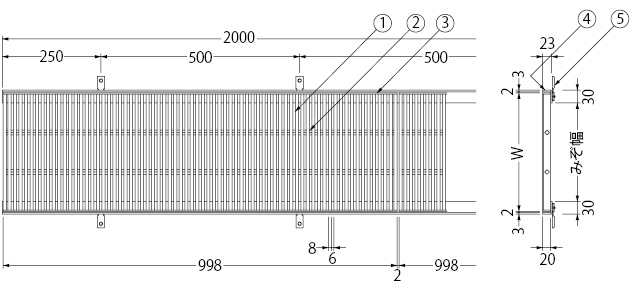

製品図面

SSB-H


SSQ     SSQ


    部品構成

  1. メインバー
    材質:SUS304
  2. クロスバー
    材質:SUS304
  3. サイドバー
    材質:SUS304
  4. 受枠
    材質:SUS304
  5. アンカー
    材質:SECC

    設計情報

  • 開閉ハンドルE型を使用してください。

    注文・発注情報

  • ご注文は下記要領でご指示ください。
    SSB-H

寸法・質量表 (すき6mm P=14)<単位:mm>

みぞ幅
(mm)
グレーチング 受枠
呼称 W 質量(kg/枚) 製品符号
100 150×1000 150 4.1 RL-20
150 200×1000 200 5.1 RL-20
200 250×1000 250 6.2 RL-20
250 300×1000 300 7.2 RL-20
300 350×1000 350 8.3 RL-20

価格 (すきま6mm P=14) (消費税は含まれておりません)

みぞ幅
(mm)
グレーチング 受枠 図面等
製品符号−呼称 価格
(円/枚)
製品符号 価格
(円/m)
100 SSB−H 150×1000 34,100 RL-20 7,100 cad図面dxf図面DWG図面DWG図面ご使用願い図
150 SSB−H 200×1000 38,800 RL-20 7,100 cad図面dxf図面DWG図面DWG図面ご使用願い図
200 SSB−H 250×1000 42,600 RL-20 7,100 cad図面dxf図面DWG図面DWG図面ご使用願い図
250 SSB−H 300×1000 49,000 RL-20 7,100 cad図面dxf図面DWG図面DWG図面ご使用願い図
300 SSB−H 350×1000 54,500 RL-20 7,100 cad図面dxf図面DWG図面DWG図面ご使用願い図
※受枠は両側1m当りの価格です。
