カラー舗装用みぞ蓋

タイル用 充填深さ30mm ステンレス製 側溝用

SSYM-M目地ピッチ10mm(すきま6mm)・目地ピッチ15mm(すきま11mm)

製品写真

SSYM-M

製品の特徴

  • 舗装材を充填できるオールステンレスの排水みぞ蓋です。
  • スリット排水目地のすきまは6mmと11mmの2タイプで、排水口を意識せずに通行できます。
  • 蓋裏にクッション材が付いており、ガタツキ、騒音を防止します。
  • 目地部に凹凸を施した滑り止め模様付や片側スリットタイプ、および定尺以外の蓋の製作も可能です。
  • 強度は歩行用で、車両の通行のない5.0kN/uまでの荷重がかかる場所に使用できます。
    カラー舗装用みぞ蓋の強度基準はこちらをご覧ください。

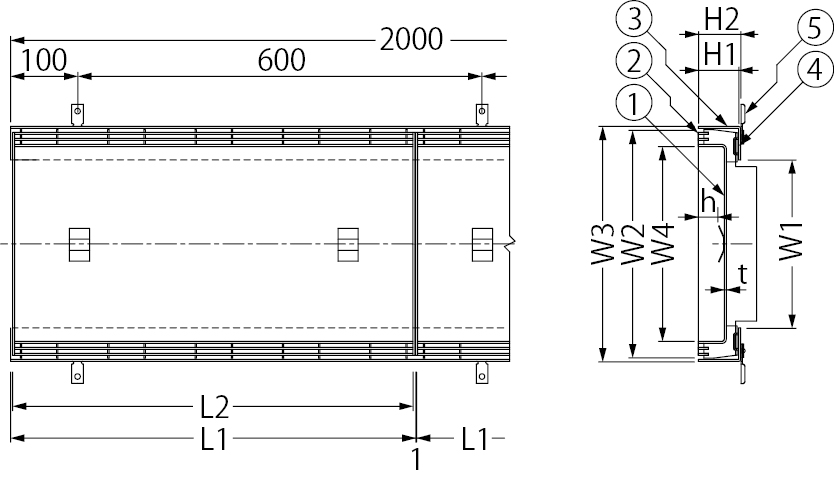

製品図面

SSYM-M



    部品構成

  1. 蓋 材質:SUS304
  2. 目地 材質:SUS304
  3. 受枠 材質:SUS304
  4. クッション 材質:クロロプレンゴム
  5. アンカー 材質:SECC

    注文・発注情報

  • 蓋の開閉には、D型ハンドルをご使用ください。

    シングルスリットタイプの製作も可能です。
    ご注文は下記の要領でご指示ください。
    <例>SSYM-M-2560 P=10 シングルスリットタイプ
    シングルスリットタイプには蓋の開閉が容易な「把手穴付」を用意しております。「把手穴付」とご指示ください。

    U字溝への取付が簡単に行える専用受枠も設定しております。
    定尺以外の蓋の製作も可能です。

  • ご注文の際は、目地ピッチをご指示ください。
    <例>SSYM-M-3060 P=10mm
         SSYM-M-3060 P=15mm


寸法表<単位:mm>

みぞ幅 呼称 W1 W2 W3 W4 L1 L2 H1 H2 h t 開口面積(mm2
P=10 P=15
150 2560 150 240 250 186 599 593 60 63 30 3 21,348 26,092
200 3060 200 290 300 236 599 593 60 63 30 3 21,348 26,092
250 3560 250 340 350 286 599 593 60 63 30 3 21,348 26,092
300 4060 300 390 400 336 599 593 60 63 30 3 21,348 26,092


質量・適用荷重

呼称 蓋質量(kg) 舗装材充填時の蓋質量(約・kg) 適用荷重
2560 5.6 16 歩行用
3060 6.4 19 歩行用
3560 7.3 22 歩行用
4060 8.0 26 歩行用


価格(消費税は含まれておりません)

みぞ幅 製品符号 呼称 価格(円/m) 図面
P=10 P=15 P=10 P=15
150 SSYM-M 2560 38,500 34,000 CAD図面DXF図面DWG図面DWG図面ご使用願い図 CAD図面DXF図面DWG図面DWG図面ご使用願い図
200 SSYM-M 3060 43,100 38,500 CAD図面DXF図面DWG図面DWG図面ご使用願い図 CAD図面DXF図面DWG図面DWG図面ご使用願い図
250 SSYM-M 3560 46,700 42,600 CAD図面DXF図面DWG図面DWG図面ご使用願い図 CAD図面DXF図面DWG図面DWG図面ご使用願い図
300 SSYM-M 4060 51,300 46,500 CAD図面DXF図面DWG図面DWG図面ご使用願い図 CAD図面DXF図面DWG図面DWG図面ご使用願い図

受枠 価格(消費税は含まれておりません)

製品符号 価格(円/m) 備考
ステンレス製受枠 TL60 12,100
