クリーンピット

HACCP対応型 組立タイプ サニタリートラフ トラップ付完全排水集水桝(バスケット・トラップ付)

STV-150-M-BT

製品写真

STV-M-BT

製品の特徴

  • 学校給食施設・大規模調理場・商業施設の調理場・食品加工工場など、HACCP対応の排水設備としてご利用頂けます。

    関連情報:サニタリートラフ使用場所について

  • 封水式トラップ付で、排水管部の外部空気と遮断し、防臭、防虫、防そ(ネズミ)対策が採れます。
  • トラップを外すことにより、桝内の封水を完全排水して、清掃が行えます。
  • 「食品等事業者が実施すべき管理運営基準に関する指針(ガイドライン)」に準じて、内部の清掃が行いやすい形状としました。
  • 廃棄物の流出を防ぎ、排水がスムーズに行えます。
  • 桝内は平滑で、排水の流れがスムーズです。
  • 排水がスムーズに流れ、飛散しないよう、桝の底部はテーパ―形状です。
  • 排水溝接続部なしの単独集水桝も製作できます。


製品図面

STV-M-BT

    部品構成

  1. 本体  材質:SUS304 t=1.5
  2. ジョイントプレート  材質:SUS304 t=2.0
  3. ソケット  材質:SUS304
  4. アンカー  材質:SUS430
  5. 椀  材質:SUS304 t=1.2
  6. 排水用パイプ  材質:SUS304
  7. 止水用パッキン  材質:NBR
  8. バスケット  材質:SUS304
    トラップの構成は5,6,7になります。

    付属部品

  • パッキン
  • 連結ボルト
  • 連結ナット
  • バスケット

    設計情報等

  • 推奨蓋
    ステンレス製 DQ-W-15S・XQ-B-15

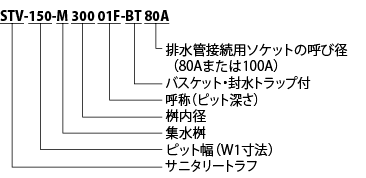

注文・発注情報

ご注文は下記要領でご指示ください。

STV-150-M300 01F -BT 80A

STV -150- M 300 01F -BT 80A
サニタリートラフ 排水溝幅 集水桝 桝内径 呼称(排水溝高さ) バスケット・トラップ付 排水管接続用ソケットの呼び径

寸法表<単位:mm>

製品符号 W1 A B C
STV-150-M300-BT 150 300 352 392
STV-150-M350-BT 150 350 402 442
STV-150-M400-BT 150 400 452 492
STV-150-M450-BT 150 450 502 542

排水桝・桝高さ<単位:mm>

呼称 H h D E
01F 62.5 97.5 197.5 247.5
02F 75 110 210 260
03F 87.5 122.5 222.5 272.5
04F 100 135 235 285
05F 112.5 147.5 247.5 297.5
06F 125 160 260 310
07F 137.5 172.5 272.5 322.5
08F 150 185 285 335
09F 162.5 197.5 297.5 347.5
10F 175 210 310 360
11F 187.5 222.5 322.5 372.5
12F 200 235 335 385
13F 212.5 247.5 347.5 397.5
14F 225 260 360 410
15F 237.5 272.5 372.5 422.5
16F 250 285 385 435
17F 262.5 297.5 397.5 447.5
18F 275 310 410 460

価格 (消費税は含まれておりません)

製品名 価格(円/個) 図面・施工要領書等
STV−150−M300−(呼称)−BT 80A 252,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
STV−150−M350−(呼称)−BT 80A  254,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
STV−150−M400−(呼称)−BT 80A  270,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
STV−150−M450−(呼称)−BT 80A  272,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
STV−150−M300−(呼称)−BT 100A  252,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
STV−150−M350−(呼称)−BT 100A 254,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
STV−150−M400−(呼称)−BT 100A 270,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
STV−150−M450−(呼称)−BT 100A 272,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
