EXジョイント建物用

ステンレス製 建物用エキスパンションジョイント
後付 一枚カバータイプ 外壁−外壁

Gタイプ:変位性能 50%


SX22AE
SX22AEH耐火型(遮熱性能および遮炎性能)
SX22AEL耐火型(遮炎性能)

製品特徴

  • ステンレス製後付一枚カバータイプの外壁用エキスパンションジョイントです。
  • 一枚カバータイプでSX22Aに比べ、価格も廉価で、取付作業も簡略化できます。

耐火型も設定しております。

  • 日本エキスパンションジョイント工業会の定める耐火性能に適合した耐火帯付もご用意しています。


製品図面

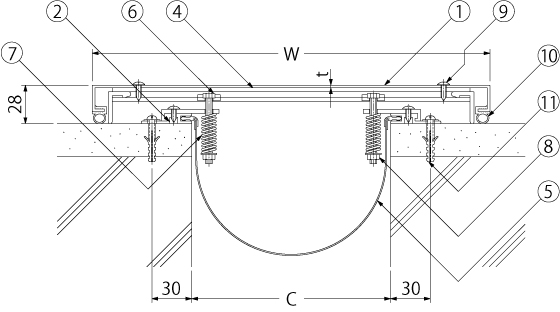

SX22AE−50G・100G

SX22AE


SX22AE−150G・200G

SX22AE

耐火型

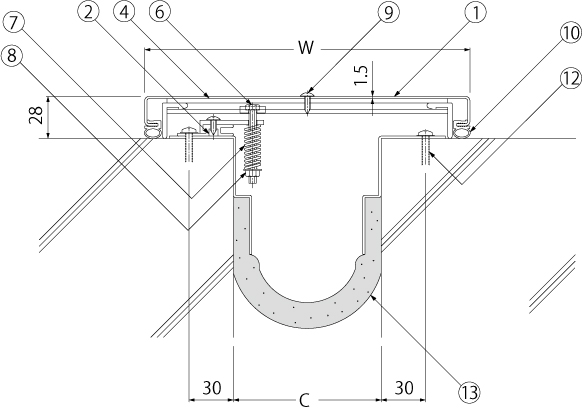

SX22AEH・SX22AEL−50G・100G

SX22AE

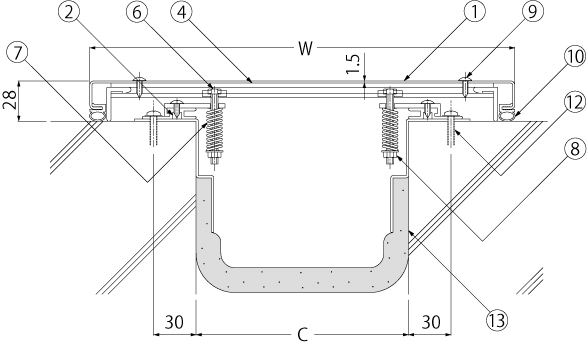

SX22AEH・SX22AEL−150G・200G

SX22AE

    部品構成

  1. カバー
    材質:SUS304 処理:ヘアライン仕上
  2. フレーム
    材質:A6063S 処理:陽極酸化塗装複合被膜
  3. シート受フレーム
    材質:A6063S 処理:陽極酸化塗装複合被膜
  4. ホルダー
    材質:A6063S 処理:陽極酸化塗装複合被膜
  5. 補助シート
    材質:軟質ポリ塩化ビニル
  6. 六角ボルト
    材質:SUS304
  7. スプリング
    材質:SUS304
  8. 六角ナット
    材質:SUS304
  9. ドリルねじ
    材質:SUS
  10. パッキン
    材質:軟質ポリ塩化ビニル
  11. ナイロンプラグ
    材質:ナイロン
  12. コンクリートネジ 5×45
    材質:SUS
  13. 耐火帯
    材質:アルカリアースシリケートウール


Gタイプ(変位性能50%) 寸法表<単位:mm>

製品符号−呼称 クリアランスC W t 標準長さ
SX22AE(H/L)−50G 50 160 1.0 3000
SX22AE(H/L)−100G 100 220 1.0 3000
SX22AE(H/L)−150G 150 300 1.2 3000
SX22AE(H/L)−200G 200 380 1.2 3000

価格(消費税は含まれておりません)

SX22AE
製品符号−呼称 価格(円/m) 図面・施工要領書等
SX22AE−50G 18,900 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX22AE−100G 23,500 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX22AE−150G 29,000 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX22AE−200G 35,500 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品

耐火型

SX22AEH 遮熱性能および遮炎性能
製品符号−呼称 価格(円/m) 図面・施工要領書等
SX22AEH−50G 34,300 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX22AEH−100G 42,400 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX22AEH−150G 53,000 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX22AEH−200G 59,500 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品

SX22AEL 遮炎性能
製品符号−呼称 価格(円/m) 図面・施工要領書等
SX22AEL−50G 33,000 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX22AEL−100G 40,300 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX22AEL−150G 50,500 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX22AEL−200G 57,000 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
※耐火型は、耐火帯とカバーとのセット販売となります。価格はセット価格です。
※価格は1m当りの材料価格です。尚、端数は0.5m単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
※小口カバー1か所あたりの材料価格は、(当該製品のm価格)×30%を加算してください。
 (価格は10円の位を四捨五入で100円単位となります。受注生産品)
※小口カバー以外の役物は別途見積りとなります。
※許容変位性能は、±(建物クリアランス/2)です。
