EXジョイント建物用

ステンレス製 建物用エキスパンションジョイント
先付 外壁−外壁コーナー

Fタイプ:変位性能100%
Gタイプ:変位性能 50%


SX23
SX23H耐火型(遮熱性能および遮炎性能)
SX23L耐火型(遮炎性能)

製品写真

SX23

製品特徴

  • ステンレス製先付タイプの外壁−外壁コーナー用エキスパンションジョイントです。

耐火型も設定しております。

  • 日本エキスパンションジョイント工業会の定める耐火性能に適合した耐火帯付もご用意しています。

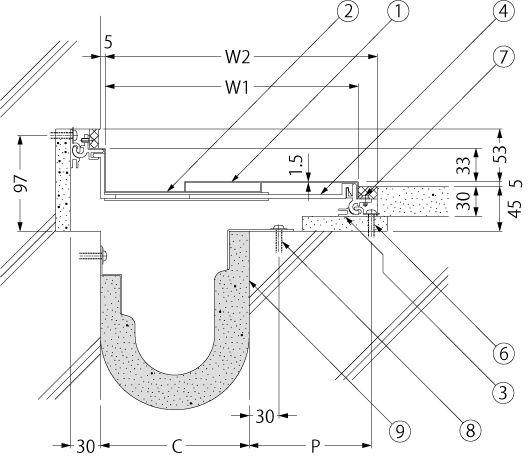

製品図面

SX23

SX23


耐火型

SX23H・SX23L

SX23

部品構成

  1. アウトカバー
    材質:SUS304 処理:ヘアライン仕上
  2. インカバー
    材質:SUS304 処理:ヘアライン仕上
  3. フレーム
    材質:A6063S 処理:陽極酸化塗装複合被膜
  4. ホルダー
    材質:A6063S 処理:陽極酸化塗装複合被膜
  5. 補助シート
    材質:軟質ポリ塩化ビニル
  6. ナイロンプラグ
    材質:ナイロン
  7. ドリルねじ
    材質:SUS
  8. コンクリートネジ 5×45
    材質:SUS
  9. 耐火帯
    材質:アルカリアースシリケートウール

設計情報等

  • 可動量
  • SX23

  • Z方向の大きな変位に対しても、追従する構造です。
  • 両端を支持するホルダー形状の採用により、カバーの変形を防ぐ構造です。
  • 外壁用SX22と併用する場合は、SX22は専用タイプとなります。
  • 耐火帯
  • Hタイプ 遮熱性能および遮炎性能
    厚み:25mm
    定尺:2000mm

    Lタイプ 遮炎性能
    厚み:12.5mm
    定尺:2000mm

    ※耐火帯の仕様についてはこちらをご覧ください。


Fタイプ(変位性能100%) 寸法表<単位:mm>

製品符号−呼称 クリアランスC W1 W2 P t 標準長さ
SX23(H/L)−50F 50 179 199 148 1.0 3000
SX23(H/L)−100F 100 329 349 248 1.2 3000

Gタイプ(変位性能50%) 寸法表<単位:mm>

製品符号−呼称 クリアランスC W1 W2 P t 標準長さ
SX23(H/L)−50G 50 105 125 74 1.0 3000
SX23(H/L)−100G 100 179 199 98 1.0 3000
SX23(H/L)−150G 150 254 274 123 1.2 3000
SX23(H/L)−200G 200 329 349 148 1.2 3000

価格(消費税は含まれておりません)

SX23
製品符号−呼称 価格(円/m) 図面・施工要領書等
SX23−50F 34,000 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX23−100F 47,800 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX23−50G 27,600 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX23−100G 34,000 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX23−150G 40,900 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX23−200G 47,800 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品

耐火型

SX23H 遮熱性能および遮炎性能
製品符号−呼称 価格(円/m) 図面・施工要領書等
SX23H−50F 52,900 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX23H−100F 71,800 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX23H−50G 43,000 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX23H−100G 52,900 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX23H−150G 64,900 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX23H−200G 71,800 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品

SX23L 遮炎性能
製品符号−呼称 価格(円/m) 図面・施工要領書等
SX23L−50F 50,800 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX23L−100F 69,300 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX23L−50G 41,700 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX23L−100G 50,800 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX23L−150G 62,400 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX23L−200G 69,300 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
※耐火型は、耐火帯とカバーとのセット販売となります。価格はセット価格です。
※価格は1m当りの材料価格です。尚、端数は0.5m単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
※小口カバー1か所あたりの材料価格は、(当該製品のm価格)×30%を加算してください。
 (価格は10円の位を四捨五入で100円単位となります。受注生産品)
※小口カバー以外の役物は別途見積りとなります。
