EXジョイント建物用

ステンレス製 建物用エキスパンションジョイント
後付 外壁−外壁コーナー

Fタイプ:変位性能100%
Gタイプ:変位性能 50%


SX23A
SX23AH耐火型(遮熱性能および遮炎性能)
SX23AL耐火型(遮炎性能)

製品写真

SX23A

製品特徴

  • ステンレス製後付タイプの外壁−外壁コーナー用エキスパンションジョイントです。

耐火型も設定しております。

  • 日本エキスパンションジョイント工業会の定める耐火性能に適合した耐火帯付もご用意しています。

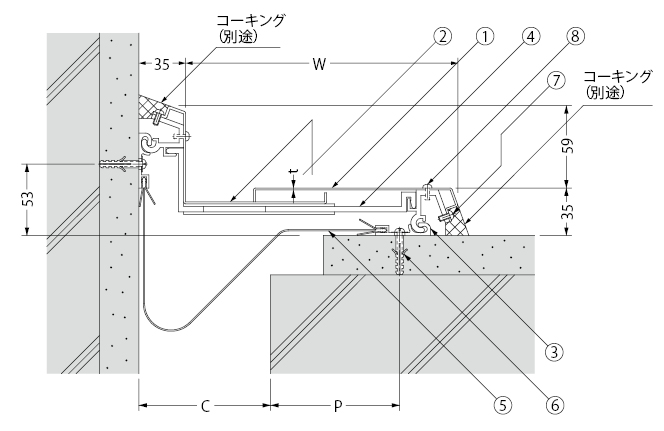

製品図面

SX23A

SX23A

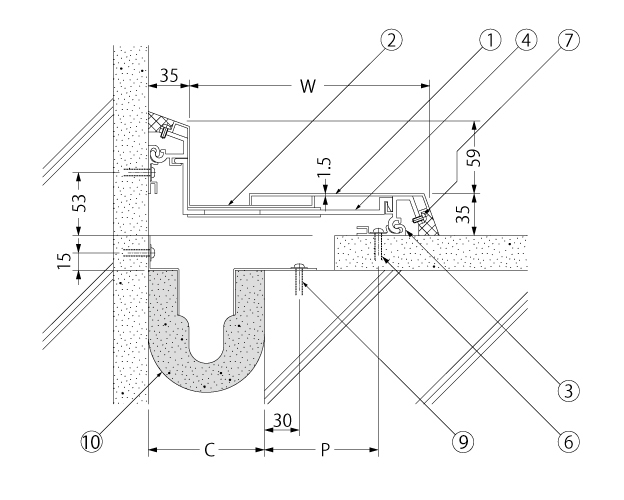

耐火型

SX23AH・SX23AL

SX23AH

部品構成

  1. アウトカバー
    材質:SUS304 処理:ヘアライン仕上
  2. インカバー
    材質:SUS304 処理:ヘアライン仕上
  3. フレーム
    材質:A6063S 処理:陽極酸化塗装複合被膜
  4. ホルダー
    材質:A6063S 処理:陽極酸化塗装複合被膜
  5. 補助シート
    材質:軟質ポリ塩化ビニル
  6. ナイロンプラグ
    材質:ナイロン
  7. ドリルねじ
    材質:SUS
  8. コンクリートネジ 5×45
    材質:SUS
  9. 耐火帯
    材質:アルカリアースシリケートウール
※100F、150G、200GはFドリルねじが4ヶ所となります。

設計情報等

  • 可動量
  • SX23A

  • Z方向の大きな変位に対しても、追従する構造です。
  • 両端を支持するホルダー形状の採用により、カバーの変形を防ぐ構造です。
  • 外壁用SX22Aと併用する場合は、SX22Aは専用タイプとなります。
  • 耐火帯
  • Hタイプ 遮熱性能および遮炎性能
    厚み:25mm
    定尺:2000mm

    Lタイプ 遮炎性能
    厚み:12.5mm
    定尺:2000mm

    ※耐火帯の仕様についてはこちらをご覧ください。


Fタイプ(変位性能100%) 寸法表<単位:mm>

製品符号−呼称 クリアランスC W P t 標準長さ
SX23A(H/L)−50F 50 205 148 1.0 3000
SX23A(H/L)−100F 100 355 248 1.2 3000

Gタイプ(変位性能50%) 寸法表<単位:mm>

製品符号−呼称 クリアランスC W P t 標準長さ
SX23A(H/L)−50G 50 148 92 1.0 3000
SX23A(H/L)−100G 100 205 98 1.0 3000
SX23A(H/L)−150G 150 280 124 1.2 3000
SX23A(H/L)−200G 200 355 148 1.2 3000

価格(消費税は含まれておりません)

SX23A
製品符号−呼称 価格(円/m) 図面・施工要領書等
SX23A−50F 35,100 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX23A−100F 50,100 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX23A−50G 29,400 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX23A−100G 35,100 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX23A−150G 42,000 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX23A−200G 50,100 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品

耐火型

SX23AH 遮熱性能および遮炎性能
製品符号−呼称 価格(円/m) 図面・施工要領書等
SX23AH−50F 54,000 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX23AH−100F 74,100 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX23AH−50G 44,800 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX23AH−100G 54,000 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX23AH−150G 66,000 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX23AH−200G 74,100 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品

SX23AL 遮炎性能
製品符号−呼称 価格(円/m) 図面・施工要領書等
SX23AL−50F 51,900 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX23AL−100F 71,600 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX23AL−50G 43,500 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX23AL−100G 51,900 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX23AL−150G 63,500 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX23AL−200G 71,600 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
※耐火型は、耐火帯とカバーとのセット販売となります。価格はセット価格です。
※価格は1m当りの材料価格です。尚、端数は0.5m単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
※小口カバー1か所あたりの材料価格は、(当該製品のm価格)×30%を加算してください。
 (価格は10円の位を四捨五入で100円単位となります。受注生産品)
※小口カバー以外の役物は別途見積りとなります。
