EXジョイント建物用

ステンレス製 ノンスリップタイプ 建物用エキスパンションジョイント 床−内壁

Gタイプ:変位性能 50%


SX56Z-300G
セラミック溶射

製品特徴

  • クリアランス300mmに使用するステンレス製の床−内壁用エキスパンションジョイントです。
  • カバー表面にセラミック溶射を施したノンスリップタイプです。
  • 滑り抵抗係数C.S.R=0.4以上を確保しており、安全に使えます。

滑り抵抗係数C.S.Rについてはこちら

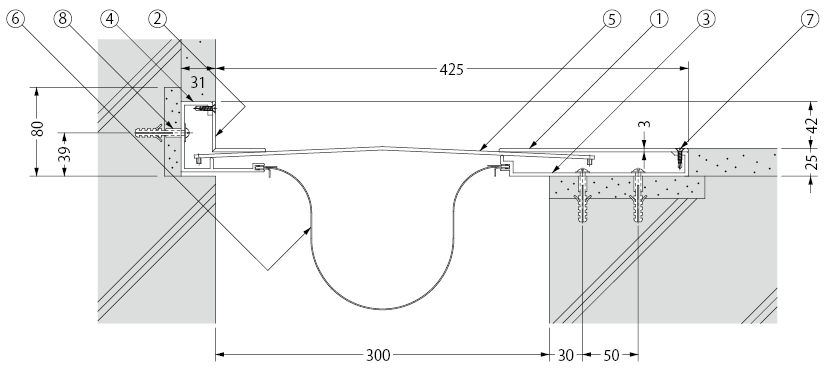

製品図面

SX56Z-300G

    部品構成

  1. カバーA
    材質:SUS304 処理:セラミック溶射
  2. カバーB
    材質:SUS304 処理:ヘアライン仕上
  3. フレームA
    材質:A6063S 処理:陽極酸化塗装複合被膜
  4. フレームB
    材質:A6063S 処理:陽極酸化塗装複合被膜
  5. スライドプレート
    材質:SUS304 処理:セラミック溶射
  6. 補助シート
    材質:軟質ポリ塩化ビニル
  7. 皿小ネジ
    材質:SUS
  8. ナイロンプラグ
    材質:ナイロン

    設計情報等

  • 可動量

    SX56Z-300G

    ※±Yの値はエンドカバー(オプション)を付けた場合です。

    X方向の変位量<単位:mm>
    呼称 +X -X
    50F 50 35
    100F 100 75
    50G 15 20
    100G 35 25
    150G 45 40
    200G 50 60
  • 設計荷重:歩行用(3.5kN/u)
  • 取り付け上の注意
    床用EXジョイントSX56Z−300Gを温度差が大きくなるような場所に取り付ける場合、必ずカバーとカバーの間およびカバー両端部に隙間を設けてください。
    隙間はカバーの長さ3000mmに対し3mm確保してください。隙間を設けないと、温度上昇に伴い、カバーが膨張し、カバーが変形したりカバーが外れてしまう恐れがあります。
  • 木造建築用も製作します。
    木造建築に使用される場合は取付下地をご指示ください。取付下地に合った固定ネジを用意しております。
  • セラミック溶射の標準色はグレーです。
  • 隣合うカバーで、滑り止め模様が揃わない場合があります。


価格(消費税は含まれておりません)

製品符号−呼称 価格(円/m) 図面・施工要領書等
SX56Z−300G 116,500 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書 部品
※価格は1m当りの材料価格です。尚、端数は0.5m単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
※内壁と床の取合部エンドカバー1か所あたりの材料価格は、(内壁のm価格)×20%を加算してください。
 (価格は10円の位を四捨五入で100円単位となります。受注生産品)
※小口カバー以外の役物は別途見積りとなります。
