EXジョイント建物用

ステンレス製 ノンスリップタイプ 建物用エキスパンションジョイント 床−床

Gタイプ:変位性能 50%
設計荷重:歩行用(3,500N/u)
※台車や、設備機器等が通行する場合、 別途、強度設計が必要です。
製品符号
SX66Z-300G
SX66ZH-300G耐火型(遮熱性能および遮炎性能)
SX66ZL-300G耐火型(遮炎性能)
セラミック溶射

製品特徴

  • クリアランス300mmに使用するステンレス製床用エキスパンションジョイントです。
  • カバー表面にセラミック溶射を施したノンスリップタイプです。
  • 滑り抵抗係数C.S.R=0.4以上を確保しており、安全に使えます。

滑り抵抗係数C.S.Rについてはこちら

耐火型も設定しております。

  • 日本エキスパンションジョイント工業会の定める耐火性能に適合した耐火帯付もご用意しています。

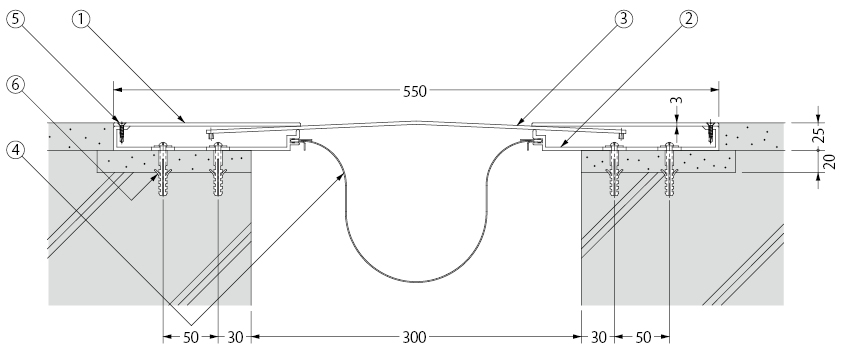

製品図面

SX66Z-300G

SX66Z-300G


耐火型

SX66ZH-300G・SX66ZL-300G

SX66ZH

    部品構成

  1. カバー
    材質:SUS304 処理:ヘアライン仕上+セラミック溶射
  2. フレーム
    材質:A6063S 処理:陽極酸化塗装複合被膜
  3. スライドプレート
    材質:SUS304 処理:ヘアライン仕上+セラミック溶射
  4. 補助シート
    材質:軟質ポリ塩化ビニル
  5. 皿小ねじ
    材質:SUS
  6. ナイロンプラグ
    材質:ナイロン
  7. コンクリートねじ 5×45
    材質:SUS
  8. 耐火帯
    材質:アルカリアースシリケートウール

変位性能

SX66Z-300G

※±Yの値はエンドカバー(オプション)を付けた場合です。

    設計情報

  • 取付上の注意
    床用EXジョイントSX66Z−300Gを温度差が大きくなるような場所に取り付ける場合、必ずカバーとカバーの間およびカバー両端部にすきまを設けてください。
    すきまはカバーの長さ3000mmに対し3mm確保してください。すきまを設けないと、温度上昇に伴い、カバーが膨張し、カバーが変形したりカバーが外れてしまう恐れがあります。
  • 木造建築用も製作します。
    木造建築に使用される場合は取付下地をご指示ください。取付下地に合った固定ねじを用意しております。
  • セラミック溶射の標準色はグレーです。
  • 隣合うカバーで、滑り止め模様が揃わない場合があります。

質量表

製品符号−呼称 SX66Z
質量(kg/m)
耐火帯 Hタイプ
質量(kg/m)
耐火帯 Lタイプ
質量(kg/m)
SX66Z(H/L)−300G 22 5 4
※耐火帯の定尺長さは2000mmです。

価格

製品符号−呼称 価格(円/m) 図面・施工要領書等
SX66Z−300G 158,900 cad図面 dxf図面DWG図面 ご使用願い図部品 施工要領書 部品

耐火型

SX66ZH 遮熱性能および遮炎性能
製品符号−呼称 価格(円/m) 図面・施工要領書等
SX66ZH−300G 202,700 cad図面 dxf図面DWG図面 ご使用願い図部品 施工要領書 部品
SX66ZL 遮炎性能
製品符号−呼称 価格(円/m) 図面・施工要領書等
SX66ZL−300G 197,300 cad図面 dxf図面DWG図面 ご使用願い図部品 施工要領書 部品
※価格には消費税は含まれておりません。
※価格は1m当りの材料価格です。なお、端数は0.5m単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
※内壁と床の取合部エンドカバー1ヶ所あたりの材料価格は、(内壁のm価格)×50%を加算してください。
 (価格は10円の位を四捨五入で100円単位となります。受注生産品)
※小口カバー以外の役物は別途見積りとなります。
