- ステンレス製グレーチング
- SXGL-S
カネソウステンレス製グレーチングの情報はこちら
製品符号：SXGL-S
すきま：26mm
※価格には消費税は含まれておりません。
※受枠は両側1ｍ当りの価格です。
ステンレス製グレーチング
溶接強度向上仕様 ボルト固定式 滑り止め模様付 横断溝用
適用荷重：T-20すきま：26mm
製品写真
製品の特徴
- メインバーとサイドバーの溶接強度を向上させた仕様です。
- 駐車場の出入口などでご使用ください。
- 滑り止め模様は突起タイプです。
規格対照表
| 規格名称 | すきま（メインバーピッチ） |
|---|---|
| 公共建築協会評価対象品 | 26mm |
製品図面

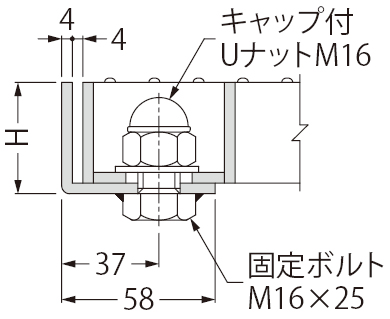

固定ボルト部詳細図
すきま（メインバーピッチ）
すきま26mm（P=30）
部品構成
- メインバー
材質：SUS304 - クロスバー
材質：SUS304 - サイドバー
材質：SUS304 - 受枠
材質：SUS304 - ボルト
材質：SUS304 - 平座金
材質：SUS304 - Ｕナット
材質：SUS304 - アンカー
材質：SUS430
別売部品
- ボルトキャップ HC-Q
- T形レンチ 呼び24
設計情報
- 受枠はグレーチング受部片側50mmの専用タイプ（L-ASUS）となります。
注文・発注情報
- ご注文は製品符号と呼称でご指示ください。
＜例＞SXGL-S 12532
ワンポイント情報
寸法表＜単位：mm＞
| みぞ幅 | グレーチング | 受枠 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 呼称 | W | L | h | 質量（kｇ） | 適用荷重 | 製品符号 | H | BP | |
| 150 | 12532 | 250 | 994 | 32 | 11.3 | T-20 | L-32ASUS | 36 | 192 |
| 200 | 13038 | 300 | 994 | 38 | 15.4 | T-20 | L-38ASUS | 42 | 242 |
| 250 | 13550 | 350 | 994 | 50 | 23.1 | T-20 | L-50ASUS | 54 | 292 |
| 300 | 14060 | 400 | 994 | 60 | 31.7 | T-20 | L-60ASUS | 64 | 342 |
価格
| グレーチング | 受枠 | 図面・施工要領書等 | ||
|---|---|---|---|---|
| 製品符号−呼称 | 価格（円/枚） | 製品符号 | 価格（円/m） | |
| SXGL-S−12532 | 84,700 | L-32ASUS | 32,800 |     |
| SXGL-S−13038 | 112,100 | L-38ASUS | 35,000 | |
| SXGL-S−13550 | 158,600 | L-50ASUS | 39,000 | |
| SXGL-S−14060 | 208,600 | L-60ASUS | 43,400 | |
※受枠は両側1ｍ当りの価格です。
