ステンレス製グレーチング

細目滑り止め模様付 ローレット模様 歩道用 すきま9mm

SYQ-15
メインバーピッチ 17mm

製品写真

SYQ

製品の特徴

  • 滑り止め模様を施した細目タイプのステンレス製グレーチングです。
  • 建物外構や歩道等の使用に適しています。
  • 滑り止め模様はローレット模様です。

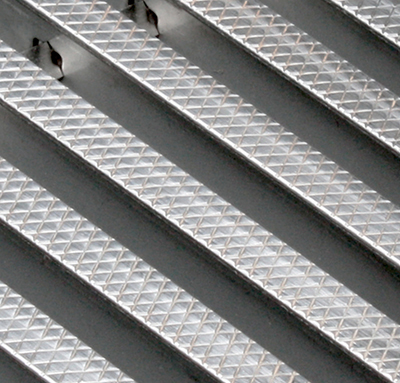

滑り止め模様


製品図面

SYQ

メインバーピッチ17mm
メインバー断面図

    部品構成

  1. メインバー
    材質:SUS304
  2. クロスバー
    材質:SUS304
  3. サイドバー
    材質:SUS304
  4. 受枠
    材質:SUS304
  5. アンカー
    材質:SGHC

    設計情報

  • 開閉ハンドルE型を使用してください。

    注文・発注情報

  • ご注文は下記要領でご指示ください。

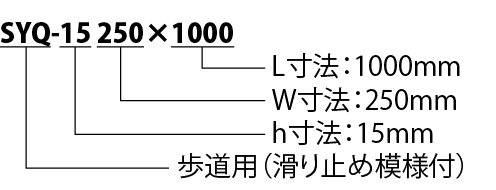

    SYQ-15 250×1000
    歩道用(滑り止め模様付)
    H寸法:15mm
    W寸法:250mm
    L寸法:1000mm

  • 隣り合うグレーチングを連結し、グレーチングの飛び出し、位置ずれを防ぐ連結金具(クリップ型)Tバー用ETを販売しています。
    呼称 価格
    ET-1 900円/個
    ※連結金具は1辺につき、2個取付けます。
    Tバー用クリップ金具

寸法・質量表<単位:mm>

呼称 みぞ幅 W 質量(kg/枚) 受枠
150×1000 100 150 3.0 SL-15
200×1000 150 200 3.6 SL-15
250×1000 200 250 4.2 SL-15
300×1000 250 300 4.8 SL-15
350×1000 300 350 5.9 SL-15


価格(消費税は含まれておりません)

グレーチング 受枠 図面・施工要領書等
製品名 価格(円/枚) 製品符号 価格(円/m)
SYQ-15 150×1000 17,900 SL-15 6,600 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
SYQ-15 200×1000 20,600 SL-15 6,600 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
SYQ-15 250×1000 25,300 SL-15 6,600 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
SYQ-15 300×1000 28,000 SL-15 6,600 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
SYQ-15 350×1000 31,000 SL-15 6,600 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
※受枠は両側1m当りの価格です。
