ステンレス製グレーチング

細目滑り止め模様付　ローレット模様　歩道用　すきま9mm

適用荷重：歩行用

製品符号：SYQ-20
メインバーピッチ　17mm

製品写真

SYQ

製品の特徴

滑り止め模様を施した細目タイプのステンレス製グレーチングです。
建物外構や歩道等の使用に適しています。
滑り止め模様はローレット模様です。

製品図面

SYQ

すきま9mm

メインバー断面図

部品構成

メインバー
材質：SUS304
クロスバー
材質：SUS304
サイドバー
材質：SUS304
受枠
材質：SUS304
アンカー
材質：SECC

別売部品

開閉ハンドル E型
連結金具 ET

設計情報

端尺の場合、メインバー端部において、すきま調整をいたします。端尺のすきまを全て等間隔で希望される場合は、ご指示願います。

注文・発注情報

ご注文は下記要領でご指示ください。

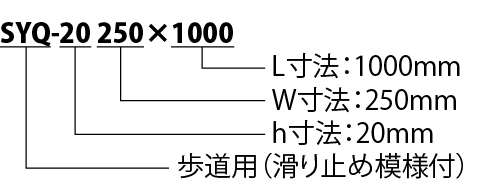

＜例＞SYQ-20 250×1000
歩道用（滑り止め模様付）
H寸法：20mm
W寸法：250mm
L寸法：1000mm

寸法・質量表＜単位：mm＞

呼称	みぞ幅	W	質量（kg/枚）	受枠	H
150×1000	100	150	3.4	RL-20	23
200×1000	150	200	4.2	RL-20	23
250×1000	200	250	5.0	RL-20	23
300×1000	250	300	5.9	RL-20	23
350×1000	300	350	6.8	RL-20	23

価格

グレーチング		受枠		図面・施工要領書等
製品名	価格（円/枚）	製品符号	価格（円/m）	図面・施工要領書等
SYQ-20 150×1000	28,700	RL-20	10,000
SYQ-20 200×1000	33,600	RL-20	10,000
SYQ-20 250×1000	38,300	RL-20	10,000
SYQ-20 300×1000	43,500	RL-20	10,000
SYQ-20 350×1000	49,400	RL-20	10,000

※価格には消費税は含まれておりません。
※受枠は両側1ｍ当りの価格です。
