ステンレス製グレーチング

細目滑り止め模様付 ローレット模様 歩道用 すきま6mm

SYQ-H-15
メインバーピッチ 14mm

製品写真

SYQ

製品の特徴

  • 滑り止め模様を施した、すきま6mmの細目ステンレス製グレーチングです。
  • 建物外構や歩道等の使用に適しています。
  • 滑り止め模様はローレット模様です。

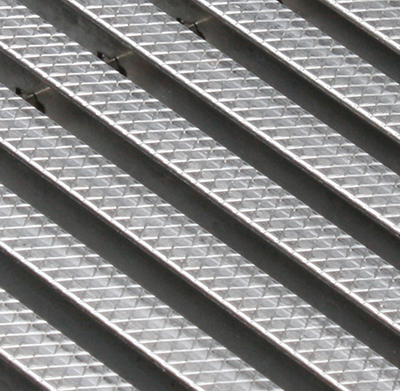

滑り止め模様


製品図面

SYQ

メインバーピッチ14mm
メインバー断面図

    部品構成

  1. メインバー
    材質:SUS304
  2. クロスバー
    材質:SUS304
  3. サイドバー
    材質:SUS304
  4. 受枠
    材質:SUS304
  5. アンカー
    材質:SGHC

    設計情報

  • 開閉ハンドルE型を使用してください。

    注文・発注情報

  • ご注文は下記要領でご指示ください。
    SYQ-H-15 250×1000
    歩道用(滑り止め模様付) すきま:6mm
    H寸法:15mm
    W寸法:250mm
    L寸法:1000mm

  • 隣り合うグレーチングを連結し、グレーチングの飛び出し、位置ずれを防ぐ連結金具(クリップ型)Tバー用ETを販売しています。
    呼称 価格
    ET-1 900円/個
    ※連結金具は1辺につき、2個取付けます。
    Tバー用クリップ金具

寸法・質量表<単位:mm>

呼称 みぞ幅 W 質量(kg/枚) 受枠
150×1000 100 150 3.4 RL-15
200×1000 150 200 4.2 RL-15
250×1000 200 250 5.0 RL-15
300×1000 250 300 5.8 RL-15
350×1000 300 350 7.0 RL-15


価格(消費税は含まれておりません)

グレーチング 受枠 図面・施工要領書等
製品名 価格(円/枚) 製品符号 価格(円/m)
SYQ-H-15 150×1000 20,100 RL-15 6,600 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
SYQ-H-15 200×1000 22,900 RL-15 6,600 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
SYQ-H-15 250×1000 28,200 RL-15 6,600 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
SYQ-H-15 300×1000 31,100 RL-15 6,600 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
SYQ-H-15 350×1000 34,400 RL-15 6,600 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
※受枠は両側1m当りの価格です。
