ステンレス製グレーチング

ボルト固定式 細目滑り止め模様付 ローレット模様 歩道用 すきま6mm

SYQL-H-15
すきま 6mm

製品写真

SYQL-H-15

固定ボルト部
滑り止め模様

製品の特徴

  • ボルト固定により、ガタツキや音の発生を防止します。

  • メインバーに切り欠きがなく、メインバー端部で手を切る恐れなどがないため、安全性が高く、外観にも優れます。
  • グレーチングから固定ボルトが外れない構造で、清掃などの蓋開閉時にボルトを溝内に落下させたり、紛失する恐れがありません。
  • 滑り止め模様を施した、すきま6mmの細目ステンレス製グレーチングです。
  • 滑り止め模様はローレット模様です。



  • グレーチングの強度基準は歩行用で、道路橋示方書2.2.2活荷重における歩道等の群集荷重に基づき、5.0kN/uの等分布荷重に耐える仕様です。
  • 受枠のボルト固定部は、土や埃が溜まりにくい形状です。
  • 受枠上側に六角ナットが溶接固定されており、施工の際、ナット部にコンクリートのノロなどが入りにくい構造です。
  • 建物外構や歩道等の使用に適しています。

製品図面

SYQL


固定ボルト部詳細図
SYQL-H-15
ボルト固定ピッチ
SL-N

すきま6mm
メインバー断面図

    部品構成

  1. メインバー
    材質:SUS304
  2. クロスバー
    材質:SUS304
  3. サイドバー
    材質:SUS304
  4. 受枠
    材質:SUS304
  5. アンカー
    材質:SGHC
  6. 六角穴付ボタンボルト(M6×8)
    材質:SUS304
  7. ベースプレート
    材質:SUS304
  8. コの字プレート
    材質:SUS304
  9. 六角ナット(M6)
    材質:SUS304

    販売情報

  • ボルトの締め付けは、六角棒スパナ(呼び4・別売)をご使用ください。

    注文・発注情報

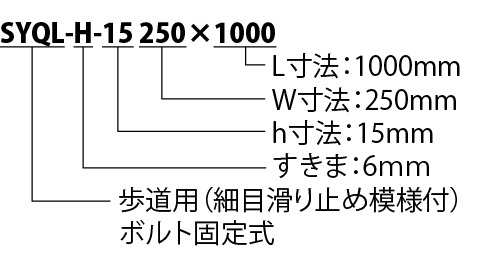

  • ご注文は下記要領でご指示ください。
    SYQL-H-15 250×1000
    歩道用(滑り止め模様付)
    ボルト固定式 すきま:6mm
    H寸法:15mm
    W寸法:250mm
    L寸法:1000mm

寸法・質量表<単位:mm>

呼称 みぞ幅 W 質量(kg/枚) 受枠
150×1000 100 150 3.6 SL-15N
200×1000 150 200 4.4 SL-15N
250×1000 200 250 5.2 SL-15N
300×1000 250 300 6.0 SL-15N
350×1000 300 350 7.2 SL-15N


価格(消費税は含まれておりません)

グレーチング 受枠 図面・施工要領書等
製品名 価格(円/枚) 製品符号 価格(円/m)
SYQL-H-15 150×1000 25,100 SL-15N 7,400 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
SYQL-H-15 200×1000 27,900 SL-15N 7,400 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
SYQL-H-15 250×1000 33,200 SL-15N 7,400 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
SYQL-H-15 300×1000 36,100 SL-15N 7,400 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
SYQL-H-15 350×1000 39,400 SL-15N 7,400 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
※受枠は両側1m当りの価格です。
※正確な寸法出しが行える幅決めプレート付きです。
SL-NQ
